引言

散裝乳化炸藥現場混裝技術在我國礦山開采中已被廣泛應用多年。作為現場混裝乳化炸藥的原材料提供者,乳化基質地面站廣泛建設于全國各礦山中。隨著科學技術的進步,乳化基質地面站的生產工藝和核心設備不斷更新?lián)Q代,對自動化控制系統也提出了更高的要求。根據民爆行業的發展要求,乳化基質地面站自動化控制系統不僅需要提高生產過程的自動化、信息化、智能化水平,還要提高生產企業的管理水平,而實現生產過程的遠程監視和數據冗余存儲是一種非常有利于企業管理的方式。本文針對目前的乳化基質地面站自動化控制系統,設計了一種易于擴展的遠程監視系統,用于實現乳化基質生產過程的遠程監視與數據冗余存儲功能。

1目前乳化基質地面站自動化控制系統分析

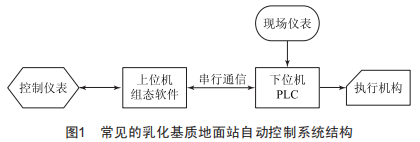

目前國內常見的乳化基質地面站自動控制系統主要由現場儀表、執行機構、PLC(可編程控制器）、控制儀表以及上位機構成,如圖1所示。

在自動控制系統的升級改造中,多采用更換或新增現場儀表和優化控制邏輯等方式,對核心控制單元PLC一般只進行容量擴充和程序升級,較少進行整體更換。早期地面站自動控制系統所采用的PLC受限于當時的技術條件,多采用串行通信的方式與上位機實現數據交互。如果需要增加遠程通信功能,與遠程上位機實現數據交互,則需要擴充通信接口和接口轉換模塊。在實際應用中,控制柜內的預留空間經常不足以安裝擴展模塊,甚至個別控制系統因PLC型號較老,廠家已停止供應相關擴展單元,因此通過PLC擴展通信接口的方式實現遠程冗余監視功能不具備普適性和易操作性。

在地面站自動控制系統中,上位機多采用工控機搭配組態軟件的方式實現,一般情況下,工控機均具備網絡接口,即使不具備網絡接口,通過UsB接口擴展網絡接口也是非常簡單且可靠的。組態軟件方面,目前國內常用的組態軟件包括MCGs、力控、組態王等,均對標準網絡協議有非常好的支持。通過上位機和組態軟件經由光纖局域網絡進行數據轉發,是一種實現遠程數據監視和冗余存儲的良好方式。

2乳化基質地面站遠程監視系統設計

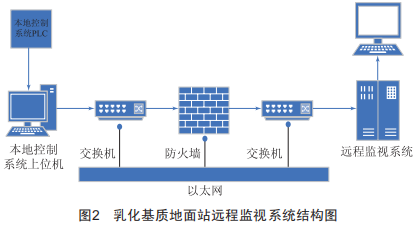

通過對目前乳化基質地面站自動控制系統的分析,采用以太網通信方式實現遠程監控系統與本地自動控制系統的信息交互是一種低成本、易實現的方案。因此,本文設計的乳化基質地面站遠程監控系統利用現有地面站本地自動控制系統上位機的以太網口作為物理接口,經由局域以太網絡實現數據傳輸,將所需數據采集至遠程監控平臺,最終實現生產過程的遠程監視、數據冗余存儲以及生產管理等功能,其系統結構如圖2所示。

2.1遠程監視系統與本地控制系統物理連接的實現

如上文所述,遠程監視系統與本地控制系統上位機之間的物理連接采用以太網連接。在實際應用中,根據兩者之間的距離和升級改造預算成本,可以采用多種方式實現局域以太網連接,包括網線連接、獨立光纖連接以及遠距離點對點無線通信等方式。根據民爆行業管理要求,目前大部分地面站已布設生產現場至監控室的視頻數據傳輸用光纖,而生產數據遠程監視系統所需帶寬較低,因此可直接利用現有的視頻數據傳輸用光纖,充分利用現有資源,即可實現遠程監視系統與本地控制系統上位機之間的物理連接。

2.2遠程監視系統與本地控制系統通信協議的選擇

本文已確定采用以太網連接方式實現遠程監視系統與本地控制系統物理層的連接,因此需要選擇一種符合以太網標準、兼容性強、易于實現且穩定性好的工業通信協議實現數據交互。Modbus協議是一種串行通信協議,由Modicon公司(現施耐德電氣schneiderE1ectric）于1979年發表,在工業領域中獲得了廣泛應用,成為了標準工業通信協議之一。ModbusTCP協議即經由TCP/IP網絡傳輸?shù)腗odbus協議,其采用標準網絡接口,可實現一點對多點的數據通信服務,且得到組態軟件的廣泛支持。

在遠程監視系統的軟件設計中,地面站本地控制系統上位機作為ModbusTCP協議中的服務器端,遠程監視系統終端作為客戶端,訪問服務器端建立好的數據點表,并獲取所需數據。在實際應用中,本地控制系統組態軟件以MCGs為例,在設備組態中依次添加通用TCP/IP父設備和ModbusTCP/IP數據轉發設備,并設置好本地服務器端和遠程客戶端IP地址,然后在ModbusTCP/IP數據轉發設備中建立允許遠程監視系統訪問的數據點表即可:遠程監視系統組態軟件以力控為例,在I/O設備管理器中建立標準Modbus(TCP）設備,并在數據庫組態中建立對應的數據點表,獲取所需數據。遠程監視系統獲取到生產過程數據后,對數據進行分類處理,即可實現對生產過程的遠程實時監視、數據冗余存儲以及分類管理功能。

3結語

采用工業以太網構建基于ModbusTCP協議的地面站遠程監視系統,在對原有的地面站自動控制系統進行升級改造時,基本不會造成現有自動控制系統的改變。改造過程僅對上位機進行一定的功能擴展,控制核心PLC無需改造,基本不會對生產造成影響,無需停產改造,不僅大幅降低了改造過程的硬件成本,也基本免除了控制系統改造的時間成本。對生產企業來說,這種改造成本低、見效快、無需停產改造、后期功能擴展性強,即使停用該系統,對安全生產也不會造成額外影響。目前,本文設計的乳化基質地面站遠程監視系統已在內蒙古包鋼集團白云鄂博地面站、遼寧撫順隆燁集團鞍山地面站等地得到實際應用,獲得了用戶的一致好評。
