柵極控制

柵極控制塊或電平轉換塊控制 MOSFET 的 V?G?以將其打開或關閉。門控的輸出直接由它從輸入邏輯塊接收的輸入 決定。

在導通期間，柵極控制的主要任務是對 EN 進行電平轉換，以產生高(N 溝道)或低(P 溝道)V G 以使開關完全導通。類似地，在關斷期間，柵極控制產生低(N 溝道)或高(P 溝道)V G 以將開關完全關斷。

許多高側負載開關在柵極控制模塊中集成了“轉換速率控制”或“軟啟動”功能。 當開關打開時，轉換速率控制功能會限制 V G的斜升速度。結果，ID 逐漸增加。其目的是保護負載免受過大的“浪涌電流”的影響，這可能會導致閂鎖等故障情況。

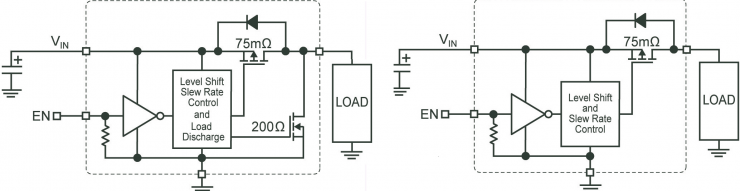

負載有時不僅是電阻性的，而且是高容性的。因此，當開關關斷時，容性負載中積累的電荷并沒有快速放電，可能導致負載關斷不完全。為了克服這個問題，一些高邊負載開關包含“主動負載放電”功能，其目的是在開關關閉時提供電流路徑以快速對容性負載放電。這通常由小型低側 FET 完成。圖 4 說明了這種方法，其中一個底部 N 溝道 FET，其柵極連接到柵極控制核心，其漏極連接到負載，當主開關、頂部 P 溝道、關閉。

圖 4：MIC94060/1/2/3 P 通道高側負載開關的框圖。

輸入邏輯

輸入邏輯模塊的唯一功能是解釋 EN 并將正確的邏輯電平傳遞給門控模塊，以便門控可以相對于輸入邏輯電平打開和關閉傳遞元件. 輸入邏輯塊的實現可以像下拉電阻一樣簡單。

在某些情況下，EN 和柵極控制塊之間需要一個緩沖器。原因是 EN 可能無法為柵極控制提供足夠的驅動電流來驅動 V G，在這種情況下，緩沖器充當了額外驅動電流的來源。

應用概要

對于在設計中使用高邊負載開關的工程師來說，總有一些參數比其他參數更重要。

第一個關鍵參數是 I D。這是在設計周期開始時選擇的系統級參數。高邊負載開關的 I D 由 MOSFET(N 溝道或 P 溝道)的物理特性、MOSFET 的尺寸、鍵合線的物理特性(長度和厚度)等因素決定，和封裝的熱容量。通常，高 I D 開關為 N 通道并采用耐熱增強型封裝，而低 I D 開關為 P 通道類型并采用小尺寸封裝。

下一個關鍵參數是 R DSON。 選擇ID時，R DSON越低越好 。這是因?yàn)檩^低的 R DSON 將提高整體效率，減少V IN和負載之間的電壓降 ，并減輕開關的熱應力。

確定 I D 和 R DSON 后，設計人員通常會查看開關的四個關鍵參數：動態響應、關斷電源電流、關斷漏電流和封裝尺寸。

對于高端負載開關，動態響應 是指負載電壓從 GND 上升到滿 V OUT (= V IN ” R DSON * I D ) 或從滿 V OUT下降到 GND 所用的時間，相對于 EN 上的邏輯電平變化。

當 EN 被斷言時，在門控制和輸入邏輯模塊引入的傳播延遲或?qū)ㄑ舆t時間 (t ON_DLY ) 之后，V G 然后轉移到高電平(或低)足以打開開關。此時，負載上的輸出電壓( N溝道為V S ，P溝道為V D )開始上升，達到滿V OUT 的時間稱為導通上升時間(t ON_RISE )。根據系統要求，t ON_DLY 和 t ON_RISE 對于需要快速響應的應用，需要較短，對于需要軟啟動以限制浪涌電流的應用，需要相對較長。

類似地，當 EN 被取消斷言時，在傳播延遲或關斷延遲時間 (t OFF_DLY ) 之后，V G 轉移到足以關斷開關的低(或高)電平?，F(xiàn)在，負載上的輸出電壓從完整的 V OUT開始下降，它下降到 GND 所需的時間稱為關斷下降時間 (t OFF_FALL )。通常需要將 t OFF_DLY 和 t OFF_FALL 短，以便快速關閉負載。如果負載具有主要容性元件，則有源負載放電功能有助于降低 t OFF_FALL。

關斷電源電流 和關斷漏電流 也是需要考慮的重要因素，特別是在設計需要較長電池運行時間的電池供電設備時 。當開關關閉時，內部電路會消耗關斷電源電流。關斷漏電流是開關關斷時 MOSFET 傳遞到輸出端的電流。關斷電源和漏電流越低，整體系統效率就越高。對于電池供電的應用，這會導致更長的電池運行時間。

至于封裝尺寸 (占地面積和外形)，在大多數應用中都很清楚：封裝越小越好。對于在空間非常寶貴的電池供電手持設備等低電流系統中使用的 P 溝道開關來說尤其如此。
