今天的汽車配備了種類繁多的電子配件和電子安全輔助裝置，使車輛更具吸引力、更安全和更易于使用。此外，傳統的液壓系統(如動力轉向和自動變速箱)正在被電動等效系統取代，以幫助減輕整體重量并提高燃油經濟性。

隨著電氣化趨勢的繼續，傳統的機電繼電器仍然廣泛用于負載切換。繼電器有助于將車輛乘員與大功率電路安全隔離，并最大限度地減少對昂貴、笨重的大電流接線的需求?？刂七壿嬒鄬唵危庑纬叽绾鸵_分配已寫入 ISO 標準，有助于簡化系統設計以及供應鏈和庫存管理。

取代傳統接力

但是也有一些缺點。盡管標準繼電器尺寸和端子圖案現在包括 Mini 280 和 Micro 280 等小型化格式，但 Mini 尺寸具有 1 英寸立方體主體，而 Micro 尺寸為 1" x 1" x 1/2"。在設計人員承受著在更小的 ECU 中構建額外電路的巨大壓力的時代，需要更緊湊的負載切換解決方案。繼電器的可靠性也相對較弱：雖然機械壽命可以顯著超過 100 萬次操作，但電氣壽命通常只有 100,000 次左右，具體取決于負載和操作條件。

傳統繼電器也會產生明顯的電磁開關噪聲。當繼電器控制電路的線圈中的磁場在關斷時崩潰時，會出現電壓尖峰。內置電阻器或鉗位二極管可以防止損壞附近的電路，但可能需要額外的抑制或屏蔽來防止電磁干擾。

最后，需要改進整個汽車電氣基礎設施的診斷，以實現增強的信息和安全系統，并協助服務和維修。如果沒有附加電路，傳統繼電器無法支持自診斷功能和負載保護。

設計人員正在轉向符合汽車標準的功率 MOSFET，以實現在減小尺寸和重量、提高可靠性、更好的電磁兼容性 (EMC) 以及增強智能和診斷方面的未來目標。具有合適電流和電壓額定值的 MOSFET 的導通電阻僅為幾毫歐，這有助于簡化熱管理。

建議使用預驅動器控制 MOSFET 柵極，因?yàn)?MOSFET 的自我保護相對較弱，并且可能會因過壓或過流尖峰而永久損壞。ON Semiconductor NCV7518 六通道預驅動器提供合適的保護，還集成了故障檢測和診斷電路。設計人員可以通過選擇外部 MOSFET 來自由擴展其應用。

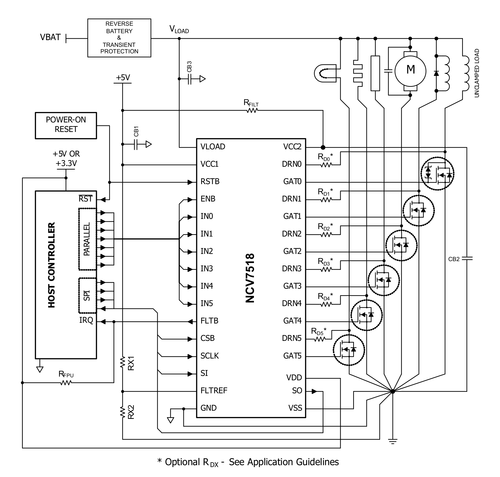

圖 1 顯示了包含 NCV7518 的示例應用電路，該電路帶有六個 MOSFET，用于控制各種負載，包括燈、加熱器和簡單的電機。預驅動器采用 5mm x 5mm x 0.9mm QFN32 封裝。合適的 MOSFET 類型是 NID9N05CL，它是一款 9.0A 52V 器件，具有邏輯電平開關和集成鉗位二極管和 ESD 保護。需要少量電阻器和電容器，與使用繼電器構建的類似系統相比，其尺寸和高度要小得多。此外，消除了繼電器噪聲。通過充分的散熱，可以管理 MOSFET 的結溫，以確保至少在車輛的預期壽命內具有可靠性。

MOSFET 的控制和負載故障信息的收集是借助預驅動器的 GATx 和 DRNx 引腳實現的，然后通過 SPI 通信端口和故障標志 (FLTB) 輸出反饋給微控制器。預驅動器能夠檢測每個負載的電池短路和接地短路故障。該設備還監控電池電源的異常水平，以防止負載在限制水平下運行。還有其他功能，例如自動重試和快速充電，可以通過 SPI 通信啟用，以定制外部負載需求。這些是預驅動器解決方案可以提供的一些使用傳統繼電器無法實現的診斷功能和保護功能的示例。

為了最大限度地發揮這種前置驅動器和 MOSFET 組合的優勢，設計人員必須注意多個方面，例如故障保護和診斷參數的配置，根據實際負載情況選擇合適的 MOSFET，以及計算散熱量。由 MOSFET 以確保足夠的熱管理。

故障檢測和捕捉

NCV7518的每個通道都有獨立的故障診斷，能夠在通道開啟時檢測負載短路故障，在通道關閉時檢測對地短路或負載開路故障。這使得驅動器可以與不同類型的負載一起使用，例如電感或電阻負載，并滿足與汽車電子環境測試相關的各種國家標準。

每種故障類型都被唯一地編碼為每通道三位故障數據。這種三位編碼允許對故障進行優先級排序，以便在下一次 SPI 讀取時可獲得最嚴重的故障數據。因此，負載短路故障數據具有最高優先級，其次是接地短路和負載開路故障數據。每個通道的 DRNx 反饋輸入將通道外部 MOSFET 的漏極電壓與多個內部參考電壓進行比較。短路負載檢測閾值通過 SPI 編程，并使用單獨的檢測基準來區分三種故障類型。消隱定時器和濾波器定時器分別用于允許輸出狀態轉換穩定和抑制毛刺。

在開啟消隱或?yàn)V波器超時后，當通道的 DRNx 反饋大于其選定的故障參考值時，檢測到負載短路故障。自動重試模式使預驅動器能夠在負載短路故障后自動恢復。在此模式下，受影響通道的 GATx 輸出在編程的故障刷新時間內關閉。刷新時間結束后輸出重新打開，并在開啟消隱時間后再次采樣 DRNx。如果故障仍然存在，通道將自動關閉。對于浪涌電流條件和間歇性故障，此功能是理想的。

MOSFET 選擇

就 MOSFET 的選擇而言，所選器件的最大漏源電壓 (VDSS) 必須高于電感負載產生的最大允許反激電壓，因?yàn)?MOSFET 配置在低端司機。對于感性負載，外部鉗位二極管用于保護 MOSFET。對于 12V 系統，反激電壓可以鉗位到最大 36V，因此超過 40V 的 VDSS 是可以接受的。請注意，當使用的反激式鉗位具有 40V 至 50V 的擊穿范圍時，60V 的 VDSS 會更合適。

負載功率是影響 MOSFET 選擇的下一個最重要的因素。原則上，較高的負載電流需要較低導通電阻的 MOSFET。

減輕重量，提高可靠性

半導體開關和智能預驅動器有助于減輕重量、減小尺寸并提高傳統上使用機電繼電器控制的汽車系統的可靠性。正確的設備選擇和預驅動診斷配置將加速向更多更好的汽車電子系統發展的趨勢。
