引言

隨著電力市場改革不斷深入,電力系統中的海量數據也隨之產生,如何在競爭日益激烈的市場環境下完成基于電網大數據的總體架構和層次間的交互設計,建立數據可視化子系統,有效分析和管理電力系統中各類數據成為了亟待解決的問題。運用可視化技術解決電力數據展示問題,能夠提高相關人員對電力系統問題的反應能力,通過了解數據意義,最終提高電網企業的市場競爭力。

電網數據可視化展示是指將電網運行中的基本數據,如電網建設、設備狀態等進行全方位的圖形展示。電力系統可視化技術通過對數據進行挖掘,提取關鍵信息并采用豐富的圖形展示方式,為電網運行監控提供核心的技術支撐。

1電網可視化數據分類

綜合市場戰略和市場競爭力情況,根據行業市場競爭維度及構成要素,結合電力市場特性,以電網企業真實數據為核心,展示分析售電市場不同發展階段存量電力用戶（年用電量、電壓等級、用戶性質等）和增量電力用戶的流失風險,各售電主體在產品（電量及增值服務）、價格、質量（如供電可靠性）、服務（如縮短報裝時限）、技術（如智能電網、智能營銷系統）、資本（如人員配置、資產總額、營業收入）、規則（國家、湖北省、國家電網等出臺的相關政策）等層面進行市場競爭的整體態勢及趨勢分析,以可視化的界面設計為導向輔助決策,使電網公司獲得可持續發展的競爭優勢。

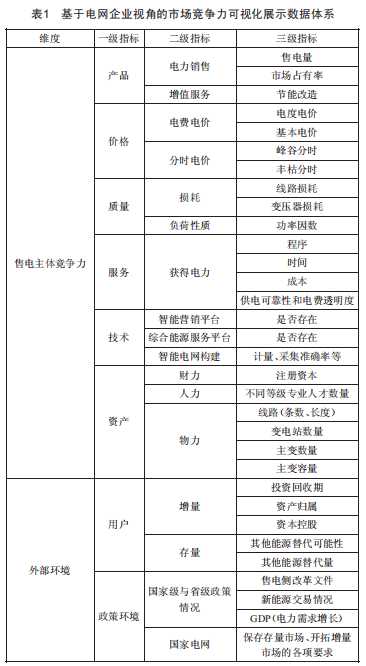

近年來,隨著國內外對可視化研究的不斷重視,電網系統中可視化技術的應用也愈發廣泛,在電網系統日常運行過程中,涉及包括500kV電網信息、220kV電網信息、有功量測、電壓量測、斷面信息、站內信息等數據的不同層展示?；陔娋W(wǎng)企業視角的市場競爭力可從售電主體競爭力和外部環境兩方面對指標進行展示,具體指標如表1所示。

電網可視化數據展示主要以各主配電系統數據和電能質量數據為基礎,包括但不限于智能電網運行概況、設備負載情況、故障分布信息等。

2可視化技術的實現

電網可視化系統通過對主配電網的運行狀態進行有效的數據信息采集和監視,在有限的屏幕區域提供多種展示。

2.1系統整體框架

2.1.1技術路線

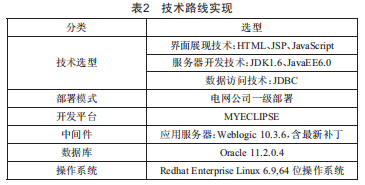

技術路線的實現如表2所示。

2.1.2系統架構概覽

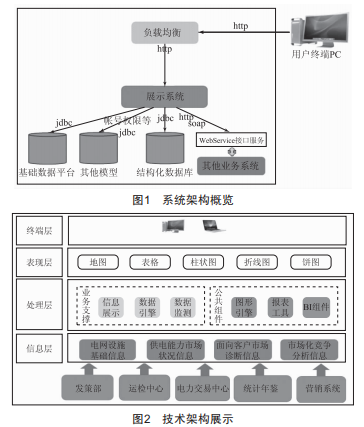

電網可視化系統架構概覽如圖1所示。

2.2數據接入

在電力系統中,采用基于J2EE技術構架的多層架構模式設計和實現數據口接入,層間交互方式采用嚴格依賴的交互方式,以確保系統的并發處理能力。技術架構包括信息層、處理層、表現層、終端層,整體技術結構如圖2所示。

2.2.1接口實現方式

在接口實現方式上可以選用較為普通的webservice方式,利用webservice標準構架來封裝對外接口服務的數據對象,實現與外部系統的應用集成及數據交互。客戶服務質效提升應用接口交互采用webservice的形式實現。

2.2.2接口工作方案

(1）明確要抽取數據的范圍,分析數據來源,需要其他廠商配合提供指標基礎數據相關信息:

(2）對需要抽取的數據從格式、數據規范等方面進行分析,制定數據需求單:

(3）確定不同業務數據的接口實現方式,統一接口規范,需要數據中心管理單位或其他系統廠商配合:

(4）開發數據接口,實現數據獲取和接口的管理功能,在接口傳輸數據時記錄操作日志:

(5）接口聯調測試,保證數據完整、合規,需要其他廠商配合聯調測試。

最后將展示系統部署到相應資源池中,通過接口獲取業務數據,實現大屏展示功能。

系統物理實現框架如圖3所示。

3可視化場景展示

3.1可視化工具

可視化技術的興起順應了當今大數據時代的發展要求,數據可視化為數據價值挖掘提供了很好的輔助作用,是數據價值挖掘的前提和線索隨著電力行業的不斷發展與壯大,將復雜的數據信息轉化為用戶可直觀感受的視覺圖像成為必然的趨勢,選用不同的工具會帶來不同的可視化視覺感受:

(1）Excel,作為基礎款繪圖工具,其功能強大,可生成多種類型圖像

(2）Ichartjs,具有跨平臺、快速構建的特征,其2D、lD展現形式是目前社會上很多公司青睞的服務工具和技術支持工具。

(3）Fusioncharts,相比其他兩類更顯專業性,其創建的圖像具有充足的視覺沖擊力。

3.2可視化展示

3.2.1電網模型潮流圖

電網模型潮流圖作為一種電網模型的主要圖形表達方法,它既可以形象地展現電網主體框架,又可以運用如遙信、遙測等各類應用計算結果突出特定的區域展示。

3.2.2基于地理背景的展示圖

地理背景圖是基于改進的示意性地理背景,根據電網監測的需要以可視化形式展示區域的電網態勢,其最終目的是通過直觀的圖形界面展示,為營銷市場決策提供支撐。

4結語

本文根據電網各類數據的特點,分析了數據的可視化展示方法,提出了一套較為成熟的可視化系統構建方案。各類數據的圖形化表達是實現可視化展示的基礎,是觀察電網運行狀態的關鍵,結合實際,構建合適的可視化系統,可幫助相關人員進行快速?zèng)Q策,成為數據趨勢分析的重要技術支撐手段。
