引言

目前我國電力行業在對高壓線路進行檢修時,為了提高城市的供電可靠率,基本采用帶電作業的方式。其中在對高壓線路桿塔上的設備進行維修或更換時,一般通過旁路引流方式來保證用戶的供電。但由于桿塔上沒有固定引流線的裝置,使得引流線在安裝、使用和拆除過程中可能出現線身晃動導致短路、接地或施工人員觸電等安全事故。因此引流線的固定裝置是保證帶電作業人員施工安全的必要工具之一。

目前針對引流線的固定問題,國內外主要有兩種解決方法。第一種是采用國外進口的卡扣式絕緣固定設備來對引流線進行固定。但這種設備一般需要兩人協同才能完成引流線的固定操作,安裝不夠方便:且在安裝過程中需要作業人員進入電場并接近地電位(電線桿),需要對電線桿附近區域進行絕緣遮蔽,存在一定的安全隱患,安全系數低。另一種是采用絕緣遮蔽工具對桿塔及橫擔等接地體進行絕緣遮蔽后,將引流線綁在主線上進行固定。但這種方式首先需要大量的遮蔽用具,其次增加了作業人員的操作頻率,降低了安全系數。

因此,本文針對現有引流線固定方法存在的問題,設計出一種安裝使用方便且滿足10kV絕緣要求的引流線絕緣固定桿,以解決帶電作業中的引流線固定難題,同時提高作業安全系數和作業效率。

1絕緣固定桿設計與使用

1.1設計要求

根據國家標準GB/T18037一2008《帶電作業工具基本技術要求與設計導則》中的相關規定可知,用于固定引流線的絕緣固定桿應符合以下規定:

(1)絕緣性能:絕緣固定桿所采用的絕緣體其體積電阻系數應大于1012Q·cm,垂直層的耐受電壓應大于15kV。

(2)承力性能:用于承力的絕緣工具其縱向和橫向都應具有較高的抗張強度,具有較好的抗剪、抗擠壓及抗沖擊能力。

1.2絕緣固定桿設計

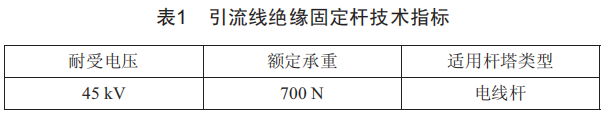

本文根據標準GB/T18037一2008《帶電作業工具基本技術要求與設計導則》中的相關要求,設計出了性能指標如表1所示,結構如圖1、外觀如圖2所示的引流線絕緣固定桿。

由圖1、圖2可見本文設計的絕緣固定桿主要由可調式抱箍和引流線固定桿兩部分組成,各部分的具體組成和功能如下:

可調式抱箍:由1圓弧型固定箍、2防滑膠體、3固定壓塊、4內定位圈和5伸縮螺桿(由一根外螺紋螺桿和一根螺距與之配套的內螺紋螺桿組成)組成。在實際應用中,其主要作用是通過調節5伸縮螺桿使3固定壓塊壓緊在桿塔上,從而實現絕緣固定桿在桿塔上的固定。

引流線固定桿:由6絕緣空心桿、7引流線卡扣和8絕緣蓋組成。其中,7引流線卡扣具體由9固定夾具、10卡扣底座、11彈簧栓、12可調式壓塊和13引流線卡扣組成,其主要作用是通過引流線卡扣對引流線進行固定。

此外,為了保證絕緣固定桿的剛性和絕緣性,固定桿的1圓弧型固定箍、3固定壓塊、4內定位圈和5伸縮螺桿都是由304不銹鋼制成,并且表面鍍上一層絕緣漆:6絕緣空心桿、7引流線卡扣的主體和8絕緣蓋都是由環氧樹脂材料(體積電阻系數:1.53×10160·cm,擊穿電壓:20kv/mm)制成,且這些部件的厚度都不低于3mm。

1.3固定桿使用方法

在使用引流線絕緣固定桿對引流線進行固定前,需要先檢查固定桿的結構是否完整以及各個部件是否能正常工作。如無問題,則可按照以下步驟來對引流線進行固定。

步驟1:調節伸縮螺桿長度。打開絕緣蓋,此時可以看到伸縮螺桿末端的外六角柱體:然后通過電動扳手轉動外六角柱體,調節伸縮螺桿長度。此處為了方便,將固定桿的抱箍套進電線桿,需要將伸縮螺桿的長度調到最短。

步驟2:絕緣固定桿固定。在桿塔上選擇合適的位置,將固定箍扣在電線桿上:然后同樣通過電批轉動外螺紋螺桿,調整伸縮螺桿的長度。由圖1可見,伸縮螺桿的一端固定在絕緣空心桿上,另一端與固定壓塊相連接。因此,不斷調節伸縮螺桿的長度,可使固定壓塊緊密壓在電線桿上,從而實現固定桿在電線桿上的固定。

步驟3:引流線固定。將引流線卡扣上的可調式壓塊調到最高處,然后拉起引流線卡扣上的彈簧栓打開引流線卡扣:接著將需要固定的引流線放入引流線卡扣內并合上卡扣:最后調節可調式壓塊,將引流線壓緊在卡扣上。

2現場測試

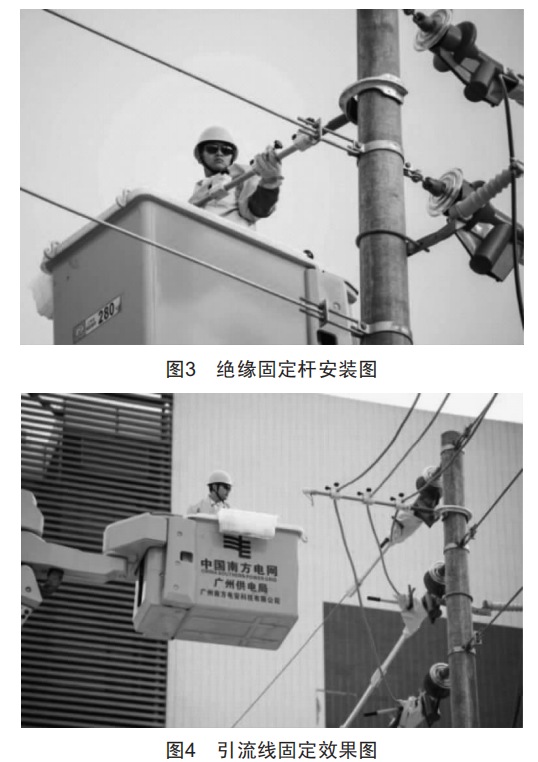

為了驗證引流線絕緣固定桿的實用性,本文委托了廣州南方電安公司的施工團隊在10kv帶電作業過程中對絕緣固定桿的相關性能進行了測試。相關實驗測試結果如圖3、圖4所示。

由圖3可見,本絕緣固定桿僅需1人即可完成相應的安裝固定操作,而且安裝固定過程中施工人員可以在離電線桿較遠的地方進行施工。由此可見本絕緣固定桿安裝使用方便,且能讓施工人員在更加安全的地方進行施工,提高作業安全系數。此外對引流線進行固定后,如圖4所示,本絕緣固定桿確實能可靠地對引流線進行固定,避免了引流線作業時發生單相接地和相間短路問題。

3結論

本文針對引流線固定問題,設計出了一種引流線絕緣固定桿。通過分析可知,該引流線絕緣固定桿具有以下優點:

(1)安裝使用方便。僅需1名施工人員且無需額外穿戴絕緣防護設備,即可完成安裝使用。因此與現有的卡扣式絕緣固定設備和絕緣遮蔽方法相比,該絕緣固定桿的安裝使用更加便捷。

(2)安全性更高。該絕緣固定桿在安裝使用過程中能與電線桿保持足夠的安全距離,避免作業人員同時靠近地電位和帶電體,既減少了電力屏蔽的次數,又避免了發生觸電危險。

因此本文設計的引流線絕緣固定桿,既滿足了安全規定要求,又解決了引流線的固定難題,具有很高的推廣應用價值。
