1事件背景

2023開關出廠日期為2012年10月,投運日期為2012年12月,開關型號為LTB245E1-1P,制造廠家為北京ABB高壓開關設備有限公司。

2018-02-07T20:24,在處理完2023開關控制回路斷線檢修工作后,調度下令合2023開關,三相合上26ms后B相跳開,隨后本體三相不一致動作,跳開2023開關A、C相。此后,運行人員將2023開關操作至冷備用,并多次進行遠方試分合,未再重現該異?，F(xiàn)象。

2現場檢查情況

2.1二次檢查情況

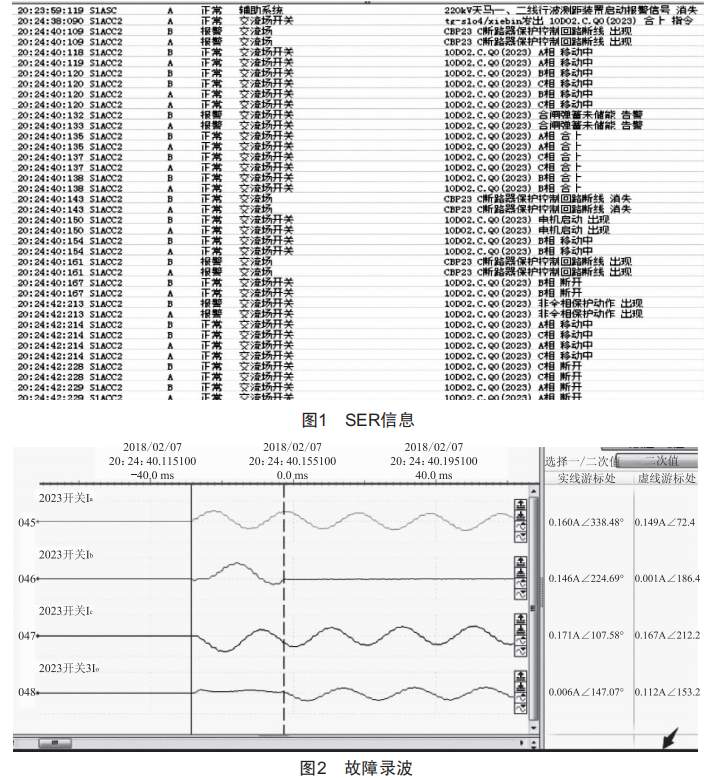

從sER來看,2023遠方合閘命令發出后到三相不一致跳開2023斷路器期間,無運行人員操作、測控及保護動作信息,如圖1、圖2所示,2023開關B相無故跳開。

從圖2故障錄波來看,2023斷路器三相均已合上,B相經過26ms后分開,構成開關非全相運行,經過三相不一致繼電器整定時間(2s)后,本體三相不一致動作,跳開A、C相。

2.2一次檢查情況

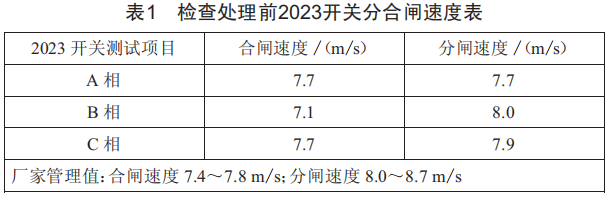

檢查了2023開關分閘摯子的脫扣器及亮軸均未發現異物,無磨損痕跡,能夠可靠保持和脫扣。對2023開關三相進行開關分合閘時間及速度測試,測試結果如表1所示。

試結果顯示,B相合閘速度低于標準下限值7.4m/s,A、C相分閘速度均低于標準下限值8.0m/s。

3原因分析

3.1二次回路分析

對控制回路異常導致B相偷跳的可能性進行分析:sER中無人員操作、測控及保護動作信息,2023開關B相僅在合閘后26ms即跳開,從時間上看遠低于保護動作、遠方操作的時間,本體非全相保護正確動作,動作時間及時序符合設計要求。

3.2從機構上分析

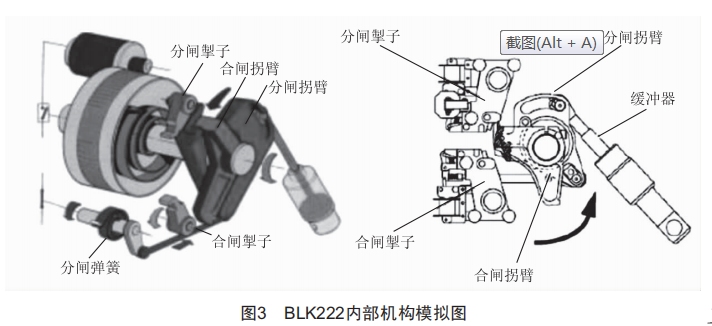

BLK222機構的操動機構(圖3)原理:合閘操作時,合閘線圈釋放合閘掣子4即可立即關合斷路器。合閘拐臂2帶動分閘拐臂3逆時針旋轉至合閘位置,在合閘過程中由于分閘拐臂3與合閘拐臂2為偏心結構設計,合閘拐臂2與分閘拐臂3先脫離,分閘拐臂3在運動慣性和分閘彈簧的作用下做逆時針減速旋轉,越過分閘摯子的閉鎖鋼軸,然后順時針回轉并被分閘掣子閉鎖鋼軸鎖住,保持住分閘彈簧儲存的能量,完成斷路器的合閘操作,合閘拐臂則自由運動返回到初始位置。

3.3斷路器合后即分的主要原因

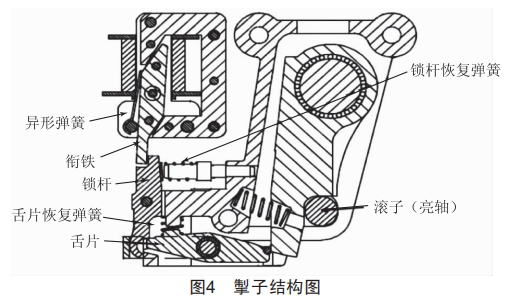

(1)合閘速度過快導致斷路器在合閘操作時分合閘拐臂逆時針快速旋轉,分合閘拐臂分離后,分閘拐臂越過分閘掣子在慣性的作用下減少旋轉,因轉動速度超出了正常的范圍,導致分閘拐臂反向撞擊分閘掣子時撞擊力過大,引起分閘掣子不能可靠地鎖定分閘拐臂而發生分閘動作。掣子結構如圖4所示,在斷路器正常合閘過程中,銜鐵存在不同程度的振動并撞擊鎖桿,由于銜鐵異形彈簧、鎖桿恢復彈簧的存在,鎖桿振動幾乎很小,分閘掣子完全能鎖住分閘拐臂使斷路器完成正常合閘操作。當分閘拐臂以非正常的能量(速度)沖擊分閘掣子時,沖擊力導致銜鐵振動較大,銜鐵碰撞鎖桿,造成鎖桿運動導致舌片失去閉鎖,并最終導致斷路器分閘。

(2)個別掣子彈簧零件性能降低,導致掣子抗沖擊能力減弱,無法鎖住合閘拐臂,發生合后即分的現象。

(3)合閘速度偏低,分合閘拐臂脫離時,分閘拐臂未能依靠速度慣性越過分閘掣子的閉鎖鋼軸,造成合后即分的現象。對于合閘速度偏低問題,分析有如下幾種可能原因:1)斷路器安裝時對中孔不對中或偏移,造成速度偏低:2)調試時傳感器安裝不到位,測試不準確導致合閘速度偏低:3)彈簧的變化導致速度偏低。壓縮彈簧在壓縮一定時期后,其剛性呈下降趨勢,剛性下降的多少和快慢主要與其內部殘余應力的處理程度有關。通常情況下彈簧內部的殘余應力主要在彈簧工作的初期釋放,彈簧工作一定時間后彈簧特性變化趨于緩慢并穩定在一定水平。BLK222機構的合閘彈簧和配套的分閘彈簧是瑞典進口彈簧,針對彈簧變化問題,瑞典供應商在每根彈簧出廠前100%做過3次全壓縮處理,用以消除彈簧內部的殘余應力。

3.4最終原因分析

直接原因:2023開關B相合閘速度減小,若合閘速度減小,可能導致合閘拐臂帶動分閘拐臂至運動末端,無法將其送至分閘摯子上,導致機構分閘彈簧能量無法保持,得到釋放后機構分閘。

間接原因:2023開關合閘彈簧儲能卷緊過程中,彈簧長期受力有疲勞現象,減小合閘彈簧的力,減小了機構彈簧合閘力及合閘速度。同樣可以看出2023開關C相分閘彈簧也存在疲勞現象,現場調整也需通過壓緊分閘彈簧來獲得更大的分閘速度。

4處理情況

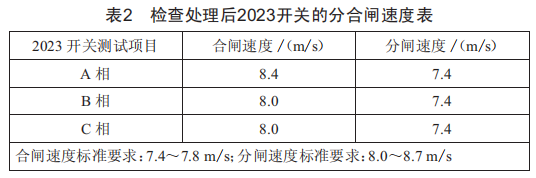

對2023開關A、B、C三相速度進行了測試,測試后卷緊了2023開關B相合閘彈簧,調整壓緊了2023開關A、C相的分閘彈簧,處理復測后三相機構分合閘速度均滿足標準要求,如表2所示。

經與廠家確認,2023開關的B相合閘速度調整至8.0m/m即可滿足要求,若繼續向上調整,可能會導致合閘彈簧卷得過緊,儲能角度過大,進一步加速合閘彈簧的疲勞。

5整改措施

造成此次事件的主要原因是由于合閘彈簧長期儲能導致疲勞,彈簧力度不夠,導致合閘力不足以完成分閘儲能全過程。針對此類缺陷可采取以下措施:

(1)上報項目開展開關速度測試,開展站內該型號開關分合閘速度測試,檢查分合閘彈簧疲勞情況,并調整機構速度至滿足標準要求。

(2)停電檢修時,檢查站內該型號開關合閘彈簧的儲能角度是否存在過大的情況,若存在過大情況,應考慮更換彈簧里的合閘彈簧,避免彈簧疲勞后無法調整或強制調整彈簧導致?lián)p壞。

(3)縮短同類型開關速度特性測試工作,按照三年周期開展(正常周期為s年)開關速度特性測試工作。
