引言

隨著國民經濟的快速發展,工礦企業和居民的電力需求不斷增長,造成輸配電線路走廊相對減少,致使目前的同桿架設雙回、多回電力線路不斷增加。由于目前輸配電線路大多使用的是針式或懸式絕緣子,同桿架設雙回、多回電力線路必須提升桿塔高度,增加了輸配電線路工程的成本,且使用效果差。而復合橫擔絕緣子能有效利用狹窄的走廊開壓送電,適用于城網技術改造,能降低桿塔高度,可節約大量的人力、物力和財力。由于復合橫擔絕緣子彎曲強度高,在大跨距和緊湊型線路上,是高強度瓷材料的8~10倍。復合橫擔絕緣子具有耐酸、耐堿,耐熱老化和耐電,密封性能好,能確保其內絕緣不受潮等特點。其防脆性、抗蠕變性、抗沖擊性和抗震性能優異,可防止瓷橫擔容易出現的級連斷裂事故,是瓷橫擔所無法替代的產品。此外,復合橫擔絕緣子的電氣功能優越,硅橡膠傘裙有良好的憎水性和遷移性,耐污性能好,抗污閃能力強,能在重污穢地區安全運行,且不需要人工清掃,可免測零值維護。又因它體積小、重量輕,便于運輸和安裝,機械強度高,結構可靠,性能穩定,安全運行裕度大,可為線路的安全運行提供保障。

1復合橫擔絕緣子及其常見安裝施工方案介紹

1.1復合橫擔絕緣子設計原理及應用

復合橫擔絕緣子包括絕緣子本體,絕緣子本體的一端固定連接有連接端子,絕緣子本體上固定連接有導線固定座(含壓線座),壓線座上表面開有壓線槽和螺孔,上方設計有壓線板,壓線板的下表面開有壓線板凹槽并開有固定孔,壓線板凹槽與壓線槽相對應,固定孔與螺孔相對應,壓線板與壓線座之間通過固定螺栓固定,壓線座的下表面設計有導線掛鼻,通過它將電纜和架空線路相連。

復合橫擔絕緣子安裝在電桿上支撐導線,既起到導線對地絕緣作用,又起到橫擔的作用。當電壓等級較高時,對復合橫擔絕緣子的機械強度要求高。其中,500kV及以下產品已有成熟的運行經驗,目前已在輸電線路中得到了廣泛應用。

1.2常見的復合橫擔絕緣子安裝方法

在對復合橫擔絕緣子安裝或老舊產品更換時,沒有專用的更換工具,也沒有適當?shù)姆椒?。既對電力線路安裝和運維工作、供電可靠性造成不良影響,又給線路供電范圍內的居民、市政及工礦企業的正常生活、生產帶來影響。

常見的復合橫擔絕緣子施工安裝時,先在地面上用吊車協助將復合橫擔絕緣子進行組裝,組裝完畢后進行質量檢查后吊裝至鐵塔上。在其他施工方案中,將復合橫擔絕緣子分別吊至鐵塔上的安裝位附近進行組裝。

1.3復合橫擔絕緣子安裝過程中存在的缺陷

在上述復合橫擔絕緣子施工安裝過程中,存在以下缺陷:

(1)在地面組裝完成后進行吊裝時,電壓等級越高,需要吊車的噸位越大。750kV級線路復合橫擔絕緣子安裝時需要130t的吊車。在一些電網建設施工現場,往往沒有條件使用大噸位吊車進行輔助安裝。

(2)在將復合橫擔絕緣子分別吊至鐵塔上的安裝位附近進行組裝時,施工人員經常會踩踏復合橫擔絕緣子傘裙作為支撐來完成組裝,對復合橫擔絕緣子造成破壞,危及電網的安全運行。

(3)在常見的施工安裝作業中,作業工具相對簡單,往往只有一根安全繩作為防護,施工進度較慢,施工人員的安全保障措施差。

2穿越式復合橫擔絕緣子安裝方案介紹

2.1穿越式復合橫擔絕緣子安裝作業指導

為保護施工人員安全,同時確保復合橫擔絕緣子的安裝質量,現介紹如下安裝方案,詳細作業流程如下:

(1)吊裝橫擔絕緣子:

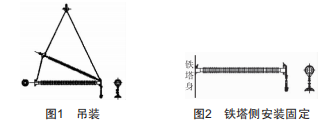

(2)吊裝橫擔與上斜拉桿組件,如圖1所示:

(3)鐵塔側法蘭安裝固定,如圖2所示:

(4)準備橫擔穿越工具,具體有GB/T17620—2008帶電作業用絕緣硬梯、吊帶、輕便型絕緣拉桿,如圖3所示:

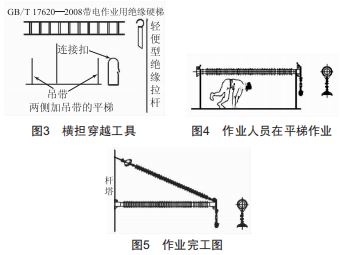

(5)橫擔穿越作業流程如下:1)兩人協調作業,將平梯吊帶掛在復合橫擔絕緣子的兩側法蘭金具上:2)作業人員在平梯爬過至導線側,如圖4所示:3)人員在導線側,進行水平斜拉桿、連接導線金具的安裝等作業:4)作業完畢,人員從平梯返回桿塔:5)兩人在桿塔協調作業,將平梯收回。

(6)作業完畢,如圖5所示。

2.2穿越式復合橫擔絕緣子安裝方案優勢

通過上述安裝作業流程可以看出,穿越式復合橫擔絕緣子安裝方案具有以下優勢:

(1)復合橫擔絕緣子安裝使用小型吊車或滑輪組即可完成。

(2)在安裝過程中使用國標工具,如絕緣硬梯、吊帶、輕便型作業拉桿等,確保了施工過程中施工人員的安全,同時保障了復合橫擔絕緣子的安裝質量。

(3)采用此安裝方案,施工進度可控,施工效果好。

3結語

綜上所述,復合橫擔絕緣子在安裝施工時,應重視施工人員的安全保障和復合橫擔絕緣子安裝質量的保障,尤其在施工過程中不得隨意踩踏復合橫擔絕緣子傘裙,避免因此導致的產品質量缺陷引起電網運行安全事故。另外,在選取安裝作業方案時,應綜合考慮施工環境、施工進度和施工質量,配套使用專用的國標工具,采用合適的施工方案進行作業。
