引言

國內有相當一批老制桶企業的技術和設備仍停滯在20世紀七八十年代的水平,全行業中,只有少數生產廠家近年來全面改造了設備,引進了新工藝,有的企業還引進了國外先進的生產設備和技術。但就國內的總體狀況來說,與國外先進技術相比,工藝技術較為落后,生產裝備水平較低。目前,國內有近60%的制桶企業生產裝備在一般水平及以下。與國際先進技術設備相比,我國的差距更大,主導產品200L鋼桶的全自動生產線在全國只有幾家,但每分鐘只能生產3~5個鋼桶,生產效率低下、產品質量差已成為國內的普遍現象。

茂名市五金廠在200L鋼桶噴漆后烘干時,烘干箱的溫度較高,會導致油漆中含有化合物的廢氣溢出,而原有的烘干裝置缺少有效的排廢氣手段,造成了高溫有毒廢氣從烘干箱中鋼桶進出口直接排出。這些高溫有毒廢氣一方面造成了環境污染,影響了人們的身體健康:另一方面,會燙傷操作人員,存在安全隱患。

為了提高鋼桶噴漆后烘干的效率、經濟性和安全可靠性,進一步增強企業的競爭能力,我們對鋼桶的制備進行了技術優化,以期解決其安全性與經濟性問題。

1技術優化的目標和原則

根據上述分析,對烘干與印字制備裝置進行技術優化,重點是針對鋼桶噴漆后烘干可靠性較差的實際情況對制備進行技術優化,選擇科學、合理和經濟的優化方案,以提高制備的安全性和經濟性為目的,同時遵循以下優化的目標和原則。

1.1技術優化的目標

(1)日均烘干生產量≥500個。

(2)工作時,烘干裝置表面平均溫度不超過160℃。

(3)烘干最高工作溫度可達180℃。

(4)溫度波動度控制在±7℃范圍內。

1.2技術優化的原則

提高烘干效率和性能,減少熱量的流失,增強密封性,最大程度減少由于高溫產生的毒氣的排放,提高烘干裝置的穩定性。

2主要技術原理及技術措施

2.1高效烘干裝置的結構與技術原理

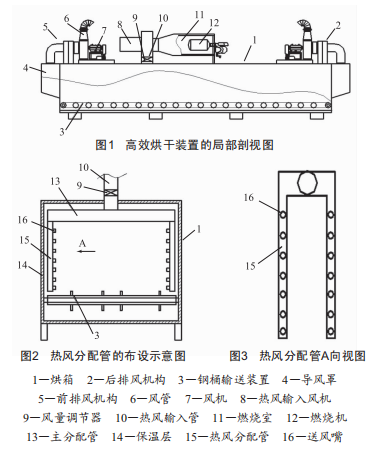

鋼桶噴漆后高效烘干裝置的結構如圖1~圖3所示,烘箱1的一端為鋼桶進口,另一端為鋼桶出口,烘箱1的箱壁設有保溫層14,在烘箱1內設有鋼桶輸送裝置3,鋼桶輸送裝置由四條輸送鏈條3及輸送鏈條的驅動機構組成,在烘箱1的中部位置設置有加熱裝置,在鋼桶進口端設置有前排風機構5,在鋼桶出口端設置有后排風機構2,前排風機構5和后排風機構2分別由導風罩4、風機7和風管6組成,前排風機構5和后排風機構2的風管6出口接廢氣凈化裝置:其中,加熱裝置由烘箱1頂部的燃燒機12、燃燒室11、熱風輸入風機8、熱風輸入管10及烘箱1里面的熱風分配機構組成,熱風輸入管10上設置有風量調節器9:熱風分配機構由與熱風輸入管10連接的主分配管13及與主分配管兩端連接且分別靠近烘箱1兩內側壁的熱風分配管15組成,每側的熱風分配管15分別有兩條,由上向下設置,每條間隔設置有送風嘴16。

使用時,噴漆后的鋼桶由鋼桶輸送裝置3送入,燃燒機12將通過燃油或燃?xì)馑傻母邷乜諝馑腿肴紵?1,燃燒室11內的高溫空氣與外面的循環空氣混合,混合空氣通過熱風輸入風機8打入熱風輸入管10,熱風輸入管10通過主分配管13將混合空氣導入兩側的熱風分配管15,然后送風嘴16均勻地將混合空氣吹到鋼桶上面,實現對鋼桶的烘干且熱量損失小。風量大小可以通過風量調節器9靈活調節,送風嘴16送出的空氣通過與烘箱1內的空氣進行熱量交換后,引起烘箱1內空氣的流動,形成某種形式的氣流流型和速度場,使烘箱1內有效的烘干區的溫度能更好地滿足工藝要求,達到對鋼桶高效、快速烘干的效果。

2.2高效烘干裝置的主要技術措施

高效烘干裝置的烘箱一端為鋼桶進口,另一端為鋼桶出口,在烘箱內設有鋼桶輸送裝置,在烘箱的中部位置設置有加熱裝置,在鋼桶進口端設置有前排風機構,在鋼桶出口端設置有后排風機構,前排風機構和后排風機構的出口接廢氣凈化裝置;其中,加熱裝置由烘箱頂部的燃燒機、燃燒室、熱風輸入風機、熱風輸入管及烘箱里面的熱風分配機構組成。

由于在鋼桶進口端設置有前排風機構,在鋼桶出口端設置有后排風機構,這樣,在鋼桶油漆烘干時,可將烘箱兩端的高溫有毒廢氣通過排風機構排走,由廢氣凈化裝置進行處理,減少對空氣的污染,避免燙傷操作人員,可大大提高安全性能。

每側的熱風分配管分別有兩條,由上向下設置,每條間隔設置有送風嘴,可使熱風送入烘箱時,布?xì)饩鶆?減少熱量損失,提高烘干效果。

3主要技術經濟指標

(1)該高效烘干裝置自2014年10月在茂名市五金廠投入應用以來,可實現日均制備200L油(鋼)桶約750個(最大生產能力可以達到2000個/日),月均產量約為18000個,年產量可達約220000個。

(2)工作時烘干裝置表面平均溫度為150℃,滿足工作時烘干裝置表面平均溫度不超過160℃的要求。

(3)烘干裝置最高工作溫度均可達到180℃,滿足最高工作溫度可達180℃的要求。

(4)烘干裝置溫度波動約為5℃,滿足溫度波動度控制在土7℃范圍內的要求。

4結語

在本次200L鋼桶烘干與印字制備技術優化中,采用高效烘干裝置,提高了烘干的效率和性能,減少了熱量的流失,增強了密封性,并最大程度減少了由于高溫產生的毒氣的排放。
