引言

在配電網變壓器運行過程中,老鼠、蛇等小動物容易攀爬并碰觸變壓器高低壓接線柱,尤其在氣溫較低時,由于運行中的變壓器溫度較周圍環境溫度高,老鼠喜歡爬上變壓器頂蓋取暖,從而易引發變壓器發生短路故障。針對小動物攀爬至變壓器高低壓接線柱造成變壓器短路的現象,目前主要的防范措施是在變壓器高低壓接線柱上加裝絕緣防護套。高低壓接線柱絕緣防護套能減少出線端子受污穢、雨水、小動物的影響,但在運行過程中由于防護套對接線端子進行了封閉處理,在變壓器運行過程中,當高低壓接線柱線耳出現接觸電阻過大引起發熱時,絕緣防護套不利于接線端子的散熱,且妨礙運維人員及時發現缺陷,無法有效觀測到接線線耳的發熱現象,反而不利于變壓器的安全穩定運行。在鼠患較多的農村臺架變壓器上,有必要研究一種合適的防小動物裝置,保證變壓器的安全穩定運行。

1裝置設計

本文針對小動物攀爬至臺架變壓器高低壓接線柱造成變壓器短路故障的現象,設計了一種用于臺架變壓器的防小動物裝置。該裝置包括帶電防護網和電壓輸出模塊兩個部分。帶電防護網布置在變壓器頂蓋四周:電壓輸出模塊安裝在變壓器臺架電桿上,為帶電防護網提供電壓。

1.1帶電防護網

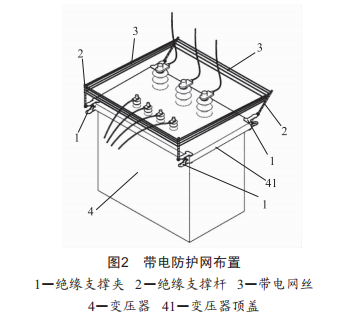

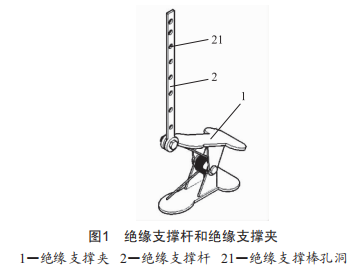

帶電防護網主要包括支撐夾、絕緣支撐桿、帶電網絲三個部分。支撐夾穩定夾在變壓器頂蓋上,為絕緣支撐桿提供支撐平臺。絕緣支撐桿一端固定在支撐夾上,通過螺絲與支撐夾相連,絕緣支撐桿與支撐夾之間的角度可以靈活調整,絕緣支撐桿和絕緣支撐夾如圖1所示。帶電網絲零線、火線交叉布置,即相鄰的兩根網絲一根為零線一根為火線,且?guī)щ娋W(wǎng)絲圍繞在變壓器頂蓋周圍。當小動物接觸相鄰的兩根網絲時,其會受到驚嚇而逃跑,從而防止小動物接近變壓器高低壓接線柱,典型的帶電防護網布置如圖2所示。

1.2電壓輸出模塊及其工作模式

電壓輸出模塊包括電源、空氣開關、限流電阻和故障指示燈。電源的一端依次與空氣開關、限流電阻、指示燈泡串聯起來,另一端與帶電網絲連接起來。限流電阻和指示燈電阻之和為1.1k0。電源電壓直接取自變壓器低壓側,且取單相電源,其電源電壓為220V。

1.2.1正常工作模式

正常工作模式是指沒有小動物碰觸帶電防護網時的工作狀態,裝置內部電路如圖3所示,整個電路處在開路狀態下,從而沒有功率消耗。其中RL為故障指示燈電阻,R1為限流電阻。

1.2.2驅趕模式

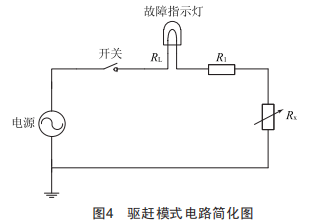

當老鼠、蛇等小動物碰觸到防護網時,電路通過小動物的身體形成回路,并在小動物的身體內部產生電流使其受到驚嚇,從而達到驅趕小動物的目的。由于故障指示燈電阻和限流電阻之和為1.1kQ,且電源輸出電壓為220V,則流過小動物身體內的電流最大值為20mA。根據實驗觀測在20mA電流作用下,常見的老鼠和蛇兩種小動物碰觸到帶電防護網并不會立即被電擊致死粘在防護網上造成電路持續導通,只會對其造成強烈刺激,導致其迅速逃跑。驅趕模式下的電路簡化圖如圖4所示,其中Rx為小動物身體的等效電阻。

2技術優勢及特點

(1)本裝置主要針對老鼠、蛇等小動物攀爬至變壓器高低壓接線柱造成臺架變壓器短路故障的現象,提出了一種可行的解決方案,相比絕緣防護套,該裝置能直接觀察到變壓器高低壓接線柱線耳,能及時發現高低壓接線柱和線耳的發熱現象。

(2)本裝置的帶電防護網可以根據變壓器大小、型號以及現場實際進出線情況進行合理布局,安裝方便,具備較高的靈活性和環境適應性。

(3)本裝置的帶電防護網與變壓器高壓進線保持有足夠的安全距離,不會影響變壓器的安全穩定運行。

(4)本裝置的電源取自變壓器的低壓側,電源獲取方便,且裝置功率消耗極小,正常工作模式下的功率消耗為零。

(5)在變壓器檢修試驗期間,本裝置會因變壓器停電而直接斷電,不會影響變壓器的正常試驗檢修,不會增加試驗檢修安全作業風險。電壓模塊內部配置有空氣開關,可以隨時斷開本裝置電源。

3結語

本文針對老鼠、蛇等小動物攀爬至變壓器高低壓接線柱,造成變壓器短路故障的現象,設計了一種臺架變壓器防小動物裝置。該裝置既能減少運行維護人員因小動物攀爬導致的停電搶修,又能提高電網的供電可靠性,具有一定的實用和推廣價值。
