一、 鋪布機行業背景

鋪布機是紡織環節中的關鍵一環，它負責將成卷的布料層層對齊鋪疊在裁剪臺上，以供下道工序裁床裁剪。手動的鋪布機結構簡單，由人工推拉機器來回鋪布;而自動的鋪布機則由電腦控制，自動進行鋪布、斷料和記錄鋪層數等作業。

具體而言，其工作原理如下：

壓布裝置：使鋪布不產生皺折現象;

對邊裝置：在鋪布運作中自動對邊;

切刀裝置：切刀和主機可以拆裝，可以根據布料寬度設定裁刀行走距離及速度;

上升裝置：可根據布料厚度設定上升量;

解布電眼：在鋪布過程中，根據電眼信號控制解布速度，使布料保持恒張力;

有布電眼：布料鋪完時控制主機停止運作，并駛回固定點;

緊急停止裝置：兩側設有停機用鋼索，可隨時拉動鋼索緊急停機;

日前，隨著企業員工成本越來越高，以及用戶對服裝舒適度要求也越來越高，鋪布機很好的替代了人工拉布，極具市場潛能。

二、 英威騰方案

正是在這樣的時代背景下，浙江某紡織企業向我司提出需求，希望對其鋪布機進行改造，以達到生產效率更高和品質更強的效果。

由此，英威騰為其提供了VA2070觸摸屏+ IVC1L PLC+DA200伺服+GD20變頻器的全套解決方案。

PLC與屏采用RS232通訊，VC1L有兩路100K脈沖，一路脈沖控制行走伺服(DA200)位置，一路脈沖控制切刀/放布變頻器(GD20)頻率。IVC1L通過485口MODBUS協議與吐布伺服(DA200)通訊，改變吐布伺服的電子齒輪比，從而改變鋪布布料的松緊度。

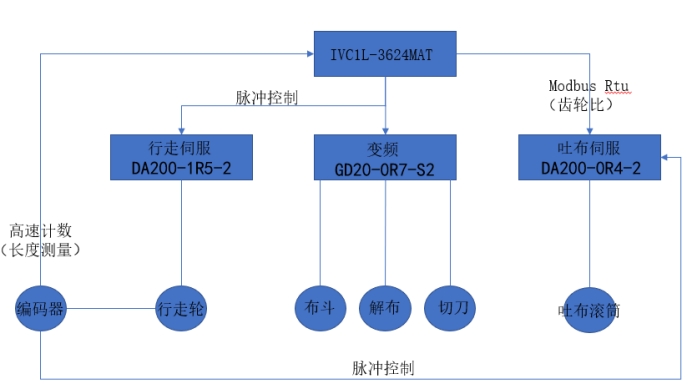

1、方案系統圖

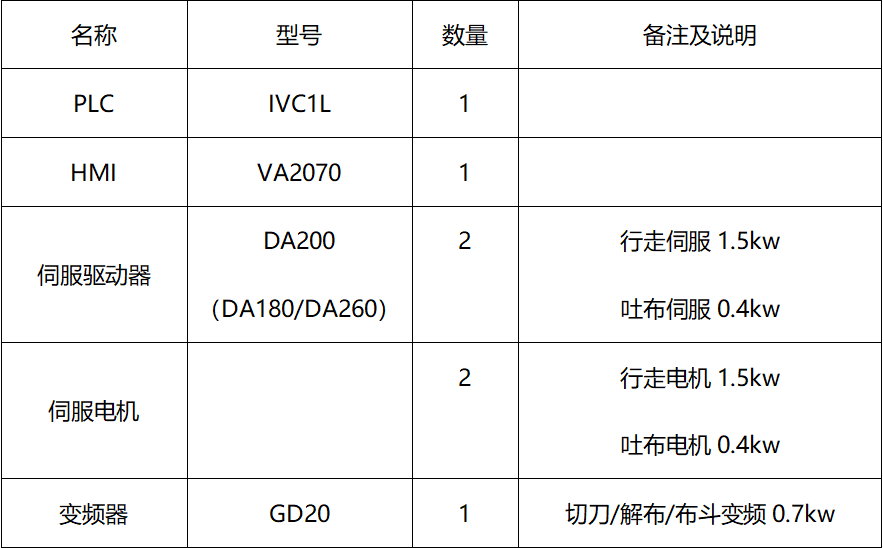

方案配置表

三、 英威騰方案優勢

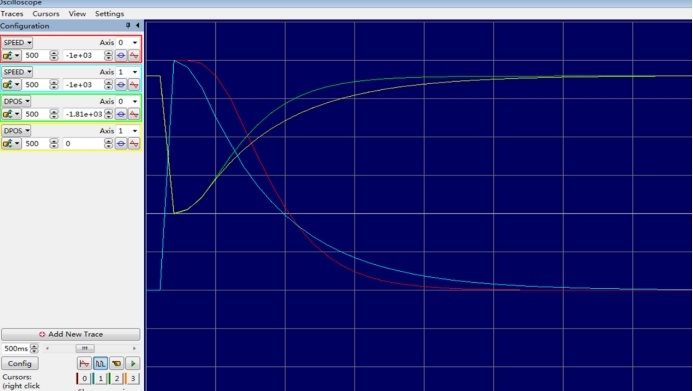

1、此方案在行走伺服動作上有獨特算法，減小了加速時間，鋪布速度從原來的90+m/min提升到110m+/min，提升20%以上。

2、配合物聯網產品，系統可做到手機在線監控作業時間，作業效率等關鍵參數，實現智能化管理，可遠程更新設備程序，方便客戶維護設備。

3.自動張力調節功能，可在運行中通過張力回饋?zhàn)孕姓{(diào)節張力來讓布料達到合適的松緊度。

4.方案配置靈活多變，可選用DA180系列伺服驅動器加強方案整體性價比，也可選用DA260系列伺服驅動器配備動態制動功能，加強設備性能。

四、 總結

英威騰鋪布機解決方案具有更高生產效率、更高產品品質、更加智能化管理的特點。

除此之外，經過十余年深耕，英威騰在紡織行業擁有從紡到織再到成衣，包括粗紗機、細紗機、加彈機、并軸機、提花機、印花機等等設備的各類解決方案，可有效幫助客戶提升市場競爭力。
