【2022年7月6日，德國慕尼黑訊】憑借其眾多優點，三相無刷直流（BLDC）電機正在成為設計現代化電池供電型電機產品的首要選擇。然而，為了讓產品符合人體工學設計并延長電池的使用壽命，需要縮小產品的尺寸并減輕重量，這給產品設計帶來了巨大挑戰。為了幫助設計師滿足終端市場的需求，英飛凌科技股份公司（FSE: IFX / OTCQX: IFNNY）推出了完全可編程的電機控制器MOTIX? IMD700A和IMD701A。它們采用9 x 9 mm2 64引腳VQFN封裝，能夠讓無線電動工具、園藝用品、無人機、電動自行車以及自動導引車擁有更高的集成度以及功率密度，從而滿足用戶需求。

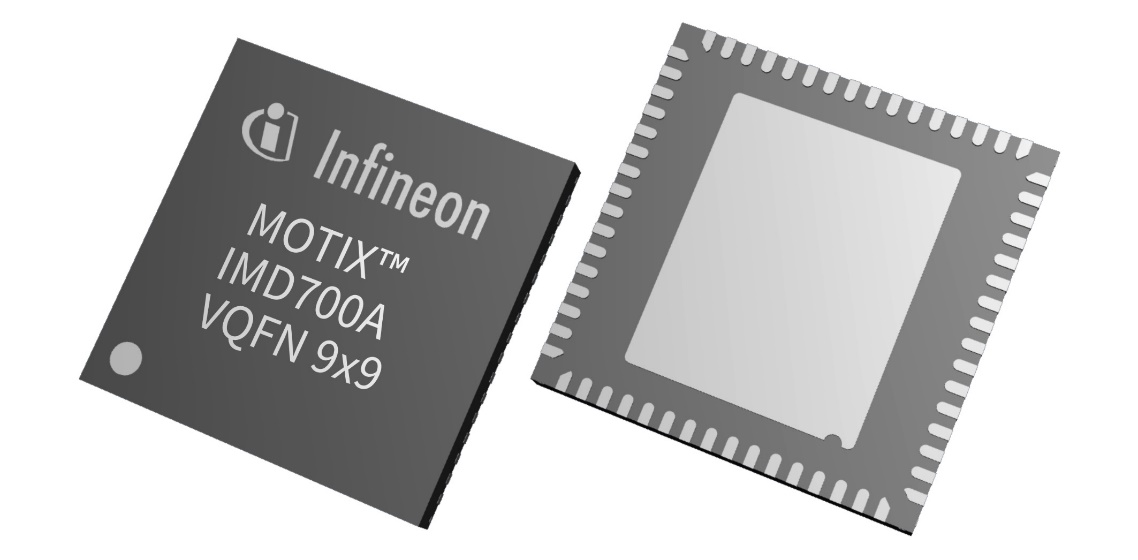

MOTIX? IMD700A和IMD701A

MOTIX IMD70xA系列控制器在一個非常小巧的封裝中集成了MOTIX 6EDL7141三相柵極驅動器IC和一顆額外的XMC1404微控制器（MCU），其外設和規格針對電機控制和驅動進行了優化。英飛凌的XMC1404 MCU中內置了一顆頻率為96MHz的MATH協處理器，可增強無傳感器磁場定向控制（FOC）算法中常用的計算能力，從而實現了系統性能的提升。此外，為了確保一流的控制性能，XMC1404保留了XMC4000家族所擁有的大多數高端外設，包括PWM定時器、位置接口（POSIF）以及串行通信模塊（包括CAN總線）。

該電機控制IC的特點是可通過控制柵極驅動器的壓擺率，盡最大可能減少系統的電磁干擾。得益于其內置的高邊和低邊電荷泵，以及許多其他可調柵極驅動器參數，IMD70xA系列控制器即使在低電池電壓水平下，也能為柵極驅動器供電，并且輸出電壓可調。此外，通過柵極驅動器的數字化配置進行電磁干擾管理，也是一項重要優勢，這使得設計師無需改變電路板上的任何組件，即可進行電磁干擾測試設備的優化。而且，新推出的兩款產品都具備一整套面向電機驅動的系統保護功能，如過流保護、欠壓鎖定、過溫保護以及鎖定轉子檢測等，進一步提升了系統的可靠性和穩健性。

新器件集成了精密電源和電流傳感放大器，進一步減少了對外設電路的需求，從而減少了外部元器件的數量，并節省了PCB空間。這不僅簡化了布線，降低了BOM成本和組裝成本，同時為設計師提供了改進系統封裝的可能性，幫助他們應對此類應用中需要將電機驅動器安裝在狹小空腔中所帶來的設計挑戰。此外，由于搭載了6EDL7141柵極驅動器，新器件具有更高的靈活性，并能夠通過用戶友好型GUI配置許多功能。該GUI可通過SPI轉USB接口與PC端進行數據通信。
