引言

淮南礦業集團各礦在役的工作面刮板機因作業環境的差異存在各種問題,盡管設備的主體結構設計趨于成熟,但局部小部件仍需要根據現場使用情況進行改造,以此降低設備故障率,最大程度地服務于煤炭運輸生產。

1設置機頭擋研板的必要性

準南礦業集團潘四東礦某工作面傾角較大,一旦較大煤塊或者研石掉落到工作面中的刮板機上,受到重力作用,有可能出現以下幾種情況:(1)煤塊或者研石沿刮板機向下加速滑動或滾動:(2)砸落到刮板機上彈起后繼續下落,再次砸落到刮板機上。這些情況的出現會在工作面形成飛研,而這些飛研到達刮板機機頭位置后,都會以非?？斓乃俣仍蚁蛳马槻?這不僅可能會對下順槽附近的作業人員造成安全隱患,還可能會砸倒、砸歪單體支柱或棚梁,對巷道的支護以及設備安全形成威脅。

工作面雖然按照安全規程都設有擋研網,但是普通的擋研網都設在大立柱與電纜槽之間,設立的主要目的是控制落入架腳的大塊滾研或飛研,從而保護負責清理架腳和電纜槽的工作人員的安全。然而,當工作面正常生產時,刮板機機道中的滾研、飛研是無法控制的,擋研網并不能對機頭附近作業人員的安全進行及時有效的保護,也不能保證下順槽機頭附近巷道的支護質量,因此在刮板機機頭設置專門的擋研板是非常有必要的。

2原有機頭擋研板的缺陷

原有刮板機機頭擋研板設計比較簡單,就是用一塊長2m×寬1m×厚0.01m的鋼板加工而成。這種擋研板有以下幾個缺點:

(1)每次擋研板位置超過機頭后,首先都需要人工用手拉葫蘆將擋研板拆除,然后再用手拉葫蘆將其吊掛在機頭正對方向后重新進行安裝,耗費時間約20min,既浪費了大量人力,又浪費了時間:

(2)工作人員在正對機頭方向挪動擋研板的時間較長,在此過程中沒有擋研板的保護,一旦出現意外情況會大幅增加工作風險:

(3)擋研板安裝的位置直接與轉載機護板接觸,中間缺少緩沖,大煤塊、研石砸在擋研板上容易對設備產生較大沖擊,長時間的沖擊力作用容易導致機頭擋研板和轉載機護板變形。

3自移式擋研板的設計

自移式擋研板的設計原理相當簡單,利用軸承受水平推力后能夠在跑軌上自由滾動,實現擋研板的快速自動移動,再利用擋研板上的預留手把和繩索限制滑輪的滾動,實現擋研板位置的固定。

3.1滑輪設計

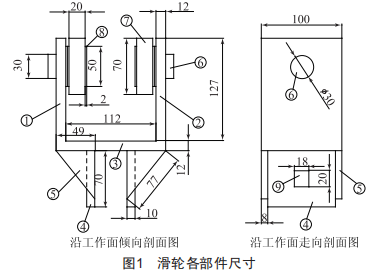

滑輪各部件尺寸如圖1所示:滑輪分別由①專用鋼板(1塊)、②專用鋼板(1塊)、③專用鋼板(1塊)、④專用鋼板(2塊)、⑤專用鋼板(4塊),共9塊鋼板材質的零件焊接成連接裝置,用來固定軸承:零件⑥、⑦為軸承,用來實現在軌道上自由滾動:6個零件⑧分別充當墊片和擋板,用來定位軸承:⑨為加工出的孔,用來連接擋研板。

3.2擋研板設計

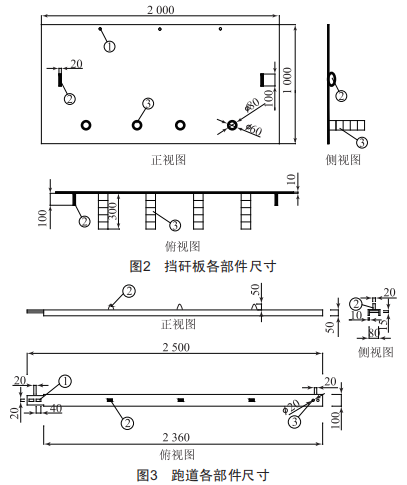

擋研板各部件尺寸如圖2所示:①為加工出的孔,用來實現擋研板與滑輪的連接,即用一顆小16mm的螺栓將圖1中的⑨和圖2中的①兩個孔進行連接:零件②為圓環鏈焊接在擋研板的兩側,用來穿防倒繩固定擋研板的位置:零件③為彈簧,4根彈簧沿擋研板的長邊均勻焊接,用來緩沖研石砸在擋研板上的動力,防止擋研板與轉載機護板頻繁接觸后變形。

3.3跑道設計

跑道各部件尺寸如圖3所示:①為加工出的孔,用來與另外一根跑道中的零件③對接:零件②為半個圓環鏈焊接在跑道頂部,用來吊掛跑道,具體做法是在零件②中穿雙股8#鐵絲與走向工字鋼挑棚連接牢固。

4自移式擋研板的應用

工作面一般采用"兩采一準"的勞動組織方式,如果按上述設計做出三根跑道,把它們相互對接使用,總長度會達到7m。當擋研板位置超過機頭后,工作人員推動擋研板,利用滑輪在跑道上的自由滑動,可以使擋研板移動0.8m,然后再用防倒繩將其固定,就可以使其始終正對機頭方向,起到擋研板所需要達到的作用。7m長的跑道足夠滿足兩個生產班的回采進度,早班檢修班到崗后將最里面一根跑道去掉,與最外面一根跑道對接,這樣又形成一個7m跑道,如此循環使用,能夠確保每天中班到崗后都有7m的跑道。

5結語

在新的煤炭生產大背景下,淮南礦業集團已將節能降耗、降低設備故障率作為主要的攻堅方向之一,同時確保工作人員的人身安全也一直是生產活動的重中之重。自移式擋研板的設計恰恰符合以上要求,與以往的擋研板相比,自移式擋研板可以根據需要對位置進行自動調節,每割l刀煤可以節約20min,滿班就可節約2h,縮短了工序時間,增加了經濟效益。此外,它的設計簡單,零件重量輕,便于安裝維護,可以在刮板機機頭實現通用,還能大幅減少飛研對工作人員造成的安全威脅,降低風險系數。
