引言

要對超級電容器的動態電壓均衡方法進行研究,首先必須全面了解電容器,電容器本身單體電壓并不高,僅達1~3V,所以其具體應用主要以單體多個串聯的方式,以彌補電壓方面的不足。超級電容器應用期間,電容變化較大,在完成串聯設計之后進行充電,但是一旦動態電壓變化過大,將會出現過電壓現象,嚴重影響超級電容器的動態電壓均衡處理,縮短電容器使用壽命。因此,需要深入研究超級電容器的動態電壓均衡方法,實現電壓變化的均衡處理,以穩定電容器串聯參數以及電壓,保證超級電容器的正常運行。

1超級電容器的實際應用

超級電容器在很多行業中均有涉及,運輸業中最先應用超級電容器的是純電動汽車領域。某公司針對純電動汽車研究進行創新,將超級電容器應用其中,打造真正的"零排放"公交車。公交車在超級電容器作用下,可以在固定的公里數內進行充電且充電時間非常短,操作簡便靈活,還能夠通過公交車剎車獲得電動能量,能耗低,為正常燃油車的1/3,電力消耗僅為無軌電車的40%。

混合電動汽車升級同樣應用了超級電容器。超級電容器通過多能源系統為混合電動汽車提供運行動力,保證燃油發動機正常運行,結合超級電容器發揮輔助動力作用[1]。通過科學控制汽車運行過程中的加速或者減速、爬坡等操作,以超級電容器為載體,存儲吸收的電池能量,車輛運行動力降低,及時為其充電,提高了混合電動汽車的能量使用率,增加了混合電動汽車再生制動功能,至少節省50%汽油,降低80%的環境污染。超級電容器應用期間,需要與蓄電池結合使用,在兩者優勢互補的基礎上,打造理想的貯能系統,延長汽車使用壽命。

2超級電容器動態電壓均衡方法研究

2.1單元電路

超級電容器運行以串聯形式為主,將超級電容器串聯之后,電流相同,隨時充電,相同變化時間內電路與電流保持不變,計算所出現的電壓差:

式中,AU為電壓差:U為電壓:1為時間:1為電流:C1、C2為超級電容器的電容量。

電壓差受到電解電容器、單刀雙擲開關等因素的影響,恒壓充電期間,電壓差出現明顯變化。超級電容器充電過程中,恒電流呈線形增長,超級電容器、電壓差之間不會受到電壓變化干擾,實現恒壓充電狀態。超級電容器運行中,串聯設計會將電解電容器放置于超級電容器(Cf、C2)單體的間隔位置,連接單刀雙擲開關。開關以s1、s2表示,控制開關傳輸電壓,調整高壓、低壓變化,從而達到動態電壓均衡。其中單刀雙擲開關的控制必須通過安裝MosFET裝置,根據電容電壓均衡原理進行系統控制[2]。

2.2動態電壓均衡電路

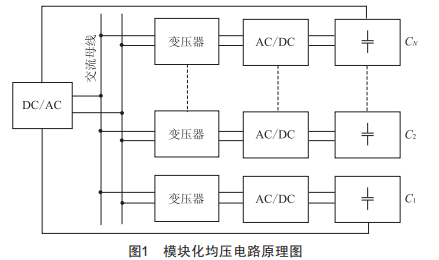

動態電壓均衡電路結構屬于全新的模塊化電路類型,其主要運行原理如圖1所示。

結合圖1可以發現,變換器位置(DC/AC)屬于能量轉換點,通過變壓器,調整DC/AC處的電壓變化,需要AC/DC的輔助。電壓通過DC/AC環節,將電壓及時輸送到均衡電路的交流母線,隨后將超級電容器串聯,以此連接不同環節的AC/DC,兩者的連接個數以N表示,在整個環節中變壓器結構始終相同,并且原邊處于并聯狀態。變壓器對應固定的AC/DC環節,同時AC/DC環節對應固定的超級電容器組合,以并聯方式擴展超級電容器組合。

設置3個超級電容器為串聯狀態,按照上述原理打造新型電壓均衡電路。串聯3個超級電容器,連接個數為N,電壓均衡電路設置中包含2個分壓電容,分別為Ca、Cb,變換器包括分壓電容與開關管,開關管分別為sa、sb,其中的電流抑制主要通過電感L實現,變壓器數量為3個,分別為T1、T2、T3,變壓器變比相同。變壓器連接方式為并聯,控制變壓器必須通過組建橋式整流電路,涉及二極管,二極管為Dia~Did,其中i=1,2,3。連接系統整流器,連接電容器單元輸出段,電壓均衡電路運行,繞組設計主要是為了降低變壓器漏感,同時抑制電流波動,保持電壓穩定。動態電壓均衡設計,能夠有效控制電流與電壓,同時阻斷其他整流器運行,以此節省單元電壓檢測步驟,增加自動識別電壓的能力,隨時為超級電容器充電。將超級電容器電壓控制至最低,隨后完成充電進入到第二單元,有效均衡不同單元的電壓,滿足電壓持久運行要求。電容器組及時判斷電壓單元變化情況,隨后抽取并均衡配置能量,以實現對最高電壓單元的電壓調整,調整電壓波動,保證電壓運行平穩。

3超級電容器動態電壓均衡方法的優勢

對于超級電容器的動態電壓均衡方法應用,變壓器設置比為K:1,其中的變換器主要為半橋類型,開關管分別為sa、sb,兩者在動態電壓均衡處理中相互導通。電容器為C1、C2、C3,電容器組合因為是串聯關系,所以總端電壓uarray均衡電路中輸出電流ieq。及時在二極管ud中輸入電流,確保能夠隨時為各單元充電,輸入電流變化為ieqx(x=1,2,…,N)。正式運行之前,檢查初始電壓,其必須處于零的狀態,隨后系統運行,電壓升高。超級電容器的動態電壓均衡研究,關注運行期間可能出現的電容器單元電壓波動或者出現的電壓偏差等。面對這種情況,必須根據公式計算ui=Q/Ci=ich1/Ci(i=1,2,3),計算結果顯示C1<C2<C3,在此狀態下,u1>u2>u3。保持超級電容器C3處于最低電壓狀態,這樣就可以設置橋式整流器工作順序從C3開始。在此工作狀態中,根據動態均衡電路運行原理,有效控制電流波形,掌握可能出現的不同工作模態。在串聯電容器組合下的動態電壓均衡方法,很大程度上提高了超級電容器應用的安全性與可靠性,提升其使用性能,延長電容器的使用壽命,優化了超級電容器的應用結構,增加了電壓均衡操作的靈活性。

4結語

綜上所述,超級電容器的動態電壓均衡方法,彌補了傳統電壓均衡方式的不足,將電壓均衡控制系統簡化,設置不同的控制模塊,便于管理。通過對整個系統的調整,在一定程度上穩定了動態電壓變化,增強了超級電容器的儲能特性,拓展了超級電容器的應用范圍,以有效的動態電壓均衡控制方法保持電能消耗得當,提高了超級電容器的應用價值。
