引言

航空小型交流發電機為一種小功率發電機,發電機通過系統帶動轉子轉動,產生旋轉磁場,在定子中產生電動勢,最終實現向系統輸出電能。

航空小型交流發電機應用于各種航空發動機控制系統中,隨著系統需求的不斷擴大,系統安全性要求的不斷提高,可靠的小型交流發電機的應用越來越廣泛。航空小型交流發電機按結構形式可分為組裝式和分裝式。本文論述的發電機采用組裝式結構,體積為45mm(直徑)×m2mm(長度)。該發電機具有體積小、輸出功率大、工作轉速范圍較大、輸出電壓范圍較窄等特點。為了保證長期使用的可靠性,在發電機的結構設計上,采用了軸承室增加減振膠圈等結構優化設計方法,既減小了發電機本身產生的定、轉子裝配應力,又釋放了系統傳遞到發電機上的振動等應力,保證了發電機長期使用的可靠性。

1一般結構設計

1.1結構組成

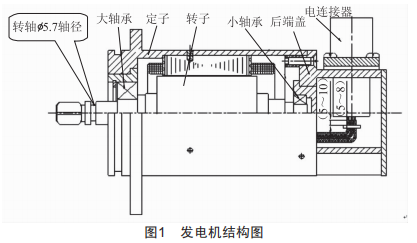

該交流發電機為組裝式結構,由定子、轉子、端蓋、軸承、電連接器等組成,前后軸承室分別選用大、小規格軸承進行裝配,如圖1所示。

1.2系統振動情況

發電機轉軸通過轉軸四方孔與發動機附件機匣傳動軸內四方孔連接傳動,定子通過M5螺釘固定在附件機匣,工作過程中受到系統傳遞過來的振動載荷,使發電機工作在較惡劣的振動環境下。通過測量發電機安裝在發動機上的振動量值,初步獲得發電機系統工作中實際受到的振動載荷。

由于發電機為懸臂安裝,發動機的微小振動傳遞到發電機上都有可能被放大,通過測量,由系統傳遞到發電機上的振動在14~18g,在發動機轉速變化或啟動、停車過程中,發電機會受到振動量值25g以上的沖擊。

1.3軸承壽命分析

發電機采用深溝球軸承,對軸承疲勞壽命進行修正,其計算公式如下:

式中,a1為可靠系數:a2為軸承特性系數:a3為使用條件系數:n為轉速:ft為溫度系數,電機實際工作的環境溫度為m5~100℃,最高溫度為150℃,其溫度修正系數按照公式(1)計算:Cr為基本額定動負荷:fw為負荷系數,無沖擊、振動,取值1,當伴有振動、沖擊時,取值1.5~3:P為額定動負荷,P=XFr＋yFa,Fr為徑向負荷,Fa為軸向負荷,X為徑向負荷系數,y為軸向負荷系數(參考NMB軸承綜合樣本)。

通過計算,在一定振動、沖擊力作用條件下,后端小軸承壽命減短,其承載能力不足(通過試驗驗證,比擬發電機長期承受約20g的總振動量值,小軸承壽命約2m0h)。

發電機用于航空發動機系統,其工作時間長,伴有振動、高低溫等惡劣環境,通過對發電機系統實際環境的工作模擬,圖1中的發電機在工作約300h后后端小軸承出現失效散架問題,進而導致轉子掃膛,轉軸斷裂,發電機失去工作能力,引起系統故障。

2優化結構設計

2.1結構組成

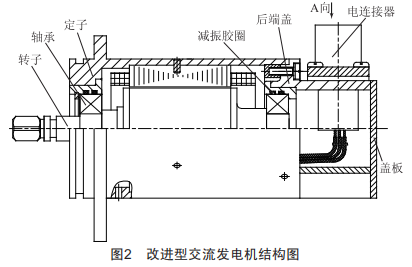

根據以上驗證、分析,由于發電機系統為懸臂安裝,且轉子為剛性連接,由系統傳遞給發電機的振動載荷不僅不能充分釋放,而且在發電機后端有放大的情況,加上后端小軸承承載能力不足,發電機易出現轉子卡滯等影響系統使用的風險。為此應強化發電機的結構設計,強化發電機抗振能力。在優化設計中,根據空間結構將小軸承改為與前端同規格的大軸承,同時為強化抗振能力,在軸承室增加減振膠圈,其改進后的結構如圖2所示。

2.2參數設計

2.2.1軸承參數設計

發電機后端軸承改用與前端同規格的軸承,按照公式(1),在環境溫度、轉速等條件一定的情況下,隨著振動環境的變化(即fw變化),軸承的使用壽命也隨之變化:隨著振動應力的增加,軸承壽命減短,振動越大,軸承壽命越短。相比圖1中小軸承不同振動應力下的理論壽命,大軸承壽命相應增大60倍以上。

2.2.2軸承室參數設計

為減小外在應力等對發電機的影響,提高發電機可靠性,根據橡膠減振原理,按照圖2對發電機進行結構改進。在加大軸承室尺寸后,對襯套與端蓋毛坯配合的薄弱環節進行強度校核:襯套凸臺的厚度與原后端蓋結構相同,且已經過前期強度和壽命考核,故主要考慮襯套軸承室軸向強度,通過計算,其強度完全滿足要求。

2.2.3減振膠圈參數設計

在設計橡膠圈槽時,需保證在裝配完成后橡膠圈的壓縮量控制在10%~20%,壓縮量過小,橡膠圈起不到減振作用,壓縮量過大,則在裝配時容易損傷橡膠圈,且過大壓縮量可能使橡膠圈壓縮失效。因此根據選用的軸承規格,將橡膠圈槽尺寸設計為小25.2EQ \* jc3 \* hps10 \o\al(\s\up 3(x2.+EQ \* jc3 \* hps10 \o\al(\s\up 3(0.1,選擇規格為4G00+021.2×1.8的氟橡膠圈。通過計算,為了保證在發電機剛性轉軸由于振動等出現偏移而具有"撓性"性質,將軸承室內徑與軸承外圈保持約0.1BB間隙,這樣就可通過橡膠圈的減振緩沖作用,減弱外界傳遞的振動和沖擊。

3試驗驗證

3.1電機壽命試驗驗證

考慮到發電機在實際工作中伴隨高溫、振動等因素影響,在進行壽命試驗時,對發電機施加高溫、振動載荷:高溫95m100~,施加1+C18g的振動環境,電機滿負荷工作,由于減振膠圈的作用,傳遞到發電機上的振動最大僅為5g。

發電機完成1500h壽命試驗后,功能、性能滿足指標要求,軸承運轉靈活,轉軸磨損輕微。

3.2電機隨系統試驗驗證

結構改進的樣機系統,隨系統進行試驗,試驗中發電機振動量值在+~9g,振動明顯減弱。1000h系統試驗后,發電機完好無損傷,轉子運轉靈活,軸承無異響。

以上試驗驗證說明,加大后端軸承,軸承室加減振橡膠圈的結構改進,可有效提高發電機的承載及抗振能力。

4設計要點

通過上述該小型交流發電機的結構改進與試驗驗證,針對航空發動機振動工況下,后續對于航空用小型交流發電機的結構設計,應重點關注以下方面:

(1)電機進行結構設計時,應充分了解其實際使用工況,考慮客觀存在的振動等載荷,結構上采用釋放應力的設計思路進行設計:(2)在加工減振膠圈槽和選用減振膠圈時,需要合理控制減振膠圈的壓縮量,根據膠圈材料,膠圈的壓縮量盡可能控制在10%~20%:(3)該發電機軸承室與軸承采用的是大間隙配合,間隙的確定需要綜合考慮發電機的設計氣隙及氣隙變化對性能的影響。

5結語

該小型交流發電機通過結構改進、細節優化、細節控制后,明顯提高了發電機在惡劣環境條件下使用的可靠性,該成果應用在某航空用發動機系統上,取得了良好的效果,對類似結構發電機的結構設計具有借鑒作用。
