引言

目前,公司生產工件時,常使用電動葫蘆吊裝及碼垛,但該裝備存在一定缺陷:首先,存在工件掉落砸傷工人的隱患,其次效率較低,工件制造完成后需要額外人工吊裝及碼垛。而使用機械手代替人工吊運碼垛,可以提高生產效率和安全性。機械手是模仿人手部分動作,按照給定的程序、軌跡和要求實現自動抓取、搬運等動作的自動化機械裝置。

1機械手總體設計方案

1.1設計技術要求

工件為鋼結構,形狀為規則的長方體,尺寸為1600mm×700mm×65mm,單件重量80kg;要求:(1)兩個碼垛工位;(2)從抓取工件開始到完成碼垛并回歸原位,時間間隔不大于10min;(3)能夠抓取不同尺寸規格的工件。

碼垛形式:15塊工件整齊疊加。

1.2機械手基本形式的選擇

常見的機械手按照手臂的坐標形式劃分主要有四種:直角坐標式、圓柱坐標式、球坐標式和關節式。其中,直角坐標式是適用于工作位置成行排列的一種機械手,它的手臂可以伸縮、左右和上下移動,按直角坐標x、Y、Z三個方向的直線進行運動。結合公司車間實際情況,本設計采用直角坐標式機械手。

1.3機械手結構和主要部件確認

機械手由執行機構、驅動機構、控制機構與位置傳感器組成。執行機構用來抓持工件,結構形式有夾持型、托持型、吸附型等,根據工件結構實際情況選擇夾持型。驅動機構用來驅動各種運動以實現規定的動作,根據動力源的不同,一般有電動、機械、液壓、氣動等形式,此處選擇電動、液壓、氣動多種傳動相結合的復合傳動機構?？刂茩C(jī)構選擇PLC。

2工作原理

如圖1所示,機械手夾具處在初始取件位置,工件通過生產線運動到工件平臺,夾具下降到工件位置并夾緊工件后開始上升,移動小車開始左移到A工位處,夾具下降并松開放下工件,然后夾具重新回到初始位置,重復下一個周期循環。A工位碼垛完成后執行B工位的碼垛。夾具的夾緊、松開由氣缸驅動,夾具的上升、下降由液壓缸驅動。夾具的運動流程如圖2所示。

3機械手夾具結構設計

機械手結構設計的難點在于夾具的結構設計,它要求能夠很好地夾緊、松開且能夾取不同規格的工件。

3.1作圖法

確認已知尺寸和要求,對于某些不能確認的尺寸給出初始值,并按圖3所示作圖法最終確認出合適的夾桿長度Ll、L2、L4以及拉桿長度L3。

3.2有限元強度分析

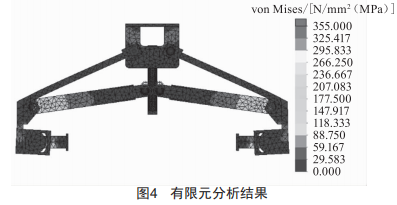

機械手夾具結構設計完成后,進行有限元分析,結果顯示設計滿足強度要求,如圖4所示。

4液壓系統設計

機械手夾具升降液壓原理圖如圖5所示,回路使用液壓鎖,能使油缸可靠地停止在任意位置上。

基本參數:工件及夾具的重量之和為G。

(1)液壓缸外負載為F,取液壓缸的機械效率n=0.9:

(2)初選系統工作壓力為P=10MPa。

(3)油缸活塞桿受拉時,F=P1A2-P2A1:油缸的速度比為小=v2/v1=D2/(D2-d2),初步選取為1.33。其中,A1、A2分別為無桿腔、有桿腔活塞有效面積:P1、P2分別為工作腔壓力、回油腔壓力:D、d分別為油缸缸徑、桿徑。

經過以上計算及圓整,結合《液壓氣動系統及元件缸內徑及活塞桿外徑》(GB/T2348一1993)和《液壓氣動系統及元件缸活塞行程系列》(GB2349一1980),缸徑D=63mm,桿徑d=40mm,油缸行程為1200mm。

(4)液壓泵選擇。液壓泵的流量為:

一般取K=1.1~1.3,Zgvmax為同時動作時需要的最大流量。根據以上P和Ovp值,從樣本中選擇齒輪泵型號。

(5)電機的選擇。液壓泵的總驅動功率為:

式中,np為液壓泵的總效率,齒輪泵一般取0.6~0.7。

由此值查樣本,選用合適的電動機。

5PLC控制回路設計

(1)機械手的運動流程如圖2所示。

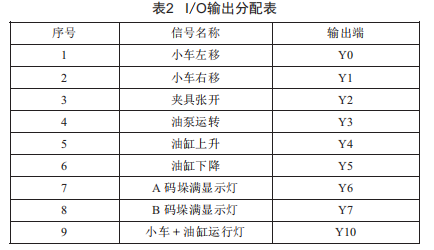

(2)PLCI/o輸入、輸出分配表分別如表1和表2所示。

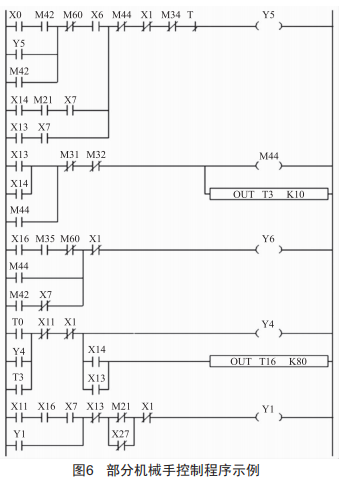

(3)部分機械手控制程序示例如圖6所示。

6結語

針對公司實際需求,設計了一種自動夾取及碼垛的機械手裝置,該機械手集液壓、氣動、電動及PLC控制為一體,實現了公司產品下線時自動夾取、碼垛等動作。全程無需人工輔助操作,消除了安全隱患,降低了人工成本,提高了工作效率。該裝置投入生產以后表現良好。
