引言

滾動軸承、齒輪等是旋轉機械中最為關鍵的通用部件,在正常工作條件下,由于受到載荷、安裝、潤滑條件等因素的影響,這類機械部件難免會發生各種類型的失效,直接影響整臺機器設備的性能。據不完全統計,旋轉機械故障中有30%是由滾動軸承引起的,10%是由齒輪引起的。因此,軸承、齒輪等的故障監測與診斷一直是機械故障診斷領域的研究熱點。

幾乎所有機械部件的運行狀態都要經歷健康、輕微故障、嚴重故障、完全失效等幾個階段,其性能退化逐步加深。性能退化特征提取的目標就是對設備或部件的運行狀態特征信息進行描述,從振動信號中提取出能夠表征性能退化趨勢的特征參數或特征向量。研究發現,隨著機械設備的性能退化,其振動信號中的隨機成分以及非線性程度會發生相應變化。

近年來在機械故障特征提取領域逐步應用的信息嫡方法,從信號復雜度的角度描述系統的動力狀態。一些學者將信息嫡方法融入到譜分析之后,形成了功率譜嫡、幅值譜嫡、包絡解調譜嫡等特征提取方法。數學形態譜(Patternspectrum,Ps)是一種對信號的形態成分進行分析的方法,能夠以譜圖表示不同尺度結構元素下信號形狀的變化信息。本文將其與信息嫡相結合,提出基于數學形態譜嫡的特征提取方法,通過度量信號形態復雜度描述軸承、裂紋齒輪的性能退化趨勢,并通過實驗進行有效性驗證。

1基于數學形態譜嫡的性能退化特征提取方法

1.1數學形態譜

假設f(n)為時域函數,g(m)為凸的結構函數。f(n)的數學形態譜可由下式計算:

式中,λ指分解尺度:A(f)指f在定義域內的有限面積:o指形態開運算:●指形態閉運算。

如無特殊說明,數學形態譜一般指其正區間(λ≥0),即開運算形態譜Ps+(f,λ,g),λ≥0。

數學形態譜從形式上看是一種與頻譜類似的譜圖,但其表達的不是信號中的頻率成分,而是表示信號中存在哪種尺度的形態特征成分,并在形態譜相應尺度處形成單根譜線,而譜值的大小同樣反映了信號中該尺度形態成分的多少。

1.2數學形態譜嫡

效仿功率譜嫡、奇異譜嫡等概念及表達式,將其中的譜分析方法用數學形態譜替換,即得到數學形態譜嫡(PatternspectrumEntropy,PsE)的表達式:

式中,Ps+(i)(i=1,2,…,λmax-1)表示數學形態譜:λmax表示最大分析尺度:Pi表示第i個譜線的幅值占總幅值的比例。

PsE表示歸一化的數學形態譜嫡,可將其看作是在數學形態譜這種劃分域下,信號形態成分復雜度的一種度量。當信號形態成分簡單時,PsE取值較小:當信號形態成分復雜時,PsE取值較大。

2實驗驗證

2.1仿真驗證

為探討數學形態譜嫡在性能退化特征提取中的有效性,本節首先采用文獻[3]的仿真信號模擬軸承性能退化過程,進行方法的有效性驗證。仿真信號的表達式為:

式中,cos(2m·501)表示軸承常規振動諧波:0.212cos(2m·101+2)為隨時間增大的故障成分,用于模擬性能退化過程的深化:.(1)為高斯白噪聲。

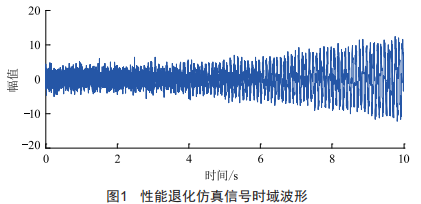

將噪聲強度設置為0dBw、1dBw、3dBw和6dBw,用于考察不同噪聲對特征提取效果的影響。仿真信號時域波形如圖1所示,采樣頻率為f=1024Hz,采樣點數為10240點。

將四種噪聲強度下的各組仿真信號等分為10組,順序編號為1,2,…,10,用于表示性能退化階段的采樣數據批次,則每組數據點數為1024,共得到仿真信號40組。

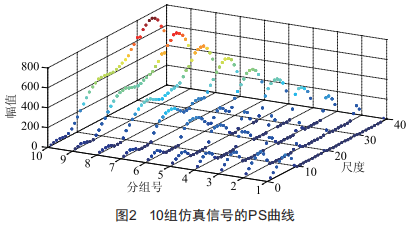

設置足夠大的最大分析尺度λmax=40,為了減少計算誤差,設置結構元素為扁平型,即g=[000]。計算后獲得每種噪聲強度下的10組Ps曲線,圖2是無噪聲的情況。顯然,各組Ps曲線形態不同,形態復雜度差異較大。

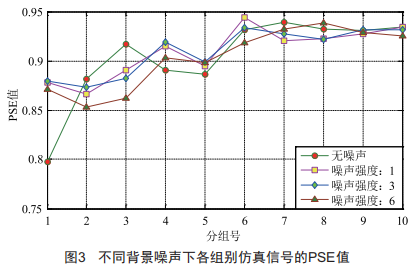

計算不同組別信號的數學形態譜嫡值,繪制如圖3所示的曲線圖。

顯而易見,各條PsE曲線整體都呈現出單調上升的趨勢,說明隨著性能退化的加深,PsE值增大,兩者具有很好的相關性。另外,在性能退化初始階段,特征信號幅值較低,信號形態成分的分布概率受噪聲影響稍大,PsE的值也隨之受到一定影響。但在性能退化程度較深的階段,數學形態譜嫡具有較強抗噪能力。

2.2齒輪裂紋故障實測信號驗證

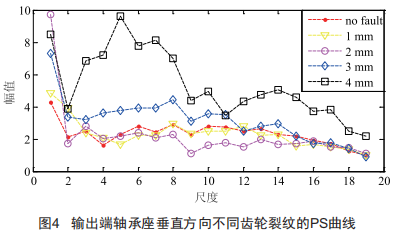

本文采用文獻[4]所述的齒輪裂紋故障實驗臺實測數據進行有效性驗證。選取齒輪無裂紋和裂紋深度為1mm、2mm、3mm、4mm的振動信號進行形態分析,選取結構元素為扁平型,最大分解尺度為20,計算數學形態譜并繪制曲線如圖4所示。可見,不同故障程度的數學形態譜曲線形態不同,具有不同的復雜度。

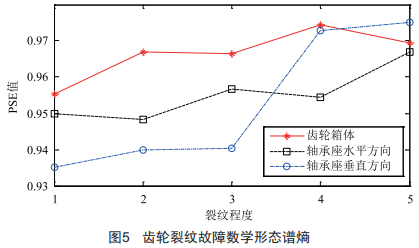

利用齒輪系統的不同部位采集的振動信號進行性能退化特征提取,獲得的數學形態譜嫡曲線如圖5所示。橫軸為裂紋程度級數,1~5分別代表裂紋為0mm、1mm、2mm、3mm、4mm。雖然實驗數據組數較少,但也可以大致判斷出,隨著裂紋的加深,不同部位振動信號的數學形態譜嫡曲線有上升趨勢,與裂紋齒輪故障逐步惡化狀態相關。

3結語

本文結合旋轉機械部件性能退化特征提取的研究現狀,提出了基于信號形態復雜度度量的性能退化特征提取方法一數學形態譜嫡。實驗表明,數學形態譜嫡與性能退化過程具有很好的相關性,能夠量化描述機械部件的性能退化程度。性能退化程度越深,故障信號形態越復雜,數學形態譜嫡的值越大。
