引言

當前,廣東電網江門供電局10kV及以下業擴受電工程竣工檢驗計量部分環節,經常需要同時使用到萬用表和互感器接線極性儀進行計量接線測試工作,使工作人員在日常工作中,不僅要攜帶一部厚重的萬用表,還要攜帶一部由不同供電局各自開發的互感器接線極性測試儀,一定程度上造成了日常工作的負重累贅和不便。為了有效解決這一問題,提高工作效率,現開發一臺具有萬用表和極性測試功能的多功能萬用極性電子測試儀。

110kV及以下業擴受電工程竣工檢驗計量部分環節現狀

1.1工作范圍

江門地區10kV及以下專變客戶和統建小區新裝、增容業擴受電工程竣工檢驗電能計量裝置部分。

1.2電能計量裝置檢驗內容

竣工驗收資料核對:高、低壓計量柜體及安裝檢查:高、低壓計量互感器安裝及接線檢查:高、低壓計量電能表負控管理終端檢查:高、低壓計量柜及一、二次回路接線檢查:高、低壓計量箱二次回路及通信電纜接線檢查等。

1.3高低壓計量互感器安裝及接線檢查

該環節是計量裝置檢查中最重要的環節之一,如果電流互感器極性接反,將在測量計量回路中造成表計反轉、有無功運行參數顯示錯誤,導致客戶端電費計算差錯,多收或少收客戶電費,影響供電企業形象,嚴重時還會危及設備及人身安全。因此,確認互感器接線極性的正確性,是檢驗人員工作中必不可少的重要程序。檢驗工作可使用多功能萬用表或由供電局內部研發的互感器極性測試儀進行。

2現用互感器極性測試儀原理和功能

2.1互感器極性測試儀的工作原理

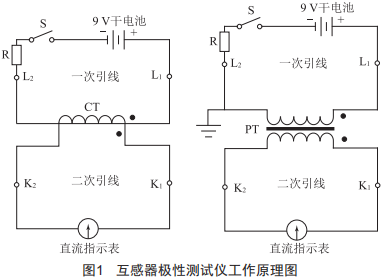

該儀器采用法拉第電磁感應原理,一次側和二次側通過同一個磁通鏈路(被檢測的互感器)進行能量的傳遞和電流/電壓大小的轉換,原理圖如圖1所示。

2.2互感器極性測試儀的使用方法

極性測試儀主要采用直流法判斷互感器一、二次接線極性,測試儀一次接線L1、L2分別與互感器一次的P1、P2連接,極性測試儀二次接線K1、K2分別與互感器二次連接線引至接線盒下端的s1、s2連接,形成回路后,通過開關s(測試按鈕/綠色按鈕)控制電流/電壓通斷,閉合/打開開關s,通過觀察直流顯示表機械指針偏移的方向來判斷互感器的極性。每次測試完后要按消磁按鈕/黃色按鈕對互感器進行放電,以避免影響測試結果?，F(xiàn)用極性測試儀如圖2所示。

2.3現用互感器極性測試儀的優點與缺點

該儀器的優點:

(1)測試時,不用拆除互感器二次接線盒和接線端子,節省了拆除時間,讓檢測極性的時間相較以往使用萬用表節省了近3/4:

(2)互感器極性測試儀能測圖2現用互感器極性測試儀量電壓互感器接線的極性,而萬用表不能。

該儀器的缺點:

(1)體積較大且厚重,難以放入工具箱:

(2)儀器內部接線為非集成電路,日常使用中的碰撞和搖動容易導致內部接線斷開,致使儀器無法使用:

(3)機械指針表盤無燈光,昏暗環境影響讀數過程:

(4)電池為干電池,無法充電且更換電池過程繁瑣:

(5)沒有電量顯示,未及時更換電池將影響工作效率:

(6)電池電壓有限,當現場電流互感器變比較大時,互感器極性測試儀機械表盤指針?biāo)矔r(shí)的微弱偏轉肉眼難以辨別,此時需要用到萬用表重新測試確認。

因此,電能計量裝置驗收環節必須同時帶上互感器極性測試儀及多功能萬用表,以防極性測試過程中極性測試儀指針?biāo)矔r(shí)微弱偏轉肉眼無法辨別。

3新研發的多功能萬用極性電子測試儀原理和功能

3.1多功能萬用極性電子測試儀的工作原理

該測試儀同時具有多功能萬用表和互感器接線極性測試功能,即在萬用表功能的基礎上增加了極性測試功能,工作原理如圖3所示。

3.2多功能萬用極性電子測試儀的使用方法

多功能萬用極性電子測試儀的功能跟普遍使用的數字萬用表相近,但多出了互感器極性測試1、2、3檔的功能選擇等。進行互感器極性測試時,切換到極性測試檔位,測試儀一次接線端插入A、B端口引出線分別與互感器一次的P1、P2連接,極性測試儀二次接線端插入a、b端口引出線分別與互感器二次連接線引至接線盒下端的S1、S2連接,形成回路后,通過測試按鈕控制電流/電壓通斷,閉合/打開測試按鈕,通過觀察LsD顯示屏數顯的正負數值來判斷互感器極性。每次測試完后要按消磁按鈕對互感器進行放電,以免影響測試結果。多功能萬用極性電子測試儀外觀如圖E所示。

圖4多功能萬用極性電子測試儀外觀展示

3.3多功能萬用極性電子測試儀的特點

(1)該測試儀為L(zhǎng)sD電子顯示屏,且屏幕亮度可調,解決了昏暗現場作業讀數模糊的問題:

(2)該測試儀內部接線為嵌入式集成電路,能有效防止日常使用中的碰撞和搖動導致內部接線斷開致使儀器無法使用的現象發生:

(3)該測試儀可以實現功能轉換,通過功能檔位的切換,對電壓值測試、電阻值測試、互感器極性測試等功能進行切換:

(4)極性測試提供1、2、3檔遞增的直流電壓輸出(最高34V),有效解決了當電流互感器變比過大時難讀數的問題:

(5)電池升級為可充電鋰電池,省去了更換電池的繁瑣步驟:

(4)電池電量可呈現于LsD屏幕,電量低時有閃爍提醒功能:

(7)體積更小,質量更輕,方便攜帶。

4結語

多功能萬用極性電子測試儀的研發和應用,有效解決了現場竣工檢驗時遇到的問題,提高了竣工檢驗過程中工作的穩定性和效率。目前,電力企業用具的電子化、智能化、一體化越發普及,各種集成技術的一體式測試儀器將不斷涌現,為電力行業的蓬勃發展打下扎實的基礎。
