LLC 諧振轉換器的基本電路如下所述。LLC 諧振轉換器一般包含一個帶mosfet的控制器、一個諧振網絡和一個整流器網絡。控制器以50%的占空比交替為兩個mosfet提供門信號，隨負載變化而改變工作頻率，調節輸出電壓vout，這稱為脈沖頻率調制。諧振網絡包括兩個諧振電感和一個諧振電容(LLC )。諧振電感 lr、lm 與諧振電容cr 主要作為一個分壓器，其阻抗隨工作頻率而變化(如式1所示)，以獲得所需的輸出電壓。

我們可能已經考慮將 LLC 串聯諧振轉換器 (LLC-SRC) 放入到我們的下一個電源項目中。LLC-SRC 通常隱藏在另一個調節良好的功率級后面，如圖 1 中的示例。這在電路成本方面并不理想，因?yàn)閮杉?jí) PSU的BOM 成本總是高于單級 PSU。我們想要的是用可提供更高效率和更低 EMI 并避免增加 BOM 成本的替代拓?fù)鋪硖鎿Q舊設計中的反激式轉換器。LLC-SRC 真的被單級低成本拓?fù)溥x擇標準 排除了嗎?

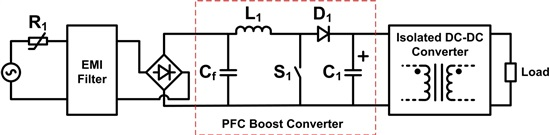

圖 1. 通用兩級離線電源單元的功率級。

由于對輸入電壓變化的敏感性，LLC-SRC 在 LLC-SRC 前面需要另一個功率級。設計人員通常插入另一個功率級以為 LLC-SRC 提供良好調節的輸入電壓，因?yàn)樗鼉?yōu)化了 LLC-SRC 效率。一般來說，LLC-SRC 效率在兩級 PSU 中可以 > 94%。

如果我們認真看了PMP5141設計示例，我們會發現PMP5141中的 LLC-SRC只能在 280V DC至 400V DC輸入范圍內工作。如果我們在單級 AC-DC 離線 PSU 中使用PMP5141 LLC-SRC 級，我們可能只接受 240V?AC +/-10% 輸入。此時，LLC-SRC 工作輸入電壓范圍現在需要更寬。

較高的 L m /L r比率導致較窄的調節范圍。因此，如果我們降低 L m /L r比率，則工作輸入電壓范圍有能力擴大。PMP5141的比值接近 5。如果我們減小它的 L m使 L m /L r比值 3，最小輸入電壓可以低至 220V DC，如圖 2 所示。LLC-SRC 參數現在是針對具有 176V AC至 276V AC輸入范圍的單級 PSU 進行了優化。

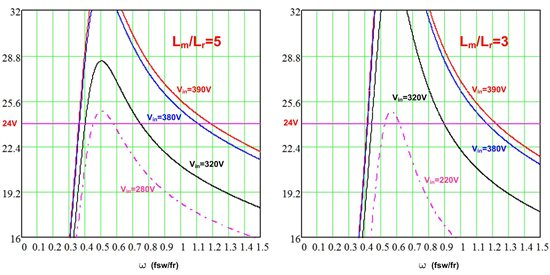

圖 2. L r =72μH、Cr=0.033μF、n=8.333 和 Pout=240W的 LLC-SRC 的電壓增益。

上面的示例說明了如何降低 L m /L r比率使單級 LLC-SRC PSU 成為可能。降低 L m的一個問題是 L m越小，初級側的循環電流越高，這會降低轉換器效率。請記住，我們現在是單級 PSU，我們沒有像以前那樣在 LLC-SRC 前面的功率級上降低效率。

PMP10283 是一款單級 LLC-SRC PSU，設計用于 88VAC-132VAC 或 176VAC-264VAC 輸入，+/-30V/200W 輸出。PMP10283 參考設計通過交流線路電壓向單 LLC 諧振轉換器級提供 30V/100W 和 -30V/100W 的輸出。該設計的特點是電路成本低且效率高(120VAC 滿負荷時效率超過 90%;240VAC 滿負荷時約為 92%)。該設計使用適用于 LLC 諧振轉換器的 UCC25600 諧振轉換器控制器。

特性

· 88VAC-132VAC 或 176VAC-264VAC 輸入

· +/-30V 200W 輸出

· 轉換器效率高達 92%

· 單級 AC-DC LLC-SRC

· 電路成本低

比較兩級PMP5141的總效率時 和單級PMP10283 在圖 3 中的 PSU 中，單級 LLC-SRC PSU 的性能要好得多。單級 LLC-SRC 效率可以與兩級 PSU 一樣好，并且提供更低的 Bom 成本。

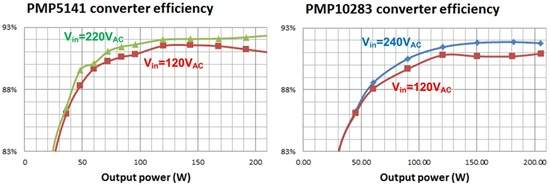

圖 3. PMP5141的總效率 和PMP10283。
