[導讀]摘要:濕模態分析是液體環境下結構物動特性研究的重點?，F(xiàn)通過開展全濕流彈性管模態試驗和仿真預示研究,對比了干/濕模態間的差異。在驗證了計算方法的合理性后,分析了彈性管各參數對前4階彎曲頻率的影響。

引言

模態分析是振動理論的主要研究方向之一,應用于系統動特性識別與狀態監測、結構動態設計與性能評價以及結構損傷診斷等細分領域。液體環境中的結構物如海洋立管、水下航行主結構體、含液貯箱和火箭輸運管路等,應當開展?jié)衲B(tài)研究。相比干模態,濕模態主要受附加質量和阻尼的影響,另外還可能與水壓和流體域邊界有關。根據研究目的,可設計實驗或仿真予以分析。本文針對海洋立管和水下航行體,將其結構體合理簡化成彈性管,開展?jié)衲B(tài)試驗與仿真研究。

1彈性管試驗件及有限元模型

試驗件選用柱形空心環氧樹脂管,其長度、直徑和壁厚分別為2000mm、80mm、6mm。根據材料試驗測定,樹脂密度β=1080kg/m3,彈性模量E=3080MPa,泊松比e=0.374。

通過建立流固耦合數學模型,將流場和結構有限元離散化求解。動力學方程符合邊界相容條件。三維模型管外流體域直徑為管直徑的8倍,采用線性勢流體六面體結構化單元,結構域網格為4層,各流體域近壁面網格與結構域尺寸相當,截面圖如圖1所示。各域邊界接觸協同。流體域介質為空氣或水,選取20℃下標準參數,空氣密度β=1.205kg/m3,體積模量K=10.1kPa:水密度β=998kg/m3,體積模量K=2560MPa。

圖1三維模型網格截面圖

2試驗和分析

2.1試驗系統

試驗采用力錘激勵法。用橡皮繩懸掛環形管,以模擬自由-自由狀態邊界條件。兩根橡皮繩分別纏緊環形管兩端。干模態和濕模態工況安裝分別如圖2、圖3所示。干模態工況中,橡皮繩末端固定在4個立柱上。濕模態工況在水箱中進行,因管內含氣導致比重小于1,通過橡皮繩穿過焊接在箱體上的4個定滑輪保證環形管懸浮。

圖2干模態狀態安裝圖

圖3濕模態狀態安裝圖

試驗件內壁均布8個加速度測點,經過線密封防水處理。其他參試設備有力錘、力傳感器、數采設備和電荷放大器。數據處理使用Matlab軟件。

2.2試驗結果

根據振型識別前4階彎曲頻率。濕模態狀態下各階頻率較干模態工況對應階數的頻率低。其1階、2階分別下降了74.6%和44.7%。試驗實測濕模態的各階阻尼比在3~5之間,相對干模態較小但無明顯規律。濕模態質量為干模態的2.2~2.6倍。

2.3干模態計算結果分析

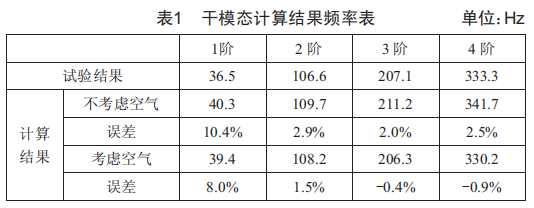

干模態計算結果如表1所示。不考慮空氣耦合時,1階彎曲頻率計算誤差較大,達10.4%,2~4階相對稍小,偏差在2%~3%?？紤]空氣耦合的計算頻率有所下降,1階較實測值偏大8.0%,其余3階偏差在-0.4%~1.5%。

2.4濕模態計算結果分析

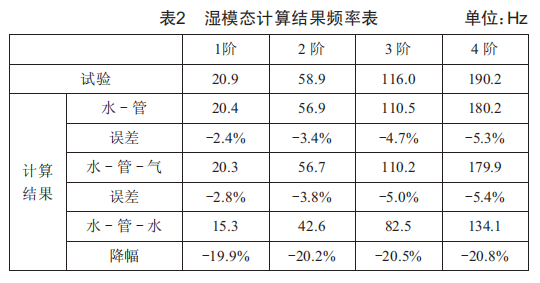

濕模態計算分為雙耦合和三耦合兩種方式。按管外-管-管內的介質規則命名,分為水-管、水-管-氣、水-管-水共3種工況。表2中,水-管雙耦合計算頻率低于試驗結果,前4階誤差在-2.4%~-5.3%,且隨階數增加而增大。因空氣影響較小,水-管-氣三耦合結果僅略低于雙耦合。若管內充液,即水-管-水三耦合,其計算頻率相對雙耦合降幅顯著,約達20%。

3濕模態下彈性管參數影響分析

為揭示全濕流下彈性管本體參數對頻率的影響,選取彈性管模量、密度、管長、外徑和壁厚共5種參數進行影響分析。以試驗工裝為基準,單變量計算。參數變動系數為0.5、0.75、1.25和1.5。各算例均采用水-管-氣三耦合。對比計算結果,各參數1~4階相對本階基準值的變化程度一致。故僅需分析第1階彎曲頻率,結果如表3所示。

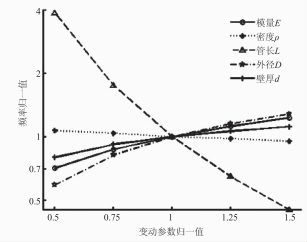

相對基準工況,將變動參數和計算頻率結果各自歸一化,有利于分析參數影響程度,結果如圖4所示。彈性管長度影響程度最大,對應頻率在0.45~3.97倍間變化。其余參數影響相對較小,均在0.59~1.28倍之間。影響程度按長度、外徑、模量、壁厚和密度依次減小。其中長度和密度與頻率呈反向變動關系,其他呈正向變動關系。將濕/干模態頻率之比作為影響系數,可進一步分析流固耦合隨參數變化的作用程度,由于篇幅有限本文不再展開。
