智能電網的目的是允許通過電源進行通信以提高電網的效率。這是通過確保連接到電網的任何設備不僅對預期功能具有高能效，而且將以最有效的方式使用能源，最大限度地減少峰值功耗和平均整體功耗來實現。

為了達到這種效率水平，需要一個節能的 M2M 通信系統。該系統的核心是一個微控制器，例如超低功耗MSP430 MCU。為了最大限度地減少對 M2M 通信系統效率的影響，在不發射的情況下，優化MSP430 MCU的電源至關重要。一種方法是通過動態電壓縮放技術。

使用動態電壓縮放 (DVS) 技術可以通過降低系統中的靜態電流來最小化功耗。

盡管LDO的電源效率并不出名，但如果使用得當，它們可以提高系統的電源效率。這種電源效率的提高是通過降低電源電壓來降低 MCU 的時鐘速度來實現的。隨著電源電壓的降低，還有一個額外的好處是減少了靜態電流，從而進一步降低了功耗。

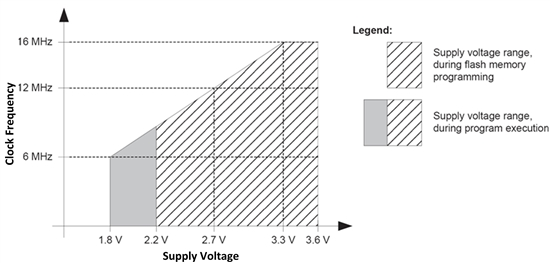

圖 1：MSP430F21X1最低工作電壓與時鐘頻率的關系

由于 MCU 可能只需要在預定時間(例如傳輸)內達到峰值性能，而在監控系統的其他功能時不需要，因此實施 DVS 可以降低系統功耗。

TPS780等 LDO可輕松實現集成 DVS 解決方案。

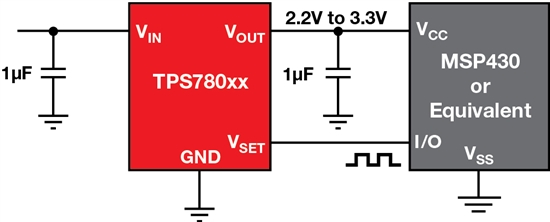

圖 2：TPS780 DVS 實施

TPS780具有引腳可選雙電平輸出電壓的 150mA 毫微級 IQ、低壓降穩壓器

TPS780 系列低壓差 (LDO) 穩壓器具有超低功耗、小型化封裝以及通過 V SET引腳可選擇的雙電平輸出電壓電平的優勢。

提供雙電平輸出電壓的超低功耗和動態電壓調節 (DVS) 功能使設計人員能夠?yàn)樘囟☉?yīng)用定制功耗。當微處理器處于睡眠模式時，設計人員現在可以在電池供電設計中切換到較低的電壓電平，從而進一步降低整體系統功耗。這兩個電壓電平在工廠預設并使用 EPROM 存儲，并且可用于固定輸出電壓設備。

TPS780 系列 LDO 旨在與 TI MSP430 和其他類似產品兼容。使能引腳與標準 CMOS 邏輯兼容。TPS780 系列還具有熱關斷和電流限制功能，可在故障條件下保護器件。所有封裝的工作溫度范圍為 T J = –40°C 至 125°C。對于需要雙電平電壓選項且僅在標準 I Q上的成本敏感型應用，請考慮 I Q為 1.0 μA 和動態電壓縮放的 TPS781 系列。

其他 DVS 解決方案可以通過使用 ANY-OUT TM LDO，例如TPS7A83 來實現。ANY-OUT TM LDO 可以實現 255 種不同的電壓，分辨率為 50mV 或 100mV。 ANY-OUT TM器件具有 1A 驅動能力，因此對于MSP430 MCU來說它是多余的，但可能對其他需要 DVS 的高功率電路感興趣。

另一種選擇是使用兩個獨立的 LDO，如圖 3 所示。

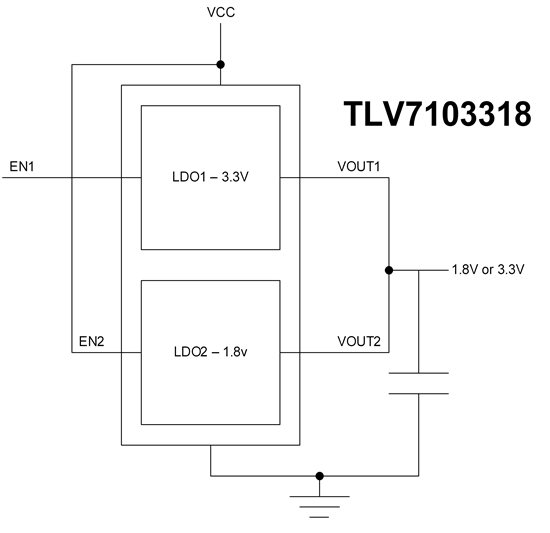

圖 3：使用兩個固定輸出 LDO 的 DVS

啟用高 Vout LDO 會強制低 Vout LDO 停止其調節。禁用高壓 LDO 允許低壓 LDO 再次進行穩壓。圖 4 顯示了從一個 LDO 到下一個 LDO 的轉換。

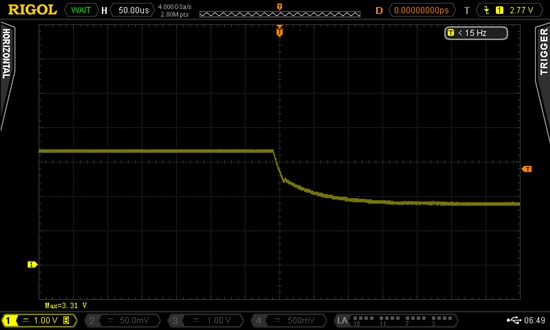

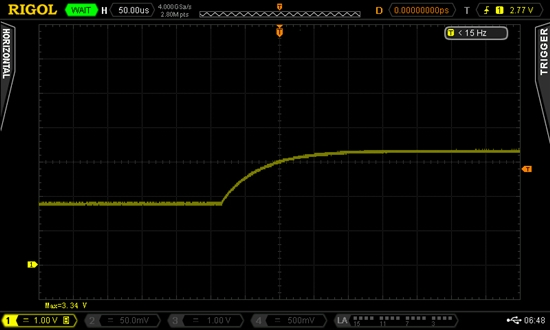

圖 4：從 3.3V LDO 到 1.8V LDO 的轉換

監控這些電源并確保系統中不存在過壓情況將需要使用電壓監控器。TPS3831具有極低的靜態電流和小尺寸，非常適合這項任務。

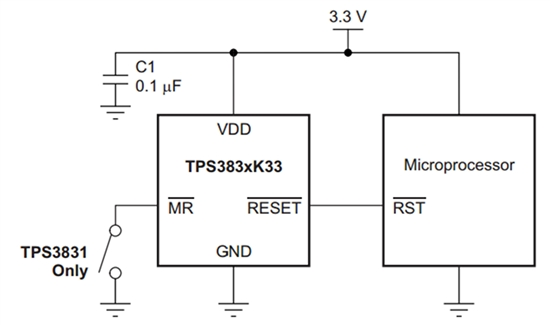

圖 5：TPS383x作為 MCU 監控器

對于集成在單個封裝中的多個電壓監視器，TPS386000是集成和獨立延遲時間的最佳選擇。

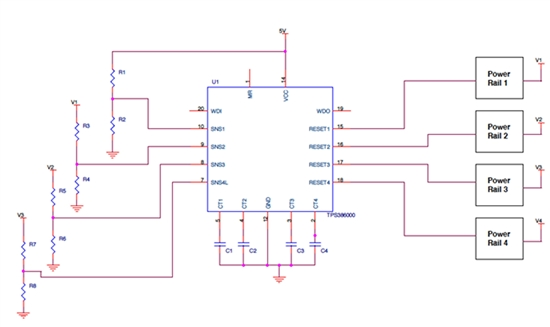

圖 6：TPS386000示例電路

LDO 和電源電壓監視器是管理電源和確保智能電網系統高效運行的重要組成部分。
