引言

目前,航天系統使用的CoPV幾乎都是柱形結構,球形CoPV的設計方法較為傳統,導致產品的結構效率較低。而隨著航天系統任務多樣性的發展,某些航天器由于特殊的安裝需求,需采用球形結構。

此外,在低溫推進系統上,球形結構由于較低的體積/表面積比而成為低溫推進劑貯箱的優選結構。

鑒于此,航天系統迫切需要發展結構效率高、安全性好、成本低等綜合性能高的球形CoPV,以適應航天事業的發展。

本文研究的目的就是開發一套球形纖維纏繞層結構設計方法,提高球形CoPV的結構效率。方法是在傳統的網格理論中引入"通用雙公式"進行球形纖維纏繞層的結構設計,同時以纖維/樹脂單層板的抗拉強度ab替代每束纖維的抗力F,更真實地模擬纖維層強度。

1傳統設計方法

設計時,假設薄壁內襯不承壓,所有的壓力載荷全部由纖維纏繞層承擔。氣瓶工作時,纖維層由于內壓的作用而產生一定的經向張力Ⅳ1和緯向張力Ⅳ2。當在球殼任一包絡圈上以最大圓進行平面纏繞時,纏滿一周后,球體上任一點處纖維的經向抗力和緯向抗力分別為N1和N2。

采用最大應力破壞準則進行設計,要求復合材料球殼任一點的各層抗力之和要大于或者等于該點的張力,由網格理論可知:

式中,x為纏繞時的紗團數;W為纖維在赤道上垂直纖維方向的前進量;F為單束纖維的抗力(N);f1為纖維在極孔處的強度發揮系數;f2為纖維在赤道處的強度發揮系數;R0為擴孔半徑;Rx為球殼任一點處截面半徑;R為纖維球殼內徑。

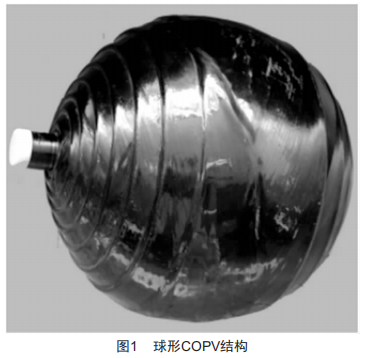

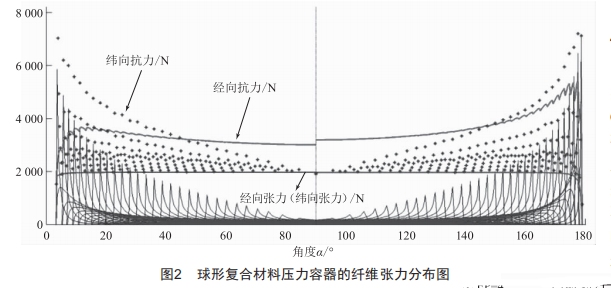

假設纏繞時,纖維紗片在赤道處的覆蓋率為100%,但隨著緯度的增高紗片會相互重合,在極孔處達到極限(圖1)。由于公式(1)不能精確地模擬纖維紗片在高緯度的重合情況,從而設計的經向抗力和緯向抗力遠大于經向張力和緯向張力(圖2),導致纖維纏繞層的結構效率低。

2改進設計方法

為了更精確地模擬纖維紗片在高緯度球殼處的重疊,避免纖維重疊造成的抗力浪費,在公式(1)中創新性地引入"通用雙公式"模型模擬球殼上各點的纖維厚度1x,同時以纖維/樹脂單層板抗拉強度ab替換公式(1)中的單束纖維抗力F,從而更真實地還原纖維層的強度特性。整理得到的新理論公式如下:

式中,lx為球殼上某一點在一個纏繞循環下的纖維纏繞層厚度:lp為纖維厚或?qū)雍?mm):o為纖維寬度:W0為纖維展紗寬度。

基于上述理論,采用反復迭代的方法進行球形CoPV的纖維纏繞層結構設計。首先,確定第一次纏繞極孔半徑(等極孔Rl或不等極孔Rl、Rl'),將極孔半徑和赤道半徑間的球殼劃分為n等份,并依次計算球殼上各點的纖維張力和纖維抗力,若某一點的纖維抗力小于該點的纖維張力,則以該點為新的纏繞起點進行擴孔纏繞,同時將該點和赤道間球殼劃分為nl等份,重復進行計算。反復迭代后可得到一組極孔半徑值和對應的纏繞循環數,從而完成纖維纏繞層的結構設計。

3方法驗證

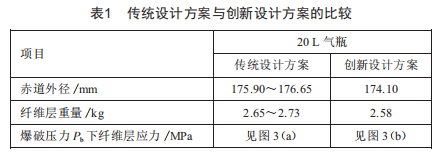

為驗證改進設計方法的實用性和正確性,本節將以20L球形氣瓶為例,分別從外型尺寸、纖維纏繞層重量和容器強度三個方面論證創新設計方法的可靠性,結果如表1所示。

通過表1可知,20L氣瓶的壓力載荷(工作壓力23MPa)大部分由纖維纏繞層承擔,新設計方法可實現減重約2.6%,極大地提高了容器的結構效率。

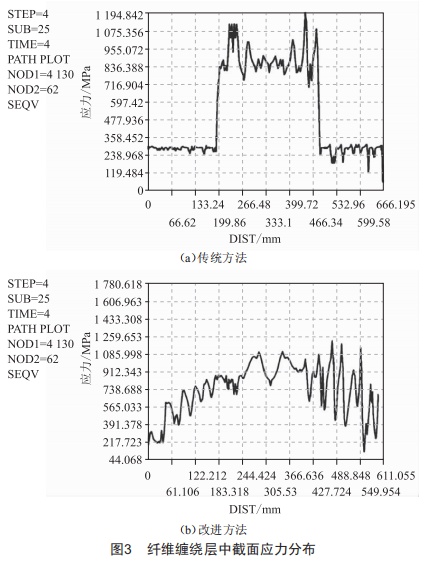

圖3所示為20L氣瓶中截面纖維纏繞層的應力分布,由圖可知,傳統氣瓶設計時,由于未能精確模擬纖維紗片在高緯度區域的重疊問題,而導致高緯度區域纖維設計冗余,使得赤道附近纖維應力很大:采用新設計方法后,纖維纏繞層受力更加均勻,充分發揮了各個部分的纖維強度,降低了氣瓶薄弱環節的應力水平。

4結論

本文創造性地將"通用雙公式"模型引入到傳統網格理論中,實現球形CoPV的纖維纏繞層結構設計,更加精確地模擬纖維紗片在高緯度球殼處的重疊問題,解決了傳統設計CoPV結構效率低的問題。分析發現,新設計方法不僅可實現纖維纏繞層的明顯減重,同時使得纖維層在內壓載荷下的受力更均勻合理。
