引言

隨著世界經濟的快速增長,全球工業發展達到空前的高度。德國、美國和中國相繼提出"工業4.0""工業互聯網"以及"智能制造2025"等工業前瞻發展戰略。機械設計作為工業不可或缺的組成部分,其地位舉足輕重。在社會發展的進程中,機械設計逐漸淘汰了一些落后的技術。為了促進機械設計與生產效率的提升,滿足降低整體成本的要求,機械結構模塊化設計應運而生。

從設計、技術等層面出發,風冷螺桿式冷水機組的機械結構已經完成向模塊化設計的轉變。通過部件重新劃分、組合,對風冷螺桿式冷水機組的機械結構進行模塊化設計,一方面可以保證縮短研發周期,加速工廠生產制造,迅速響應客戶市場需求:另一方面,模塊化設計可以盡最大可能使機組零部件通用,以便實現全球采購,降低企業成本。

1模塊化設計

1.1模塊化設計概念

將機組零件或者部件劃分到一個模塊中,在該模塊內的零件或者部件交互最大化,并且模塊間的交互最小化。組合好的模塊與機組系統其余模塊或者部件之間,通過預先設計完善的標準接口來進行連接。

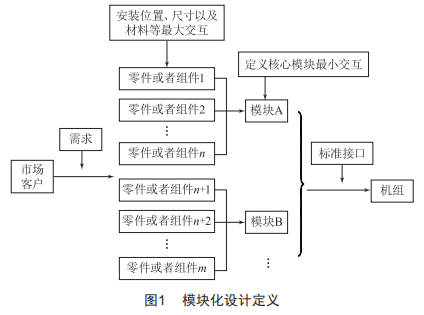

機組模塊化設計定義如圖1所示。

模塊劃分時一般原則如下:

(1)以盡可能少的模塊組成更多產品,兼顧產品的通用性與多樣性。

(2)模塊結構及功能有一定的獨立性和完整性。

(3)模塊應具有可組合性和可互換性兩個特征。

1.2模塊化設計目的

通過模塊化設計,可以大幅度降低風冷螺桿式冷水機組機械結構設計的復雜性。機組模塊化設計通過"即插即用"輕松添加可選功能,可以最大限度滿足市場客戶的差異性需求。機組機械結構設計中,使用不同數量的模塊,這些模塊之間通過標準接口連接,相互組合可以輕松擴展產品系列的多樣性。同時,對于模塊的采購,可以根據模塊的集成情況,整體采購,從而節約采購成本。

1.3模塊化設計流程

機組機械結構的模塊化設計分為兩個不同的層次,一個是單一產品的模塊化設計,另一個是家族產品、系列化模塊設計[7-8]。

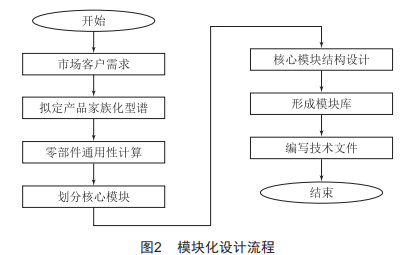

然而,無論是針對單一產品,還是家族系列化產品,一般都遵循一定的設計流程,如圖2所示。

(1)根據市場部提供的市場客戶需求,初步制定產品方案:

(2)分析產品庫,擬定家族產品型譜:

(3)計算零部件通用性指數、產品族通用性指數:

(4)將零部件集成組合,把機組劃分為幾個核心模塊:

(5)核心模塊之間的零部件結構、位置等細節設計:

(6)完善核心模塊庫:

(7)制定并編寫研發技術文檔。

2模塊化設計方法在風冷螺桿式冷水機組中的應用

2.1零部件與產品族通用性指數

針對風冷螺桿式冷水機組的機械結構,在產品庫中有些零部件相似相通。為避免重復設計,降低制造、服務成本及家族產品的復雜性,需對產品數據庫中的常見組件或部件的通用性進行統計。一般根據產品數據庫參數,統計計算兩個參數:一個為零部件通用性指數(CCI,ComponentCommonalityIndex),一個為產品族通用性指數(PFCI,ProductFamilyCommonalityIndex)。

2.1.1零部件通用性指數

對于機組常見組件或部件在產品系列中所占的百分比,定義為零部件通用性指數。

零部件通用性指數計算公式如下:

式中,N為產品變量數:M為組件變量的數量:L為通用子平臺數量:pi為產品變量i的生產量:xij為產品變量i中存在的組件變體量j的數量。

根據零部件通用性指數的數值,可以判斷出該零部件在產品庫中的使用情況。數值越大,表明該零部件的通用程度越高,反之越小。然后,對比模塊化設計參數,適當集成零部件,定義標準接口,組成模塊。

2.1.2產品族通用性指數

產品族通用性指數是用來衡量設計變量在所有產品中取值的相似程度。通過產品族通用性指數,能夠清楚設計變量的參數趨勢、參數獲取難易程度以及可重復性等特征。評價指數計算要從產品設計參數和結構出發,減少對權重參數的依賴。

產品族通用性指數計算公式如下:

式中,7為組件數量:CCI1為部件1的通用性指數:C1為部件1的平均成本。

一般要求零部件通用性指數和產品族通用性指數均大于60%,即零部件及機組結構具有較高程度的共性,但同時也能兼顧到產品的差異性。

2.2風冷螺桿式冷水機組模塊劃分

風冷螺桿式冷水機組,通過通用性計算,將其機械結構分為八大核心模塊和六大可選模塊。

2.2.1風冷螺桿式冷水機組核心模塊

風冷螺桿式冷水機組八大核心模塊分別為底框模塊、壓縮機一油分模塊、盤管模塊、盤管風機模塊、蒸發器模塊、風機支撐模塊、控制器模塊以及過濾器模塊。

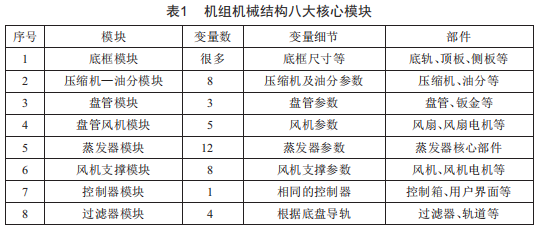

風冷螺桿式冷水機組機械結構八大核心模塊及其相關信息如表1所示。

2.2.2風冷螺桿式冷水機組可選模塊

風冷螺桿式冷水機組六大可選模塊分別定義為能耗模塊、經濟器模塊、加熱段模塊、ERV模塊、濕度調節器模塊以及回風模塊。

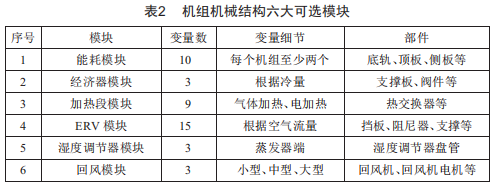

該型號機組六大可選模塊以及相關信息如表2所示。

2.3風冷螺桿式冷水機組的總裝設計

根據風冷螺桿式冷水機組機械結構核心模塊和可選模塊的劃分,建立各個模塊的三維模型,并出具二維圖紙。經過供應商三方比價,采購各個模塊,搭建出工程樣機以及制造樣機。

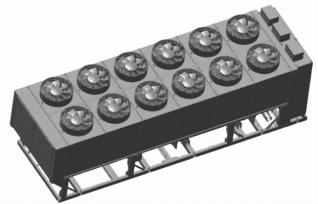

風冷螺桿式冷水機組的總裝設計如圖3所示。

圖3風冷螺桿式冷水機組的總裝設計

3結語

本文采用模塊化設計方法,對風冷螺桿式冷水機組的機械結構進行設計研發。經過從市場部調研、研發中心設計論證,到建立機組三維模型,再到實驗及工程樣機搭建,最終驗證這種機組設計方法切實可行。機組機械結構采用模塊化設計方法,不但提高了機組產品開發效率,也縮短了機組研發、制造的周期。另外,通過對模塊內零部件結構的優化,調整了全球供應鏈,降低了企業整體的采購成本。本文對其他風冷螺桿式冷水機組的模塊化設計研發具有一定的參考意義。
