引言

根據電力施工、檢修作業安全要求,配網變壓器臺架及配電線路在經過停電、驗電、接地等安全措施轉為檢修狀態后才能進行后續作業。停電和驗電操作通常站在地面就可以完成,接地操作通常需要爬上變壓器臺架或者桿塔,而爬上臺架進行高壓側接地操作,工作效率低,且存在安全風險。

1傳統隔離開關

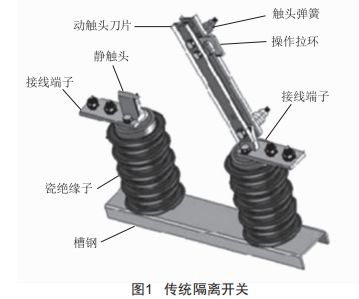

現有的配電網變壓器臺架戶外隔離開關(圖1)主要起隔離作用,隔離開關拉開后在停電設備與帶電設備之間形成一個明顯的斷口,但不具備接地功能,由于隔離開關拉開后靜觸頭仍帶電,為防止安全事故發生,不在隔離開關動觸頭側接線端子安裝接地線,通常選擇在隔離開關下端的跌落式熔斷器上端安裝接地線,但在更換跌落式熔斷器作業時,接地線容易脫落和擺動,且妨礙作業人員的正常工作。

2戶外接地隔離開關設計

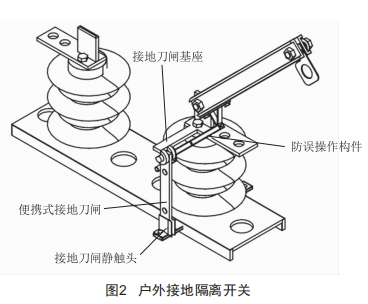

為了解決在變壓器臺架高壓側掛接地線不方便的問題,本文對傳統隔離開關進行了改進,設計了一種戶外接地隔離開關,如圖2所示。操作人員無需爬上變壓器臺架或桿塔安裝接地線,站在地面采用絕緣操作桿即可完成接地操作。

在傳統隔離開關的基礎上,該戶外接地隔離開關主要進行了以下四點改進。

(1)在動觸頭側接線端子加裝接地刀閘基座用于掛接接地刀閘。

(2)在槽鋼上加裝接地刀閘靜觸頭。

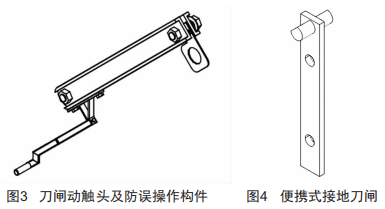

(3)在隔離開關動觸頭刀片上加裝防誤操作構件,如圖3所示。

(4)配置了便攜式接地刀閘,如圖4所示。

3戶外接地隔離開關操作

與傳統的戶外接地隔離開關相比,本文所設計的戶外接地隔離開關接地和拆除接地操作都十分方便快捷,下面分別對接地操作和拆除接地操作進行介紹。

3.1接地操作

接地操作前必須保證隔離開關已完全拉開,并進行驗電,驗明隔離開關動觸頭側確無電壓,然后才能進行接地操作。接地操作時,將絕緣操作棒頂部橫勾插入便攜式接地刀閘上端圓孔內,此時便攜式接地刀閘懸掛于操作棒頂部:操作人員站在地面用絕緣操作棒將便攜式接地刀閘舉起懸掛至接地刀閘基座內:將絕緣操作棒插入便攜式接地刀閘下端圓孔內,并將便攜式接地刀閘頂入接地刀閘靜觸頭內,即完成接地操作。

3.2拆除接地操作

將絕緣操作棒頂部橫勾插入便攜式接地刀閘下端圓孔內,并將便攜式接地刀閘從接地刀閘靜觸頭內拉出:將絕緣操作棒頂部橫勾插入便攜式接地刀閘上端圓孔內,并將便攜式接地刀閘從接地刀閘基座內取出,即接地已拆除。

4技術優勢及特點

(1)在變壓器臺架檢修作業時,該戶外接地隔離開關的使用能更加方便地實現操作人員進行高壓側接地操作。

(2)該戶外接地隔離開關在動觸頭刀片上安裝有防誤操作機構,可以防止接地刀閘合上時合隔離開關。

(3)正常運行情況下,便攜式接地刀閘不掛在接地刀閘基座內,有效防止了誤操作的發生,同時不需要每個戶外接地隔離開關都配置一套便攜式接地刀閘,減少了材料的使用量。

(4)便攜式接地刀閘采用帶缺口的圓柱型設計,當便攜式接地刀閘合上時,能穩定地固定在基座內,不易脫落且接觸良好。

5結語

本文針對配網變壓器臺架上高壓側接地操作不便的問題,設計了一種戶外接地隔離開關。該隔離開關的使用能方便作業人員在變壓器臺架高壓側進行接地操作,提高了作業效率,且其設計有防誤操作機構,能有效防止誤操作的發生,具有較大的推廣應用價值。
