引言

基于江門市海逸星辰小區工程設計分析其用電負荷要求,以確定其配電房選址及容量。本工程總建筑面積為107656.8m2,由7棟一類高層住宅建筑、4棟低層商業、1棟高層公寓及地下車庫組成,本文對該小區的用電負荷等級及供電要求、變配電所選址、用電負荷計算及配電系統設計等相關問題進行了分析。

1用電負荷等級及供電要求

根據GB50016一2014《建筑設計防火規范》、JGJ16一2008《民用建筑電氣設計規范》附錄A的要求,消防用電負荷、應急照明、航空障礙照明、走道照明、警衛照明、安防系統用電、客梯用電、排污泵、生活水泵用電為一級負荷,其他負荷為三級負荷。

根據JGJ16一2008要求,一級負荷應由兩個電源供電,當一個電源發生故障時,另一個電源不應同時受到損壞;2009版措施要求,一級負荷需要雙電源末端互投。所有主供電源由低壓配電房引出,備用電源由發電機房引至,在末端配電箱設置雙電源切換裝置以滿足一級負荷用電。

本工程柴油發電機房設置在地下車庫,由柴油發電機組提供第二回路應急電源。當市電停電、缺相、電壓或頻率超出范圍,或變壓器故障時,取變壓器低壓主開關上端頭失壓信號作為發電機的延時啟動信號,延時5s自動啟動柴油發電機組,柴油發電機組30s內達到額定轉速、電壓、頻率后,投入額定負載運行。當市電恢復30s后,由ATs自動恢復市電供電,發電機組經冷卻延時自動停機。應急電源與市電采取電氣和機械聯鎖,防止應急電源與市電并列運行。當采用自備發電設備作為備用電源時,自備發電設備設置自動和手動啟動裝置。設置自動報警或停止運行等預防措施,確保當柴油發電機房及儲油間通風設備發生故障時能阻止可燃物釋放或使設備斷電。

2變配電房選址

應根據建筑特點、用電負荷計算、選址環境、可靠的供電條件及節能等因素來選擇變配電所的位置,應選擇在靠近負荷中心、接近電源側、方便進出線、方便設備運輸?shù)膱鏊?并考慮以后的發展預留容量。

根據現行規范及當?shù)毓╇姴块T要求,變電站、配電所原則上不采用地下或半地下式,且避免設置在低洼點,嚴禁設置在建筑物的最底層,其室內外標高應高于建筑物外市政道路、排水設施標高0.3m。變配電所不應設在潮濕、經常有積水的衛生間、廚房等正下方,若受條件限制設在正下方,可在此處設置局部雙層板,并留0.5m高夾板,以便檢修。所有變配電所不應有任何給排水管道或其他無關管線穿越,電房位置不能有伸縮縫。

根據海逸星辰小區性質,設置2個公變房及1個專變房,1#公變房對1~3棟住宅及低層商業供電,2#公變房對4~7棟住宅供電:專變房對高層公寓配電。在2棟、6棟、公寓首層分別設置變配電所,大門向小區內開啟,采用雙開門,門寬不少于2.0m、高不少于2.5m,門前可停放工程車。

3用電負荷計算及配電系統設計

根據現行規范,對于用電負荷,建筑面積80m2及以下住宅按4kw/套,81~120m2的住宅按6kw/套,121~150m2的住宅按8kw/套,面積超過150m2的按60w/m2,商業按照100w/m2(若商鋪層高較高,可選取150w/m2)計算。

3.1用電負荷計算

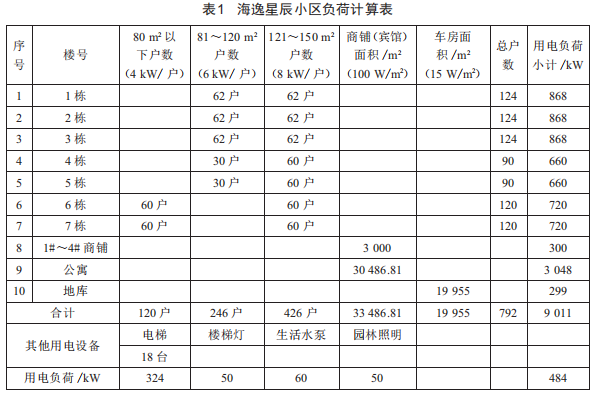

按上述依據計算本工程負荷,如表1所示。

每個配電房的變壓器容量應該充分考慮功率因數、同時需要系數、配變經濟運行系數、能效系數以及當?shù)氐膮^(qū)域系數等因素,遵循經濟運行原則合理選擇。變壓器容量按以下公式計算:

以上功率因數、同時需要系數、配變經濟運行系數、區域系數以及能效系數按以下原則取值:

(1)功率因數取0.8。

(2)100戶及以下同時需要系數取0.6,100~400戶取0.5,400戶及以上取0.4。

(3)配變經濟運行系數取0.7。

(4)區域系數目前江門地區取1.05。

(5)能效系數取0.9,今后可按節能設備應用的實際情況進行相應調整。

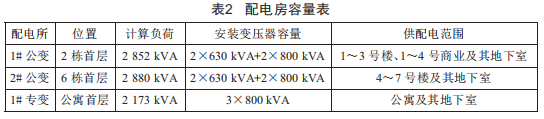

10層以上的高層建筑公用變壓器單臺容量不應超過800kVA,本次工程按照地區標準在變配電房預留充電樁容量。根據以上要求,確定各變配電房容量如表2所示。

各臺變壓器低壓側應裝設無功自動補償裝置,無功自動補償裝置容量按變壓器容量的20%~40%設置,采用共補與分補相結合的補償方式,補償后功率因數在0.95以上。

3.2配電系統設計

本工程采用TN-S系統,配電采用放射式和樹干式相結合的接線方式,住宅、商鋪按一戶一表計量,電表箱設在各棟地下一層集中電表間內:大商業、辦公按不同使用性質及使用用戶分別計量,住宅用電負荷計量應采用一戶一表制,采用集中抄表形式。住戶、商戶配電箱開關選用能同時切斷相線中性線的斷路器,并采用自恢復式過欠壓脫扣保護。

工程所有消防用電回路其過負荷保護應作用于信號,而不作用于切斷電路:若采用空氣斷路器保護,其整定電流應不小于設備額定電流的1.5~2倍,以防切斷電路。

4結語

本文根據國家標準規范對海逸星辰小區用電負荷等級、變配電所選址、用電負荷計算及配電系統設計等進行了簡單分析。高層建筑電氣方案的設計直接影響到整個建筑的設計,而且與使用和維護密切相關,設計人員應有一定的超前意識,更多考慮節能、環保、實用、易操作等要求,為住戶提供更實用、更貼切、更安全的居住條件。
