引言

隨著計算機通信技術的快速發展 , 自動化技術在變電站中的運用變得越來越廣泛 ,在保證系統設備安全運行的前提下 ,也提高了變電運維整體的管理水平。為了減輕變電站運維人員的勞動強度 ,達到無人值守的控制水平 ,變電站的自動化設備在不斷改造和升級 。但是隨著變電站設備的不斷改造和更換 ,原有二次控制電纜因施工時未懸掛標識牌或其他原因?qū)е聵?biāo)識牌無法識別的情況時有發生 ,這些二次控制電纜的走向和末端通過施工圖紙已無法確定 。一般二次控制電纜均敷設于電纜溝內 , 電纜溝內控制電纜數量較多 ,很難找到目標電纜 ,而揭溝蓋板尋找電纜工作量較大 , 因此通過人工尋找無標識牌控制電纜走向及末端較困難。

1 工作原理

尋線儀由信號探測器、信號震蕩發生器以及相應的適配線構成 ,其工作原理如下:首先 ,信號震蕩發生器發出信號 ,信號通過耦合線夾等專用輔材注入目標線纜 ,使待測線纜發出特定頻段的電磁信號場:其次 ,在線纜疑似敷設方向使用高靈敏度的感應探測器感應該電磁信號場的強度:最后 ,根據信號探測器所產生的信號強弱差異 ,可以快速確定目標線纜的走向 。尋線儀是變電運維實施人員在日常工作中查找目標線纜路徑的便捷工具 ,可在檢修施工過程中為確認無標號電纜走向帶來極大的便利。

2 尋線儀裝置結構

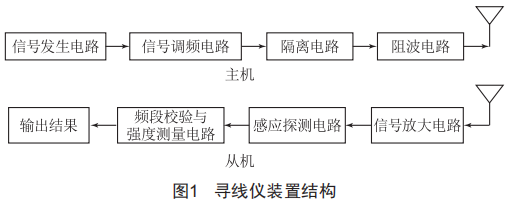

尋線儀主要由兩部分組成 ,分別是主機部分 、從機部分 ,如圖1所示。

主機部分主要是根據特定的規則 ,產生相應高頻信號 ,通過非直接接觸式耦合線夾注入到電纜中 。為了防止信號在傳輸過程中發生巨大消耗 ,主機采取差模電感阻波的設計思想 ,而不是采用直接接觸式耦合線夾上加裝電磁阻波的方式 。主機可以發出相鄰多個頻段的高頻信號 ,從機可以近距離接觸所耦合的電纜線 ,通過對應頻段的強度來區分電纜線芯對應關系 ,可以避免單一頻段被線纜電磁場干擾而影響效果。

從機部分主要通過增益天線在不揭開蓋板的情況下測試電纜的走向 ,利用增益天線發出的信號來進行電纜的尋線探測。為了防止干擾信號影響探測結果的準確性 ,利用選頻濾波的方法和特定報文格式的對應性 ,從而確保信號的準確性。最后 ,通過報文解析方法對得到的信號和目標信號進行校核 ,整個檢測過程具備良好的人機交互 ,可以使檢測人員簡便快捷地判斷出正確的目標電纜。

主機硬件部分設計如下:

(1)FPGA模塊:可編程邏輯陣列FPGA內部邏輯資源及其 DsP硬核豐富 ,將其作為主機編碼調制的發生模塊 ,可以充分滿足尋線高速編碼的要求 ,在其內部完成高速載頻信號的產生和編碼調制的數字化合成[2]。根據FPGA與旋鈕的交互功能 ,主機工作模式可通過旋鈕進行設定:此外 ,FPGA狀態指示功能可將電源及工作狀態通過LED顯示出來。

(2)MCU模塊。MCU功能主要由基于TI的芯片實現 ,包含內置A/D、D/A轉換功能 ,處理速度快 ,抗干擾能力強 ,穩定性高。此模塊還含有外部數據接口 ,可以和其他外部模塊進行數據交互 ,從而使得數據傳輸處理變得簡單方便。

(3)模擬信號合成電路:該部分電路采用高速模數轉換芯片 ,其優點是轉換速率高 ,且所合成的波形雜散指數和諧波等比較低 。利用該芯片對FPGA所生成的數字信號進行D/A轉換 ,得到高頻率載頻調制信號 , 以便進行下一步的信號調理功能分析。

(4)信號調理電路:主要包含濾波電路 、放大電路及防護電路三部分 。信號調理電路的功能是調理模數D/A轉換后所得到的信號 ,濾除信號中由采樣時鐘產生的高頻鏡像信號 , 以此獲取較強的信號驅動能力。

(5)信號檢測電路:信號發生設備包含一個輔助電路一信號反饋檢測電路 ,該電路根據現場要求的實際情況 ,通過檢波主通道輸出信號的能力 ,來判定當前位置線纜發出信號場的強度 ,然后以監測值為基準進行調整 ,確保信號可以在一定的范圍內穩幅輸出。

(6) 電源電路:主機中的硬件電路所需電壓值設定為寬

幅。 電源電路主要采用高效的鋰電池充電管理電路以及變換電路 ,大大提高了電源利用率。

從機硬件部分結構與主機類似 ,設計如下:

(1)主控模塊 。從機的主控模塊采用高效的CPU核心模塊 ,運行速率快 ,計算效率高 ,可對數據進行采集、解析、記錄、存儲以及對指定設備進行功能控制 。采用按鍵的方法進行設備操作 ,具備豐富的指示方式 ,可以對輸出結果進行顯示和蜂鳴報警提示 ,并對分析結果進行直觀的顯示。

(2)檢波/解調模塊。檢波/解調模塊主要是作為信號的接收、解析、處理、傳輸通道 。在整個傳輸?shù)倪^(guò)程中 ,對主機發出的探測信號 ,通過低通濾波的方法去除干擾信號 ,再運用運算放大器進行相應的信號放大處理 ,后面一路信號通過信號解調器進行解調處理 ,將信號解調的報文傳輸?shù)街骺啬K中 ,另外一路信號通過功率檢波器進行檢波 ,得出檢測值 ,并將檢測結果傳輸?shù)街骺啬K中 。主控模塊通過解調報文和檢測值進行記錄、分析和對比 ,作為后面選取目標電纜的主要判斷依據。

(3) 電源模塊。電源模塊主要是為各個主要的硬件模塊提供供電電源。整個電源模塊采用大容量的鋰電池 ,利用電壓變化的方法 ,將固定電壓轉換為適應各種硬件的供電電壓 ,使得設備正常穩定運行。

3 結語

變電站內二次控制電纜布置錯綜復雜 ,控制電纜沒有標識牌或標識牌不清晰的情況經常存在 ,在進行變電站綜合自動化改造或者直流接地查找以及缺陷處理時 ,如果遇到無法識別相關控制電纜走向及末端的情況 ,借助本文所述尋線儀 ,能夠快速識別目標控制電纜的走向 ,提高工作效率 ,減少勞動力消耗 ,為檢修人員確認路徑提供了有力手段。
