引言

在經濟飛速發展的社會,隨著高科技產品和高度信息化設備的廣泛應用,用戶用電的產值日益上升,用戶用電需求越來越大,對供電可靠性的要求也越來越高,因此配電網的可靠性評估不可或缺。而現有的可靠性評估算法在分析大規模復雜配電網時存在計算量大、耗時較多的問題。

雖然故障模式后果分析法(FMEA)、最短路法、網絡等值法等方法已在電網可靠性評估領域得到一定的應用,但采用以上方法進行可靠性評估時,所需要計算的配電網設備狀態數會隨著系統中設備個數的增長呈指數分布的規律增長,因此這些方法難以用于對大規模且復雜的電力系統進行可靠性評估。在序貫蒙特卡洛模擬法(sequentialMonteCarlosimulationmethod,sMCM)的基礎上,我們提出了一種新的可靠性評估算法一基于負荷路徑的序貫蒙特卡洛模擬法(sequentialMonteCarlosimulationmethodbasedonloadpath,sMCM二LP)。sMCM二LP分為搜索負荷路徑、故障模擬、指標統計、系統指標計算四大部分。

1SMCM二LP原理

采用sMCM對配電網中設備的運行狀態進行抽樣,設備的運行狀態有運行狀態、停運狀態兩種。

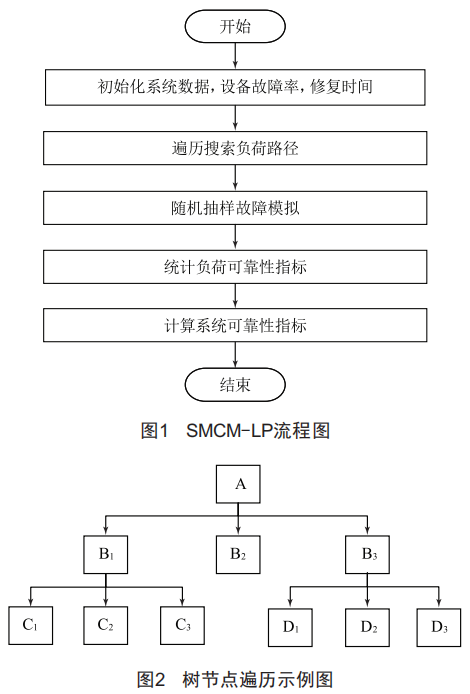

通過遍歷搜索網架結構數據,找出影響負荷可靠性的設備路徑。采用蒙特卡洛法,建立一個概率模型,對電網中設備的狀態進行隨機抽樣,得到故障設備,從而求得設備所影響負荷可靠性的指標,最后根據系統中所有負荷可靠性指標計算系統的可靠性指標。其流程如圖1所示。

2負荷路徑搜索

廣度優先搜索的基本思想如下:先訪問一個起始根節點A,接著由節點A開始,依次訪問與節點A連接的所有未訪問過的節點B1,B2,…,Bn;然后再依次訪問與節點B1,B2,…,Bn連接的所有未訪問過的節點C1,C2,…,Cn;再?gòu)倪@些訪問節點出發,訪問與它們連接的所有未被訪問過的節點,依次循環,直到所有的節點都訪問過為止。圖2所示示例中,廣度優先搜索算法的遍歷順序?yàn)锳二B1二B2二B3二C1二C2二C3二D1二D2二D3。

配電網最基本的功能是給用戶供電,而配電網中的設備停運可能會導致一個或多個用戶停電。為了更好地記錄設備故障對負荷停電的影響,我們采用廣度優先搜索遍歷算法來確定負荷的路徑,并把負荷與其對應的路徑記錄下來,這樣當某一設備故障時,就能快速地找到該故障設備所影響的負荷,并計算所影響負荷的可靠性指標。

3故障模擬

3.1設備狀態抽樣

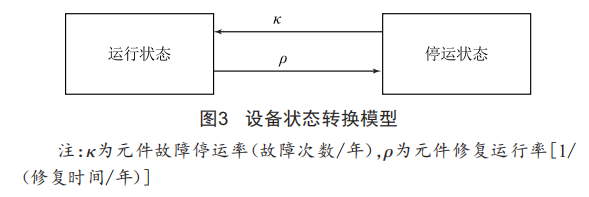

配電網的構成主要包括輸電線路(母線和導線)、變壓器、隔離開關、斷路器、熔斷器、聯絡開關及負荷等,從電網可靠性的角度來看,配電網內的設備都是可以修復的。配電網中設備的運行狀態有運行和停運兩種狀態,而絕大部分設備都是可以修復的,其狀態變化情況可通過穩定的"運行一停運一運行"的循環過程來進行模擬,如圖3所示。

設備處在運行狀態的持續時間稱為平均持續運行時間(MeanTimetoFailure,MTTF),設備處在停運狀態的持續時間稱為平均修復時間(MeanTimetoRepair,MTTR)。設備從運行狀態轉到停運狀態時,系統進入停運狀態;當設備被修復或維修完成時,系統進入運行狀態。圖4顯示了一個設備的運行一停運時間模擬序列。

圖中MTTF和MTTR是隨機參數,而且會有不同的概率分布圖,最常用來模擬這些曲線圖的概率分布主要有伽馬分布、泊松分布、對數正態分布和指數分布等。一般來說配電網中的設備故障率符合浴盆曲線的變化規律,也就是說,設備在剛開始投運時期故障率會比較大,但隨著磨合期的結束,設備的故障率會處于一個相對穩定不變的狀態,而到老化期時,設備的故障次數增多,故障率又會急劇升高。這里所研究的可靠性評估算法,是針對設備處于穩態不變的運行期,即設備的故障率為一個常數。因此,設備的投用曲線是服從指數分布的,平均持續工作時間MTTF和平均修復時間MTTR服從負指數分布,即MTTF有概率密度函數如下:

式中,f(l)表示設備在l時刻發生故障停運的概率;g(l)表示設備在l時刻被修復完成進入運行的概率。

從而得到f(l)與g(l)的概率分布函數如下:

式中,F(l)表示設備停運時刻小于l的概率;c(l)表示設備修復時刻小于l的概率。

對式(2)進行計算,可得:

式中,F'(l)表示設備持續運行時間為l的概率;c'(l)表示設備修復時間為l的概率。

所以,F'(l)和c'(l)均為區間[0,1]之間的數。因此,可以利用計算機通過產生位于[0,1]之間的隨機數,計算設備的持續運行時間和修復時間,其計算公式為:

式中,61、62均為[0,1]之間且均勻分布的隨機數。

采用上述方法,對設備的MTTF和MTTR分別進行交替抽樣,就可以得到如圖4所示的設備狀態變化交替循環過程。

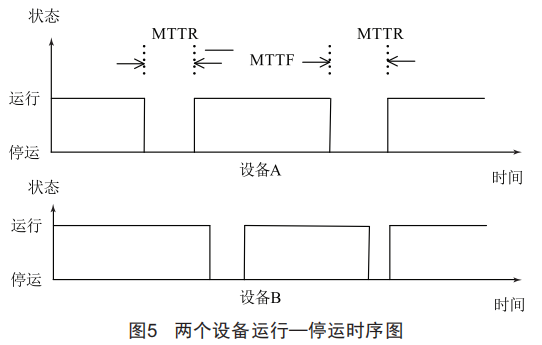

按照公式(4)進行計算之后,可以得到系統中每個設備在一定模擬時間內的運行狀態變化序列。這里以兩個設備為例,A設備、B設備的運行狀態變化序列如圖5所示。

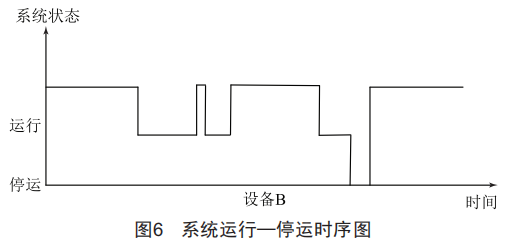

根據圖5,將兩個設備的啟停變化序列相比較、合并,就能夠得到該系統的運行狀態變化序列,如圖6所示。

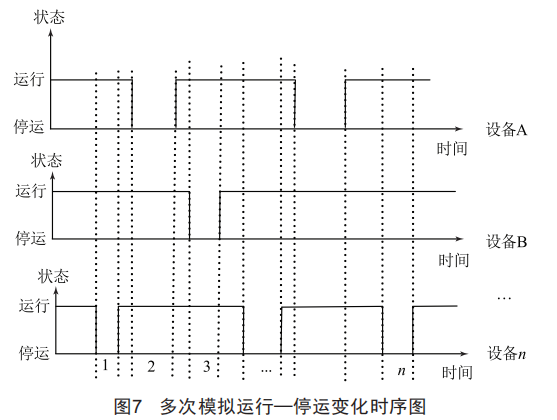

經過多次模擬得到圖7,并根據系統中所有設備的運行狀態變化序列數據,進一步計算所有負荷以及整個系統的可靠性指標。

3.2設備故障模擬

假設某配電網系統中共有N個設備,且這些設備的運行時間都是服從對應參數的指數分布。系統中的每個設備都有一定的故障率和修復時間t,設備的故障率和修復率分別為s和p,其中p=1/l。

(1)對系統中N個設備產生N個服從(0,1)均勻分布的隨機數,利用公式(4)求出N個設備的無故障工作時間MTTF。

(2)從N個設備中找出MTTF最小的設備MTTFi作為故障設備,并將其最小正常工作時間結束點記錄為該設備的故障時刻。

(3)產生新的隨機數6,求故障設備i的

(4)如果設備i第一次故障,則計算故障設備i可靠性指標并保存,根據故障設備i的可靠性指標,統計故障設備i影響的所有負荷的可靠性指標一平均停電次數和平均停電時間。

(5)產生新的隨機數,并求得對應的MTTFi',則故障設備i新的無故障工作時間為MTTFi=MTTFi＋MTTR＋MTTFi',將第i個設備與其他沒有發生故障的設備的MTTF進行比較,并找出MTTF序列中值最小的MTTFi。

(6)判斷MTTFi模擬時間是否已經達到一年以上,未達到一年時,返回的負荷點可靠性數據累加到當年負荷點指標中:達到一年以上時,計算前一年的可靠性指標,并循環進行下一年模擬統計,直到超出仿真年限停止模擬,所有負荷的停電次數和停電時間取平均值,便可得到各負荷點的可靠性指標。

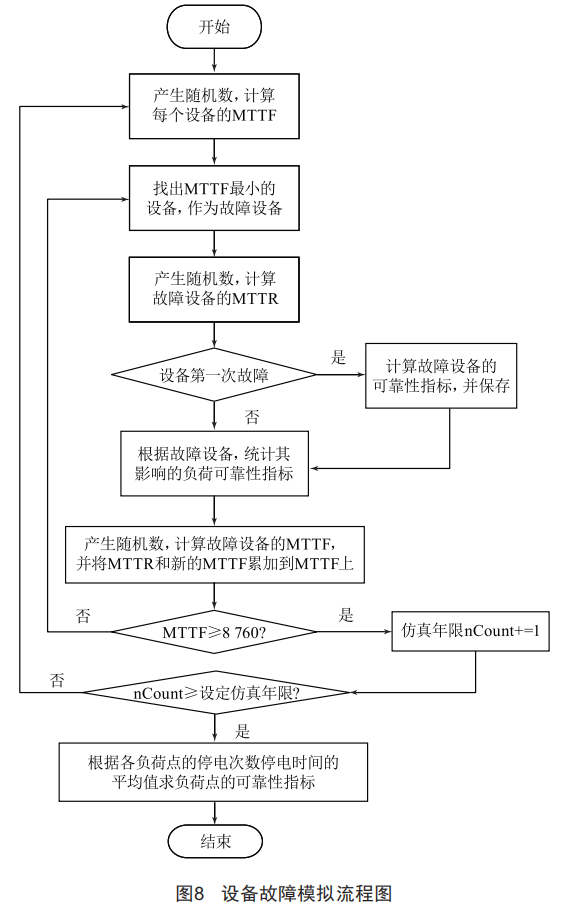

設備故障模擬流程如圖8所示。

4實驗結果分析

我們進行了軟件設計開發,下面以圖9所示算例系統結構圖為例進行SMCM-LP的驗證與分析。

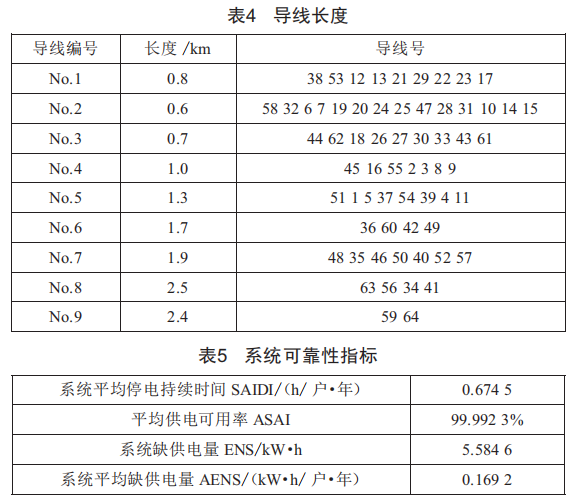

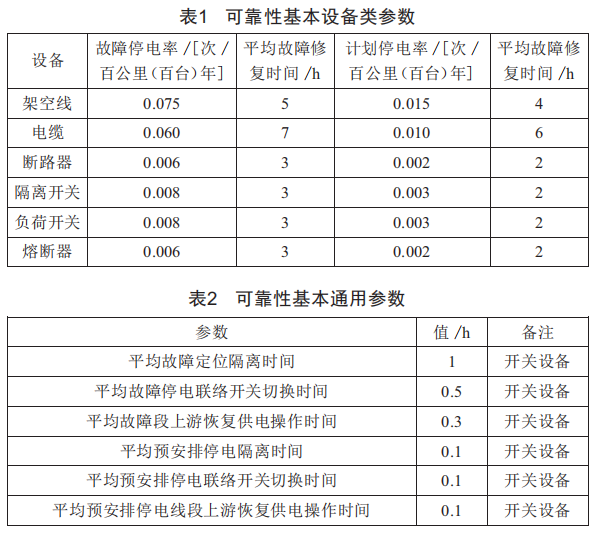

在如圖9所示的算例系統結構圖中包含了一段35PV母線、一段10PV母線及+4段饋線、40個熔斷器、40個變壓器、9個斷路器和17個隔離開關。oF為斷路器、Ds為隔離開關、N/A為聯絡開關、CL為負荷。系統內各個設備的具體參數如表1~4所示。

本算例采用的是設置仿真年限進行配電網可靠性評估計算的方式,這里以10000年為仿真年限進行可靠性評估計算,最終得出系統的可靠性指標如表5所示。

5結語

隨著經濟的快速發展,用戶對供電可靠性的要求越來越高,而電力網絡的不斷擴大化和復雜化,使得以往傳統的可靠性評估方法達不到理想的效果。本文所述基于負荷路徑的序貫蒙特卡洛模擬法,通過大量的隨機抽樣,結合配電網停電的隨機性及可靠性基本參數,計算各種復雜配電網的可靠性指標,能夠更好地促進配電網可靠性的提高,達到用戶的需求。此算法首先對配電網進行建模,然后采用廣度優先搜索遍歷算法在故障模擬之前進行負荷路徑的遍歷,并保存影響負荷的設備,以便故障模擬時能快速地統計故障設備影響的負荷可靠性:另外,采用設備可靠性指標值存儲模式保存設備影響負荷點的停電時間和停電次數,在故障模擬過程中可以大大縮短故障設備所影響負荷點可靠性指標的計算時間,提高可靠性評估計算的效率。
