引言

托盤運輸線是一種以鋼制托盤為載體,將物料送達目的地的運轉裝置。本文中所述的托盤運輸線作為鋁加工冷軋工序段的唯一物流設備,承擔著整個冷軋工序的鋁卷的調度、存放、運輸?shù)裙δ堋Ｈ欢?在實際的現場生產過程中,不同工藝生產要求的鋁卷,在托盤運輸線上并不只是按照單一的路徑運行,而是存在多種運輸路徑。因?yàn)槲锪险{(diào)度運輸情況較為復雜,需要大量的人工操作,造成了效率低下,同時也因?yàn)槊课徊僮魇炙悸凡灰恢?導致現場經常出現返工性的運轉,造成了能耗損失、資源浪費。

鑒于這種情況,有必要根據現場生產產品的工藝需求,規劃開發不同的物流路徑,同時固化在編程控制器中,實現操作人員一鍵操作就能使目標鋁卷自動到達位置,有效提高了勞動生產率。

1技術方案及原理

1.1物流規劃

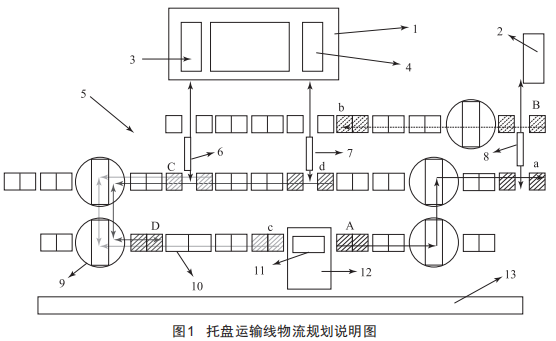

托盤運輸線的整體物流規劃如圖1所示。

1.2功能說明

托盤運輸線5設置在2300mm冷軋機1及其準備站2和卷材立式倉庫13之間,其配置的設備類型主要有運卷接口碼頭12、運輸銀道10和旋轉運輸銀道9,其中10和9按照規劃組合搭配成整體的運輸線,運卷接口碼頭12包括運載托盤移動小車11。圖1中6和7分別是冷軋機出口側運卷小車和入口側運卷小車,各自承擔將卷材從卷取機3送達托盤運輸線和將卷材從托盤運輸線送達開卷機4的任務:8為準備站運卷小車,其作用是保證卷材在托盤運輸線和準備站2間的來回運轉,完成預制品的生產前準備。

由運輸銀道10和旋轉運輸銀道9等典型部件組成的托盤運輸線,載物托盤按照設定路徑實現將物料自動運轉送達目標位置,如圖1中的A一a、B一b、C一c箭頭線路均屬于自動運轉路徑:再由操作人員將目標位置的托盤根據生產實際需求和現場安全狀況手動送達各接口點,如圖1中的6、7、8、12,實現線上物料轉移。

自動運轉路徑C一c中的D一d箭頭線路,為在不影響其他路徑自動運轉的前提下,切換成手動模式在D一d區域內手動實現托盤調頭、檢驗等輔助作業流程。

2實現物流規劃的技術措施

2.1托盤定位方式

托盤運輸線由帶電機驅動的分塊銀道組合而成,每個單臺電機驅動的銀道組作為一個定位單元,許多的定位單位集合起來,從而組成了整條托盤運輸線。

3結語

按照前文所述的方法,通過編程實現后,將該全自動路徑規劃托盤運輸線投入生產運行。經過效益測算,平均節約運轉輔助時間1min/鋁卷,降低總基礎電耗約0.95kw·h/鋁卷,即運轉卷材時可節約約0.57元/鋁卷,同時節約了一個操作人力,大大提高了生產效率。
