引言

隨著經濟社會的不斷發展,我國公眾對環境問題的重視程度日益提高,環境保護意識進一步增強。越來越多的人開始提倡"無碳生活"。無碳小車是依據能量轉換定律設計的一種將重力勢能轉換為動能的驅動裝置。為了實現用重力勢能驅動小車前進這一要求,小車中應包含能量轉換裝置、小車驅動裝置等結構設計。針對人們?nèi)粘Ｉ钪薪?jīng)常要使用的各種短距離移動設備,如家用移動吸塵器、玩具小車等,研究與開發使用無碳動力的載具便擁有了重要的意義和發展前景。

1基本原理

無碳小車是一種將給定重力勢能轉化為小車行進所需動能的機械裝置,重力勢能通過一個給定質量的鉛錘下落獲得,小車行進過程中所需的能量全部由重力勢能提供。系統通過一根彈性小且耐磨性佳的繩子連接,一端繞在小車的驅動軸上,另一端掛在鉛錘頂部。繩子的支點為高于鉛錘高度的一個定滑輪,在掛有鉛錘的情況下帶力逆向旋轉驅動軸將繩子纏繞在驅動軸上,同時提高鉛錘的高度,實現能量的儲存。

2機械結構

2.1原動機構

通過一個定滑輪,用一根細線將重物和驅動軸連接起來,當重物下落時,重力勢能轉換為動能,驅動小車前進。

2.2傳動機構

傳動機構由各個齒輪組合而成,主要用于控制能量轉化率和車速。在設計時應保證傳動機構的簡潔、可靠、高效。轉向機構有差速轉向、電控轉向以及曲柄連桿轉向三種方式。行走機構可分為雙輪同步、雙輪差速以及單輪驅動三種方式。微調機構包含滑槽、微調螺母,可以對車輛進行微調,確保小車精確前行。

2.3轉向機構

轉向由前方轉向輪控制,轉向輪固定在一根轉向軸上,該轉向軸與地面垂直,插入與地面平行的軸承中,其可以自由轉動。轉向軸與舵機之間通過聯軸器相連接,通過舵機的轉動帶動轉向輪的轉動,從而實現小車的轉向。

3控制系統

3.1控制系統原理

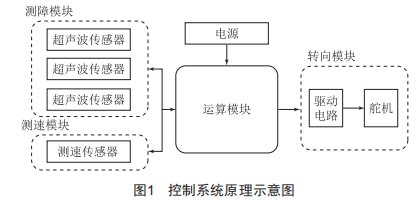

控制系統原理如圖1所示。

3.2算法設計

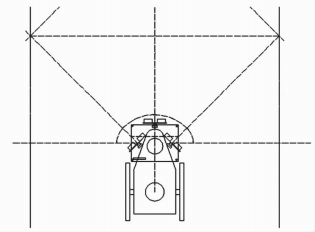

如圖2所示,前方超聲波傳感器測得的距離記為FCsBs,這是判斷小車是否遇到障礙物的首要參考變量。左右傳感器測得的距離記為LCsBs和RCsBs,這兩個數值在大多數情況下是可以直接用來判別小車轉向方向的。當然這樣會有很大的誤差,甚至在實際應用中因?yàn)檎系K物的不確定性導致避障失敗。因此要將這兩個值分解為小車與道路的距離Ls、Rs及沿小車行進方向的一個距離值LFs、RFs。

圖2 算法示意圖

正常情況下,默認小車沿道路中軸線運動,所以,測得的Ls應等于Rs,這是小車行進時應有的狀態,在后面小車遇障的時候也應在置信道路內保持此狀態。同理,在正常情況下,LFs與RFs也應大致相等,這也是判斷小車是否遇障的一個重要指標,其可以幫助判斷前方傳感器是否進入盲區,提高避障的準確性。

3.3避障方式

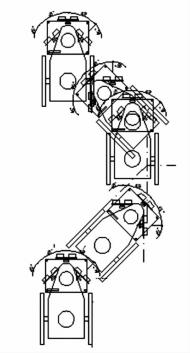

小車的越障方式為舵機旋轉帶動轉向輪轉向,可通過改變單片機定時器的值從而改變相應占空比的值,進而調整舵機的旋轉角度。本次設計小車分別左、右旋轉角度為459。轉向后,通過傳感器探測角度變換判斷車頭是否完成轉向。轉向完成后舵機歸中保持沿此方向行進。如圖3所示,當小車右轉后,右方傳感器的檢測角度與道路垂直,這時只需判斷該距離是否為置信賽道的一半即可,置信道路的寬度為發生轉向前LS的值加小車寬度加RS的值。這樣不管障礙出現在左側還是右側,亦或是兩側都有,小車都能很好地完成轉向。

圖3 避障方式圖

轉向完成后,發送信號使舵機回轉45o,使小車沿賽道中軸線行進,直到完全越過障礙后,小車回到無障礙模式,此時系統重新校正,控制舵機向離賽道遠的一方轉向,歸中前行,直到RS和LS的值相等且等于賽道寬度的一半。然后再反轉45o,歸中。此時小車回到正常的行進軌道上,完成了避障。

4結語

相較于重力勢能轉換為機械能的能量轉化機械結構設計,電控自主避障系統的研究具有更廣泛的應用前景和實際意義。隨著"無碳"載具研究的不斷深入,其影響范圍越來越大,相信在不久的將來,"無碳"載具會真正地融入人們的生活,讓"無碳"出行惠及大眾。
