引言

很早之前帶電作業就已經在國內開展,但由于個人安全防護工具及絕緣遮蔽用具不能很好地保護工作人員的自身安全,因此部分配電線路停止了帶電作業。為提高配電系統的運行可靠性,各供電單位對配網的帶電作業給予了高度重視,研究、制定了規范的作業步驟,并使之不斷充實、完善,現在配網帶電作業已經可以高效開展。供電企業隨著發展開始實施精益管理,對現場技能實操工作開展要求越來越高,如對設備安裝、綁扎線工藝都有著嚴格的要求。

1存在問題分析

在帶電接火過程中,首先應將接線與被接線的導體部分可靠接觸,而后用準備好的扎線進行纏繞(綁扎),通常情況下,操作人員會用老虎鉗(圖1)對綁扎過程進行輔助,這樣不僅對操作人員的操作水平提出了很高的要求,而且使用老虎鉗的過程中很容易傷到扎線部分,造成接火部分容易產生尖端放電及發熱現象,嚴重情況下可能會縮短使用壽命甚至發生斷線事故。

圖1 傳統帶電接火使用的工具一老虎鉗

導線連接的質量直接關系到整個線路能否安全可靠地長期運行。對導線連接的要求是連接可靠,接觸電阻小,電氣絕緣性能好。最常見的綁扎線方法:多股銅導線的T字分支連接,將支路芯線909折彎后與干路芯線并行,然后將線頭折回并緊密纏繞在芯線上(圖2)。

圖2 T型連接

2解決方案

為解決上述技術缺陷,設計了一種綁扎線輔助工具,本設計可使綁扎線操作變得簡單,且不會損壞扎線,能夠廣泛應用于帶電接火、低壓導線斷線修復和拉線制作。該工具在類似"拍板"的基礎上,在板端設立了一個可供穿入的卡槽,卡槽后端設有半圓形凹槽,另外獨立設置一圓形孔洞,扎線根據材料的不同穿入不同的部位,鋁扎線穿入半圓形凹槽,銅鐵線穿入圓形孔洞,手持手柄部分繞接線部分進行轉動,即可實現扎線在接線部位的纏繞。

3技術原理及實施

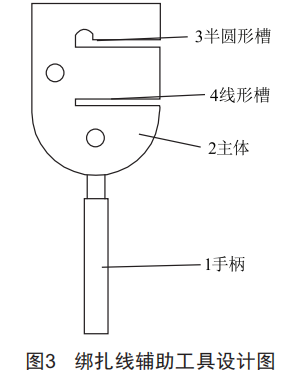

本文所述綁扎線輔助工具包括兩個部分:手柄1和主體部分2(圖3)。

(1)手柄1:固定在主體部分2的一側,并且手柄1上設有絕緣護套,以保障操作人員的扎線安全。

(2)主體部分2:由鐵塊構成,保持其韌性。主體部分2設有半圓形槽3和線形槽4,線形槽4設置在半圓形槽3的一側。半圓形槽3和線形槽4的開口方向一致,可使扎線方向一致,更快捷。半圓形槽3橫向部分,其大小大于扎線的大小,便于扎線進入半圓形槽3,并能防止扎線左右滑動。

該工具的使用方法:導線綁扎過程中,將主線和支線緊密靠在一起,先用扎線做好主線和支線的前端固定連接,接著將扎線前端穿入半圓形槽3中,防止扎線左右滑動,然后將扎線后端穿入線形槽4中,將主體部分2靠近主線和支線的側面,手持手柄1對繞接線部分進行轉動,即可實現扎線在接線部位的纏繞(圖4)。

圖4 綁扎后效果

進行導線連接時,導線連接處的絕緣層已被去除。導線連接完成后,必須對所有絕緣層已被去除的部位進行絕緣處理,以恢復導線的絕緣性能,恢復后的絕緣強度應不低于導線原有的絕緣強度。因此,每根導線上都要包纏至少兩層絕緣膠帶,每根導線都應包纏到完好絕緣層的兩倍膠帶寬度處。

4實施效果

本文所述綁扎線輔助工具主要能達到以下效果:

(1)綁扎線輔助工具夾持部位為圓形/半圓形部位,避免了老虎鉗尖銳夾口部分對扎線的損傷:

(2)綁扎線輔助工具使扎線通過半圓形凹槽/圓形孔洞,操作手持端繞接線部分進行轉動,極大地降低了操作要求:

(3)獨立設置一圓形孔洞,扎線根據材料的不同穿入不同的部位,鋁扎線穿入半圓形凹槽,銅鐵線穿入圓形孔洞。

采用該綁扎線輔助工具進行綁扎,不但接線美觀整齊,而且不會損傷扎線。導線上不會出現倒刺現象,這樣就不會刮傷外層絕緣膠帶,間接地對接口處的絕緣性能起到了保護作用。

5結語

該工具的研制解決了帶電接火過程中的兩大問題:一是對操作人員的操作水平要求高:二是使用老虎鉗的過程中很容易傷到扎線部分,造成接火部分容易產生尖端放電及發熱現象,嚴重情況下可能會縮短使用壽命甚至發生斷線事故。

該工具的研制降低了操作要求,減少了風險,提高了帶電接火的作業效率和工藝水平,有利于保障電網和設備的安全穩定運行,可推廣至各級供電公司應用。
