1故障概述

配屬三亞所的1248車組擔當D7163/4/3次(?？跂|一?？跂|)運營任務,12:40車組運行至白馬井一臨高南區間,IDU報06車HVAC壓縮機2低壓故障(代碼7340),機械師查看舒適度界面,06車顯示28℃,通知機械師將06車空調打至強制半冷后制冷效果良好,維持運行。查閱該車組近期的檢修記錄,確定該車組06車空調故障并非首次出現,前期的處理方式為庫內使用電腦連接空調控制板查看壓力值正常,打開空調檢修蓋板檢查空調管路未發現泄漏點,觀察膨脹閥和干燥過濾器并未出現結霜現象:為保險起見,已對該空調機組排氟,注入氮?dú)膺M(jìn)行檢漏處理,也未發現泄漏現象,隨后重新加注制冷劑,檢查空調制冷工作正常。

2線上處理故障的報告

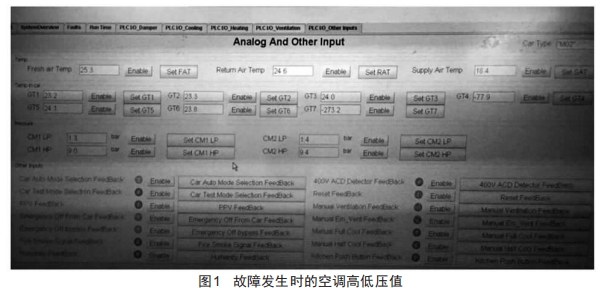

安排技術人員在車組終到三亞站時添乘該車組,使用筆記本電腦連接該空調機組的控制板,在美萊克空調維護平臺上觀察自動模式下兩套機組的低壓值均偏低,結合現場的故障現象即客室溫度較高,空調蒸發器所處位置有冷凝水滴落,綜合前期對該故障的處理情況,將故障判定為蒸發器堵塞導致蒸發器結冰,由于此時是終到三亞站,有20min的上下客時間,在強制模式下啟用通風模式,目的是通過強制通風的方式融化蒸發器上的結冰,在通風模式下工作15min后恢復空調制冷模式,交替啟動兩臺壓縮機,從監控數據上觀察空調低壓值趨于正常,此時空調的制冷效果正常,體感指數正常。故障發生時空調的數值如圖1所示。

該車組入庫檢修期間,在打開空調檢修蓋板時發現為蒸發器1外表結冰(圖2),后續處理為更換蒸發器,更換蒸發器后該空調功能正常。

圖2 蒸發器結冰

3原因分析

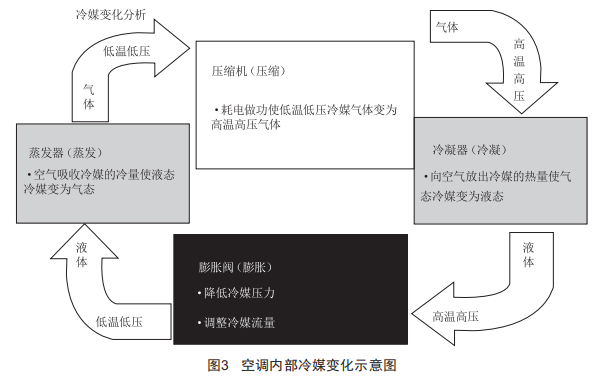

首先明確空調內部的冷媒變化如圖3所示。

針對1DU中提示的空調壓縮機低壓故障,我們首先應當確定空調的低壓開關(低壓監測裝置)位于壓縮機之前的管路,空調的高壓開關(高壓監測裝置)位于壓縮機之后的管路,之所以將這兩個開關設置于此處,是因為制冷劑處于壓縮機之前時壓力最低,制冷劑剛從壓縮機出來時壓力最高。我們不能單純地認定壓縮機高低壓故障就是壓縮機的問題,換而言之就是這項故障在表述上有歧義,其實質上是空調管路的高低壓故障,但由于故障表述上加了"壓縮機"這三個字,易造成誤導,使得檢修人員將故障查找的方向局限于壓縮機,籠統地將故障歸結于壓縮機的問題,而實質上應當將查找故障的范圍覆蓋整個制冷環路,如圖4所示。

壓縮機低壓故障其本質就是管路的低壓故障,造成管路低壓故障的常見原因包括:

(1)制冷劑泄漏導致低壓故障:

(2)制冷管路堵塞導致制冷劑的流動受阻,引發低壓故障:

(3)熱交換不徹底,空調制冷工作的本質就是利用制冷劑易于汽化及液化的物理特性,引入機械做功對熱量進行搬運,若蒸發器的熱交換不徹底,會導致制冷劑在此環節不能完全汽化,依然處于汽液共存態,由于管路內的壓力檢測裝置僅能檢測氣體壓力,就會因制冷劑汽化不足而引發低壓故障:

(4)傳感器自身存在問題,誤報低壓故障。

從故障現象上看是蒸發器結冰,最初我們將故障原因判斷為蒸發器堵塞導致,但細想之下,空調制冷環路的堵塞一般發生在管路拐角、頸縮及干燥過濾器處,但是蒸發器內部管路并不符合上述特征,經各方討論,后續將故障的查找方向調整為空調蒸發器熱交換不徹底。結合故障發生期間海南地區正處于降溫階段,且從現場得到的照片上看空調蒸發器的表面潔凈度較低,綜合之下認為本次空調壓縮機低壓故障的原因是:由于蒸發器表面潔凈度較低,且發生故障期間海南地區全島降溫,導致空調蒸發器熱交換不徹底,制冷劑在此環節不能完全汽化,依然處于汽液共存態,進而導致低壓故障的發生。

4線上應急處置

針對線上運行的車組出現空調壓縮機故障,對于隨車機械師而言,首先應當對此類故障有足夠深的認識,也就是壓縮機低壓故障并非只指壓縮機故障,故障的本質為空調管路低壓故障。針對上文列舉的4種可能引發空調低壓故障的原因,下面將闡述線上可能的應急處理方式,所有故障應急處理的背景為該車組此時在線上運行,能夠調動的資源僅為隨車機械師一人,并無可以連接空調主機的筆記本電腦。

故障的初步判斷:此時1DU顯示壓縮機低壓故障,客室溫度升高,首先打開空調控制柜,確認故障壓縮機控制接觸器是否已經跳開,隨后對空調進行斷電復位操作(客室空調對應空開為OF51,司機室對應空開為OF55),復位后觀察空調是否恢復正常工作,觀察壓縮機接觸器KM11(KM21)是否正常吸合(同時也要注意持續跟盯觀察一段時間,不排除在運行一段時間后繼續報低壓故障導致接觸器跳開),如果空調在復位操作后能恢復正常運行,那就將故障歸屬于系統的偶發性故障:如果后續空調繼續報壓縮機低壓故障而導致壓縮機接觸器跳開,此時使用空調本地控制旋鈕將空調置于手動半冷位,觀察該車廂溫度是否恢復正常:如果將空調置于手動半冷位后車廂溫度仍未有明顯下降,首先需與客運乘務長做好溝通,對車廂內乘客進行安撫工作,同時將相鄰客室的溫度調低,隨后觀察該車廂空調蒸發器所對應的那塊客室頂板有無冷凝水滴落的現象,終到站時打開客室頂板拆卸觀察空調濾網潔凈度,如果空調濾網潔凈度差且蒸發器格柵有結冰現象,則不再將該濾網安裝回原處,將拆卸的濾網妥善放置好后恢復客室頂板,隨后將空調置于手動通風位(機理是僅使用送風機融化蒸發器上的冰塊),1omin后即可恢復空調正常工作:如果空調濾網潔凈度較好,但蒸發器格柵仍有結冰現象,將拆卸的濾網復位并恢復客室頂板,同樣也使用手動通風位融化蒸發器上的結冰,10min后即可恢復空調正常工作。

注意:拆卸客室頂板檢查空調狀態的操作應當在列車終到站后客室內無旅客時進行,若此時室外溫度較高且旅客反映客室體感指數較差,可以酌情考慮在運行途中執行上述應急處置,但應與客運部門溝通,請求對方給予協助。

若是由于低壓傳感器故障導致空調壓縮機停止運行,最明顯的故障現象就是客室舒適度正常,使用點溫儀點溫出風口溫度及車廂內溫度正常,此時只需要將空調置于手動半冷位,便可恢復空調正常工作。值得注意的一點是,本文說明的應急處理方式僅適用于空調壓縮機低壓故障,不適用于空調壓縮機高壓故障。

5建議與展望

針對蒸發器潔凈度較差的情況,筆者查閱了CRH1A一A一、二級修作業指導書,并未發現關于空調蒸發器清潔的專項修作業要求,建議在二級修作業中增加關于空調蒸發器清潔的專項修作業,或者各運用所結合所處地區的環境質量下發針對蒸發器清潔的臨時任務。

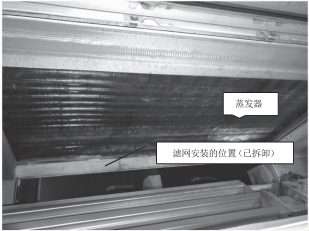

在實際工作中,筆者發現對于空調蒸發器的清潔絕非易事,車頂打開空調檢修蓋板后的情況如圖5所示,可以直觀地看出蒸發器所處的位置,現場檢查附著在蒸發器上的污物較為濕潤,其狀態為黏著在蒸發器表面,僅依靠吸塵器的吸力無法清潔蒸發器表面的污物:無法使用清水沖洗,因為蒸發器下方就是客室,若直接用清水沖洗則會導致污水進入客室內部:使用濕無紡布僅能清潔蒸發器表面,無法真正清潔蒸發器內部,因為蒸發器的構造為蜂窩狀的散熱片,蒸發器扇熱格柵如圖6所示。

圖5打開空調檢修板后情況

圖6蒸發器扇熱格柵示意圖

建議配制蒸發器專用清洗劑,可在免拆蒸發器的前提下噴灑至蒸發器表面,待污垢軟化后使用無紡布擦拭。在清洗劑的配置方面最好使用酸洗緩蝕劑,因為它考慮了化學反應因素,同時輔以固體酸洗清洗劑,這樣就不會對金屬造成腐蝕傷害。還可以加入泥垢剝離劑和中和鈍化劑,目的是達到徹底清洗的效果,并保護金屬表面。

另外,建議將壓縮機高低壓故障的故障表述更改為"空調管路高低壓故障",方便檢修人員更迅速地對故障點進行判定。
