RS瑞森健康照明整體解決方案

現今，人們對光健康更加重視，LED照明燈具已經從對光效、節能和成本的需求，提升到對光品質、光健康和光環境的需求，特別是近年來電子產品，尤其包括LED燈具造成的藍光危害、青少年視力下降、近視重度化等問題日漸突顯，使國家、社會、家庭等，從上至下認識到健康照明的普及的重要性。

1. 高PF無頻閃芯片-研發契機

鑒于國內學生近視率不斷攀升，并隨著健康照明觀念逐漸普及，研究表明燈具的頻閃是造成近視的主要因數之一，但是縱觀國內芯片方案設計公司，少有專門研究設計無頻閃芯片的方案，基于改變芯片行業現狀的使命感，瑞森半導體應需投入研發高PF無頻閃方案，打造“健康照明整體解決方案”。

2. 產品介紹

瑞森經過研發并量產高品質的LLC恒流架構方案，RSC6105S~RSC6120S系列芯片實現高效率、節能、無頻閃的特點，線路簡單可靠。該方案經市場驗證三年多來，客戶反饋良好，生產直通率高達99.5%以上,無頻閃的效果可以從根源上避免不良燈光對眼睛的危害！

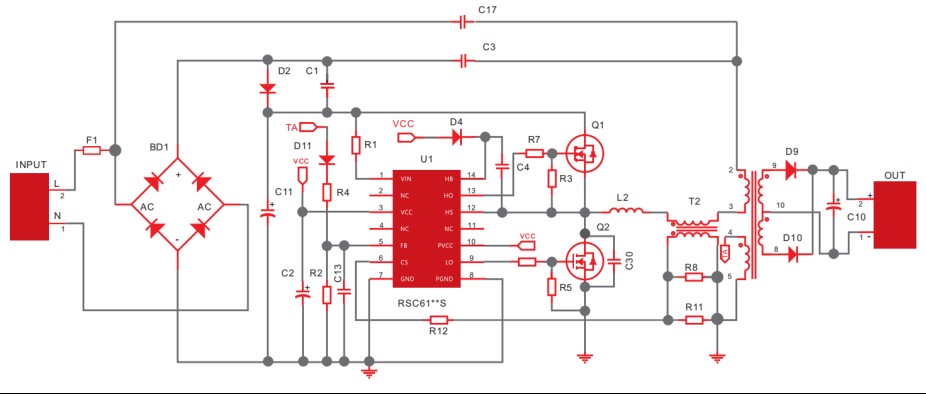

RSC6105S~RSC6120S系列芯片是適用于LLC諧振拓?fù)洌瑤в邪霕蝌?qū)動的恒流控制電路的芯片,內部還集成了邏輯輸入信號處理電路、欠壓檢測電路、過壓保護電路、過溫保護電路、CS反饋信號整流電路、誤差放大器電路、壓控振蕩電路、電流過零檢測電路（ZCD）、電平位移電路等模塊；并且可自動設置死區時間，防止高端和低端輸出功率管的同時導通，不挑功率器件，讓方案設計變得簡單可靠。

芯片方案電源電壓工作范圍是8V~20V，靜態工作電流為 720uA ，啟動后通過變壓器輔助繞組供電，關斷高壓啟動，降低功耗；變壓器輔助繞組還具備另外一個功能，通過上偏與下偏電阻的分壓輸入到FB腳，進行空載電壓的最大值限定；

芯片方案工作頻率可達130KHz，輸入電壓范圍高達600V以上，滿足上橋MOS的直接驅動需求；芯片方案具有完善的保護功能：短路保護，開路保護，過溫保護等；

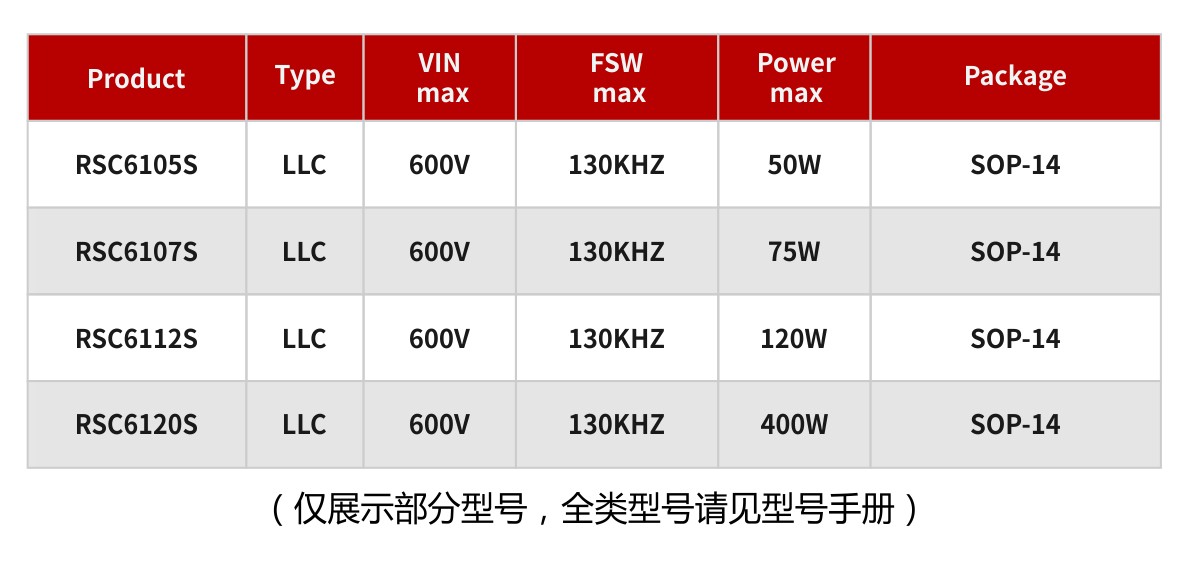

3. 產品推薦

芯片型號分為四個型號，對應方案的功率段如下：

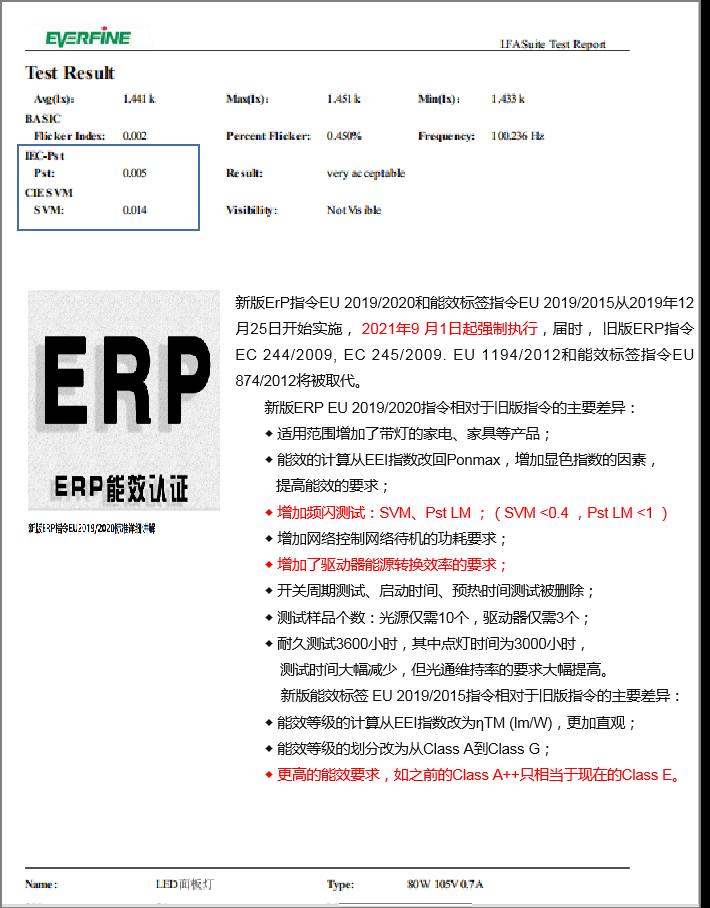

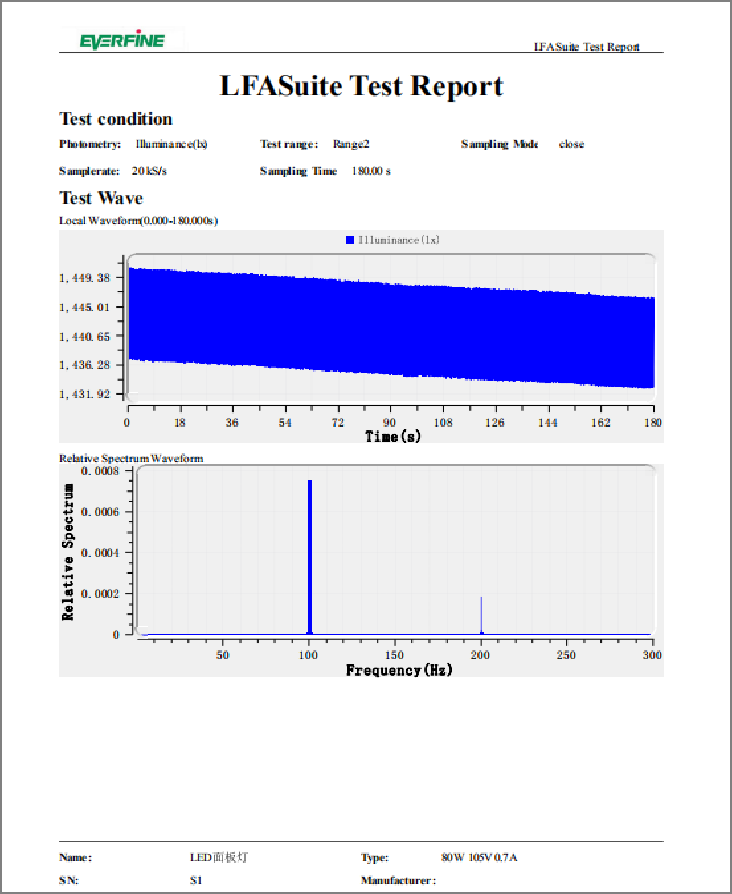

4. 頻閃指標測試參數

整機方案達到的頻閃指標測試參數：

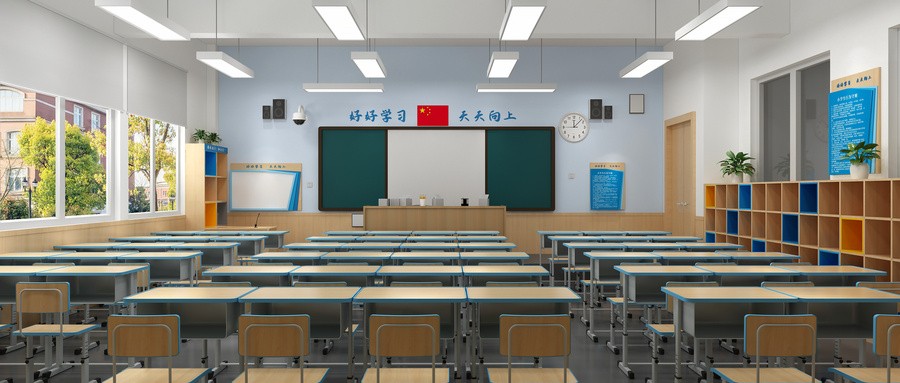

現方案廣泛應用于教育照明、護眼燈具、高端商業照明、體育館照明、道路照明、工業照明等場所。瑞森半導體提供滿足不同功率系列的產品方案，給予品牌支持，我們還能提供專業的設計服務，為您業務拓展提供保駕護航。瑞森半導體助力打造健康學習、工作的照明環境，提供整體健康照明解決方案。

瑞森半導體，智造中國芯，持續創新為健康照明保駕護航！

無頻閃驅動IC產品型號：RSC6105S RSC6107SRSC6112SRSC6120S

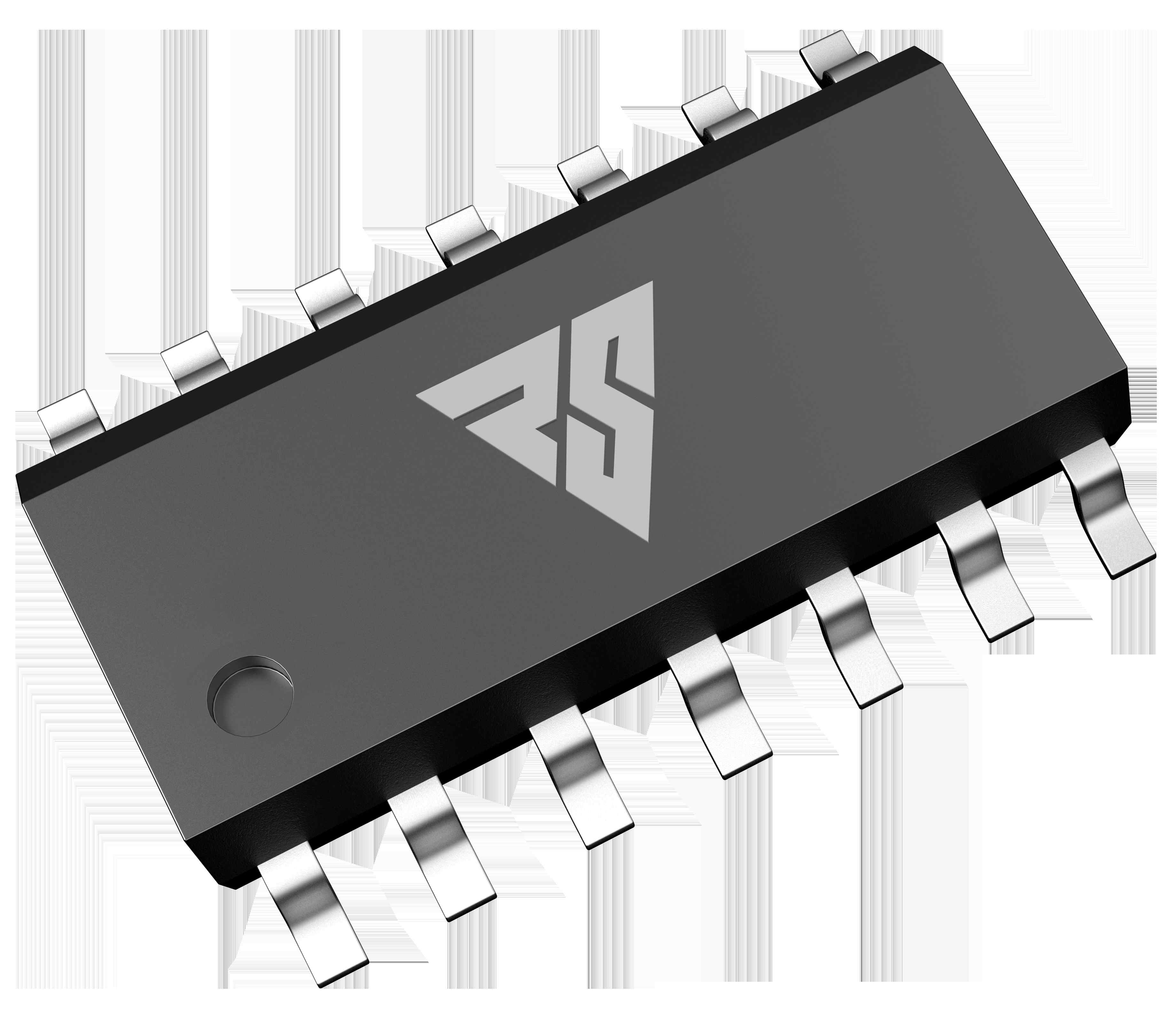

SOP-14封裝圖
