3.24 orcad在移動器件的時候，怎么讓連線不跟著一起動呢？

答：orcad在繪制原理圖過程中，需要對器件進行移動，有如下幾種操作的小技巧，如下列所示：

鼠標左鍵選中元器件，按住鼠標左鍵不松，就可以對元器件進行任意位置的拖動，若此元器件已經與其它電路相連，這些連線會跟著一起移動；

按住Ctrl鍵，再使用鼠標左鍵進行元器件的拖動，其作用是復制一個元器件，不做任何連接，與選中元器件、按Ctrl+C的功能是一致的；

拖動元器件的時候，若是連接關系不動、只移動走元器件，操作的方法就是按住Alt，然后左鍵拖動元器件，則只拖動改元器件，其連接關系保持不動。

3.25 orcad中如何添加文本標注、圖形標注呢？

答：在運用orcad繪制原理圖的時，為了更加清晰明確的表明原理圖的含義,方便其他設計人員進行查看或者修改，我們一般會加一些文本標注或者是圖形標注，操作的方法如下：

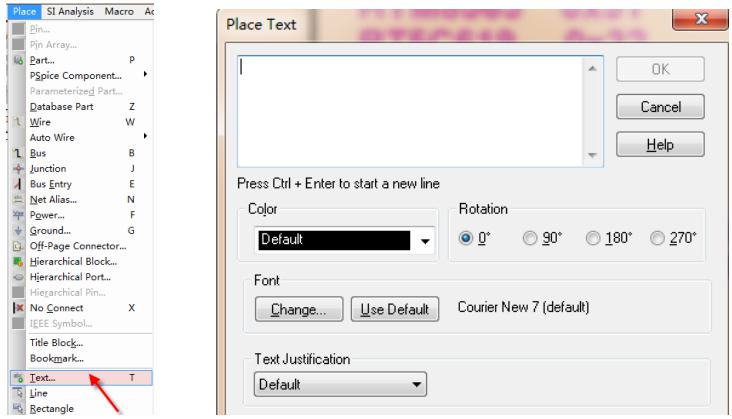

添加文本標注，執行菜單Place→Text，或者按快捷鍵T，會彈出的放置Text的文本屬性框，如圖3-43所示；

圖3-43 放置Text示意圖

在彈出的屬性對話框中輸入所需要標注的文字，按Ctrl+回車鍵可以換層；

Color屬性中，設置添加的文本文檔的字體顏色，Rotation選項中可以選擇添加的文本文檔的角度；

Font選項中可以設置添加的文本文檔中的字體類型、字形以及大??；

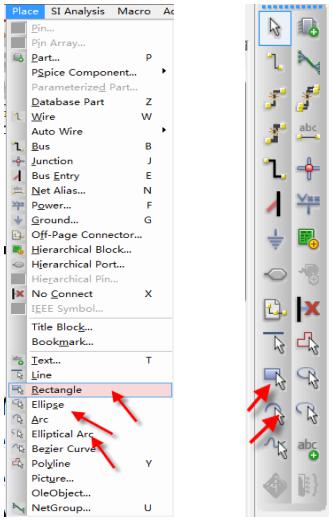

添加圖形標注，可以添加不同形狀的標注，執行菜單Place→Rectangle/Elipse等，或者是點擊右側的圖形菜單選擇圖形，如圖3-44所示；

圖3-44 放置圖形示意圖

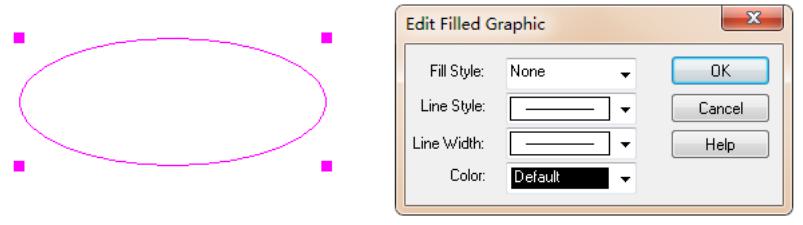

任意選擇一種圖形放置后，雙擊該圖形的屬性框，可以對圖形框的屬性進行設置，可以選擇填充的樣式、外形走線的樣式、外形走線的寬度以及填充的顏色，如圖3-45所示：

圖3-45圖形標注屬性示意圖
