【2022年10月10日，德國慕尼黑訊】采用電池供電的電器是業界增長最快的細分市場之一，此類應用需要節能、穩健和高性價比的電池充電方案。為了滿足這一需求，英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出了適用于反激式拓?fù)浣Y(jié)構的ICC80QSG單級脈沖寬度調制（PWM）控制器，進一步擴展了英飛凌旗下AC-DC控制器IC的產品陣容。該IC專為電池充電應用量身定制，與CoolMOS? P7超級結（SJ）MOSFET配合使用，實現輸出功率高達130W的、可擴展的功率設計。這款產品還適用于適配器、打印機、個人電腦、電視、顯示器、機頂盒、音頻放大器等應用。

ICC80QSG電池充電IC支持準諧振模式多谷底開關（QRMn）。除了準諧振模式（QRM），還能防止進入連續導通模式（CCM）和在中輕負載下實現谷值開關的斷續導通模式（DCM）。產品通過將ICC80QSG與CoolMOS? P7 MOSFET器件配合使用，可以提高能效和降低電磁干擾（EMI）。并且，由于該反激式設計需要的散熱片和線圈較少，還節省了BOM成本。此外，集成了用于在輕負載條件下突發模式，有助于在待機模式下實現極低的功耗。ICC80QSG可在突發模式下降低柵極驅動芯片的輸出電壓，能夠滿足輕載或無載條件下極低的待機損耗要求，從而在整個工作范圍發揮出色的待機性能。

ICC80QSG采用次級側調節（SSR）控制方式，這是電流控制型電池充電的理想方案。為了獲得更高的設計靈活性，它提供了在給定的最大工作頻率下對應于谷底開關位置的可調的導通時間對照表，和用于限制輸入功率和電流使之可在低壓線路條件下安全運行的可調的最大導通時間。該IC憑借外部可調滯回過壓保護和欠壓保護，為初級MOSFET提供了保護。使其在輸入欠壓條件下即便使用較少的散熱器也不會過熱。憑借全方位的保護功能，ICC80QSG可為許多應用實現簡單、安全和強大的AC-DC電池充電器設計。

供貨情況

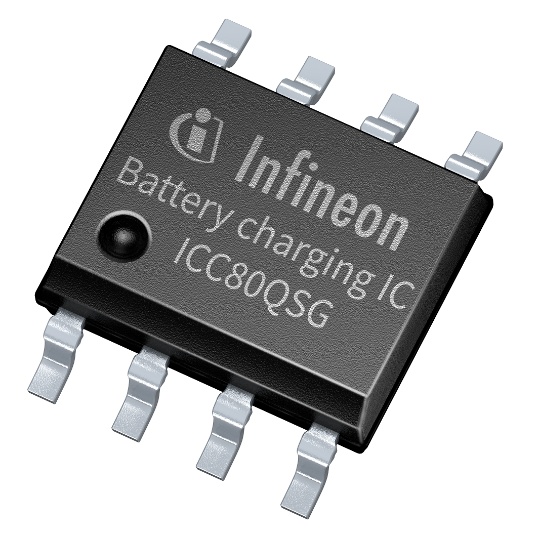

采用PG-DSO-8封裝的ICC80QSG電池充電IC現已開始供貨。
