引言

湖南某白酒生產企業的污水處理站為2013年建設,2014年投產運行,原先設計的工藝路線為"轉鼓格柵＋調節池＋微電解池＋水解酸化池＋UASB池＋CASS池＋BAF池＋脫色池＋澄清池＋除磷池":污泥處理采取的主要工藝為"污泥池＋帶式壓濾機＋污泥堆肥",污泥最終成為有機肥,脫水濾液及污泥池的上清液回流進入調節池。

原工藝設計在實際運行過程中存在諸多問題:

(1)微電解池并未發揮作用,僅作為預曝氣池使用:

(2)BAF池和脫色池僅作為出水池使用:

(3)原有處理工藝較為復雜,有些處理工藝并不適合釀酒廢水處理:

(4)未能有效發揮處理單元的作用,處理效率低下:

(5)缺氧池設計池容過小,導致時常出現出水總氮不達標情況。

本次改擴建工程將針對目前存在的問題進行分析和解決。

1污水站水量和水質分析

1.1水量分析

現狀污水處理站設計能力為1200m3/d,改擴建工程是在原污水處理站基礎上再增加污水處理能力1200m3/d,使得污水處理站整體設計能力達到2400m3/d。

1.2水質分析

該白酒生產企業在每年1月一6月和9月一12月正常生產,而在7月一8月期間因釀酒車間氣溫過高停止生產。停產期間污水站進水以生活污水為主,污水站進入設備檢修階段,等到9月1日釀酒車間復產,污水處理站恢復正常進水。

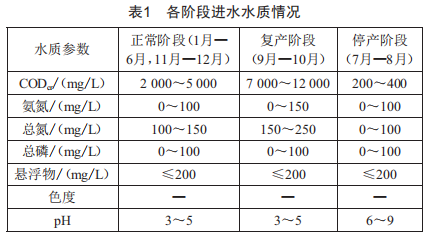

根據污水處理站提供的2018-01-01至2019-10-23的運行數據,同時對主要構筑物的進出水?dāng)?shù)據進行分析,主要包括CoDcr、氨氮、總氮、總磷、pH等,分別得出正常階段、復產階段、停產階段污水處理站的進水水質參數,如表1所示。

本項目改建后排水按照《發酵酒精和白酒工業水污染物排放標準》(GB27631一2011)中的"表3水污染物特別排放限值"間接排放標準執行。

2改擴建前存在問題和解決思路

依據現場踏勘情況,結合現場運維人員反饋和相關資料,梳理污水站各處理單元存在的問題,并提出如下解決方案。

2.1格柵

存在問題:現有轉鼓格柵年久失修,導致糧食耕殼去除效果不盡如人意,糧食耕殼漏料進入后續的處理構筑物,影響后續正常處理工作。另外,該格柵設置于地面以下,占地面積較大,檢修和日常維護極不方便。

解決方案:考慮將原有轉鼓格柵機拆除,更換為效率較高的內進水格柵機,通過修改管路和閥門,將格柵布置在地面上。

2.2調節池

現有調節池尺寸為22m×14m×4.5m,有效容積為1232m3,按照2400m3/d的設計進水規模,調節池的水力停留時間為12h。依據《釀造工業廢水治理工程技術規范》(HJ575一2010)第7.1.2.2條"調節池的水力停留時間(HRT)宜為6~12h",現有調節池可以滿足擴建后對水質水量調節的需求,本次改造可以利用原有調節池。

存在問題:

(1)現場管道閥門和管道銹蝕嚴重。

(2)水泵流量不滿足擴容后處理量要求。

解決方案:考慮更換為大流量的潛污泵,同時更換銹蝕嚴重的管道和閥門。

2.3水解酸化池

現有水解酸化池尺寸為10.45m×8.4m×4.5m,有效容積為351m3,按照2400m3/d處理量計算,上升流速和停留時間均滿足設計要求。因此,對水解酸化池原處理單元進行再利用。

存在問題:

(1)微電解池不起作用,填料淤積嚴重。

(2)水解酸化池的進水泵和出水泵流量偏差較大,導致時常出現水池滿水溢流的問題。

(3)管道和閥門銹蝕明顯。解決方案:

(1)清理微電解池的淤泥,將其改為pH預調節池。

(2)水解酸化池增加一根溢流管,當水位變大時,

污水可溢流進入調節池。

(3)更換銹蝕嚴重的管道和閥門。

2.4UASB池

現有UASB池單格尺寸為21.8m×16.8m×6.5m,有效容積為1779m3,UASB池正常工況下運行效果較好,但當9月份復產后,進水的C0Dcr負荷突然增大,其數值可達到7000~12000mg/L,容積負荷短時間內從0增加到4~5kgC0Dcr/(m3·d),由此產生了很多問題。

存在問題:

(1)瞬時沖擊負荷過大,出水無法達標。

(2)UASB反應池的出水產生浮泥現象。

(3)復產后UASB池運行維護難度大。

解決方案:考慮到復產初期的水質沖擊負荷較大,UASB池的容積負荷需要一個緩慢提升的過程。

(1)在復產初期,從水解酸化池出水管處引一路污水超越至應急池進行緩存,利用曝氣降解一部分C0Dcr,后續再用泵提返回到調節池中。

(2)在復產前一段時間,提前投加營養物質緩慢提升UASB池的容積負荷,提高污泥濃度及其活性。

(3)通過調節池平衡水量分布,復產初期緩慢提高進水水量,待系統逐步穩定后再提升水量。

2.5CASS池存在問題:

(1)現有CASS池中的灌水器和曝氣設備年久失修,曝氣效果差。

(2)正常運行時期CASS池的進水C0Dcr過低(200~300mg/L),其進水B0D5/TN的數值小于4,脫氮所需碳源供給不足,導致出水總氮不達標。

(3)原來設計的缺氧區池容過小,經計算無法滿足未來脫氮池容的要求。

解決方案:

(1)UASB池設計需充分考慮進水總氮出現峰值的情況,結合以往運行數據提供的廢水總氮150mg/L的濃度,確定總氮峰值為200mg/L。為確保有效脫氮,使得B0D5/TN的比值盡量控制在4~7,需要控制UASB池的出水C0Dcr數值,通過計算將UASB池出水C0Dcr控制在1000~1500mg/L比較適宜。

(2)為保證AA0池中進水C0Dcr數值不能過低,考慮增加一根超越管,當脫氮碳源不足時,超越部分水解酸化池出水至缺氧池。

(3)為滿足總氮的去除要求,按2400m3/d的處理水量和150mg/L的總氮設計,計算出脫氮池容積為1600m3,考慮到總氮指標要求嚴格,為使極端情況下總氮出現峰值時仍能滿足排水總氮達標的要求,本方案按照10%的富余量考慮脫氮池,新建脫氮池按照1800m3設計,經計算,現有CASS缺氧池、好氧池及灌水區尺寸為21.8m×18.0m×5.5m,有效容積為1960m3,滿足缺氧區容積要求,將原有CASS池整個改造為缺氧池,同時考慮生物除磷的要求,在生化池前段設置厭氧區。

2.6好氧池

存在問題:原CASS池全部改成缺氧池后,現有的好氧區已經取消,無法應對正常階段和復產階段的兩種工況。按照《厭氧-缺氧-好氧活性污泥法污水處理工程技術規范》(HJ576一2010),在正常工況時,為了滿足硝化和C0Dcr降解的要求,好氧區容積需達1800m3:在復產初期,鑒于水質沖擊負荷的影響(好氧池進水coDcr極端情況按6000mg/L考慮),得出峰值進水所需好氧池容積為9000m3。

解決方案:由于原CASS池中的好氧區已改為缺氧池,另外原事故池將作廢,因此本次改造中將好氧池和事故池合建在一起。新建的好氧事故池分為5格,單格池容為1900m3,中間設置手動閘門,前面3格為好氧池區域,后面2格為事故池區域,5格池體內部均設有管式曝氣裝置,可靈活應對不同的處理工況。

2.7沉淀池

存在問題:原設計cASS池淫水區,隨著淫水時間的推移,污泥液位上升,時常發生出水跑泥現象。

解決方案:新建輻流式沉淀池,進出水設計成常見的中間進水周邊出水方式,在自然沉降下通過中心傳動刮泥機將沉淀污泥收集到中心泥斗,再通過回流泵將污泥回流到厭氧池,剩余污泥則通過剩余污泥泵接入污泥濃縮池,上清液進入后續處理單元。

2.8除磷池

存在問題:

(1)現有除磷系統設計沒有考慮二期擴建的要求,無法滿足水量增加后除磷的需求。

(2)現有除磷設備老舊,需要更新?lián)Q代。

(3)目前采用化學除磷法,藥劑投加量較大,運營費較高。

解決方案:

(1)新建除磷系統,采用高密度沉淀池,通過沉淀污泥回流的方式,提高除磷效率,降低藥耗。

(2)鑒于該項目總磷高、藥劑消耗量大、藥劑成本高的特點,本方案生化階段考慮了生物除磷,將進入高效沉淀池的總磷控制在1mg/L以下,實現出水總磷濃度的降低,達到減少藥劑用量的目的。

2.9污泥濃縮池

存在問題:現狀污泥濃縮池直徑6m,池深3m,總?cè)莘e約85m3,根據《室外排水設計規范(2016年版)》(GB50014一2006)第7.2.1條要求"濃縮時間不宜小于12h,有效水深宜為4m",原有污泥濃縮池?zé)o法滿足擴建后污泥濃縮的需求。

解決方案:根據建設單位運行要求,結合污泥產生條件,本方案新建2座直徑6m的污泥濃縮池,同時新建管道,原有污泥濃縮池作為污泥中轉池,繼續保留。

2.10加藥系統

存在問題:加藥系統自動化程度低,人工投藥工作繁重,目前主要投加的藥劑有PAc、PAM、NaoH。

解決方案:重新定做PAC、PAM、NaoH加藥系統,增加加藥系統運行狀態遠程監控和自動制備程序,大大降低藥劑制備的勞動強度。

2.11風機房

存在問題:原系統曝氣采用3臺羅茨風機,噪聲十分大,電能消耗較大。

解決方案:選用2臺噪聲小、節能高效的磁懸浮鼓風機(Q=120m3/min,P=60kPa,N=150kw),按照一用一備考慮。

3改造后的調試及運行情況

本次擴建及改造項目于2021年3月開始實施,并于9月底完成設備安裝及工藝調試工作。

3.1UASB反應池調試

本系統中的UASB池屬于二次啟動模式,因此系統啟動難度小一些[1]。在8月初,每天向UASB池中投加一定量面粉,保持系統中污泥的生物活性。待8月底進水開始,通過調節池引少量的低濃度生產廢水,逐步增加進水水量和濃度,以提高UASB反應池的容積負荷。進水水量從40m3/h逐漸增至80m3/h,進水coDcr從3000mg/L逐漸提高至8000mg/L,容積負荷從0.5kgcoDcr/(m3·d)開始啟動,后面容積負荷提高幅度為0.5kgCoDcr/(m3·d),每次容積負荷提高后需穩定運行10d,直至系統出水穩定。

3.2AAO反應池調試

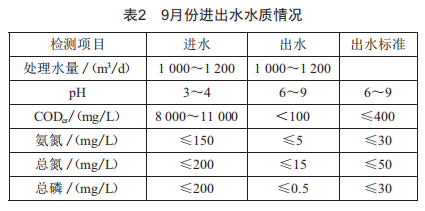

AAO池于7月份完成土建施工,之后利用新建事故池區域存儲大量未處理的生產污水,以此作為好氧池污泥培養的碳源,從原CASS池中引入污泥作為接種源,采用間歇性進水和悶曝方式培養污泥。待8月份污泥濃度達到3000mg/L(此時SV30達到30%左右)時,開啟內回流模式,逐漸提高厭氧區和缺氧區的污泥濃度。AAO池調試初期由于反硝化細菌生長緩慢,出水總氮經兩周左右才逐漸達標,經過一個月的水質調試,最終實現達標穩定排放,進出水參數如表2所示。

4改造中存在的問題反思

4.1UASB反應池出水中帶少許浮泥

UASB反應池設置了三相分離器,污泥結團之前仍會帶有一定松散污泥,此部分會隨水流跑出三相分離器,導致出水中帶出少部分污泥。通過化驗UASB反應池內絮狀污泥性狀,結合UASB系統的去除率和運行參數進行分析,得出需要控制進水容積負荷,同時增加排泥量和排泥時間,將污泥濃度控制在40~60mg/L。

4.2控制UASB池的pH值

在UASB池正常運行時,最佳pH為6.8~7.2,由于白酒廢水中含有大量有機酸而使pH偏低,在調試過程中需要重點關注pH值,嚴格控制酸化調節池中污泥濃度及活性與pH值的相互關系,這是保證UASB池運行穩定的關鍵性因素。因此,需要及時向水解酸化池中投加NaoH,確保系統在穩定的工況下運行。

4.3總氮控制

在運行過程中需要控制從水解酸化池至AAO池的超越水量,確保缺氧區脫氮有穩定的碳源供給,經過實踐論證,當AAO池內CoDcr≥600mg/L時,其脫氮效果較為穩定,出水總氮可以穩定在15mg/L以下。

5結語

本項目的改擴建工程現已完成,投運后幾個月的運行實踐表明,其水質指標符合國家規定的排放標準,達到了工藝改擴建設計的目的,證明工藝路線穩定可靠,從而為該企業未來的擴大生產奠定了良好的基礎,也為同類型白酒生產企業的污水改造提供了有益借鑒,因而有著良好的環境效益和社會效益。
