[導讀]本文將介紹低功耗系統在降低功耗的同時保持精度所涉及的時序因素和解決方案，以滿足測量和監控應用的要求。文中將說明當所選ADC是逐次逼近寄存器(SAR) ADC時的時序影響因素。Σ-Δ架構的時序考慮因素有所不同（參見本系列文章的上篇）。本文探討信號鏈在模擬前端時序、ADC時序和數字接口時序方面的考慮。

摘要

本文將介紹低功耗系統在降低功耗的同時保持精度所涉及的時序因素和解決方案，以滿足測量和監控應用的要求。文中將說明當所選ADC是逐次逼近寄存器(SAR) ADC時的時序影響因素。Σ-Δ架構的時序考慮因素有所不同（參見本系列文章的上篇）。本文探討信號鏈在模擬前端時序、ADC時序和數字接口時序方面的考慮。

模擬前端時序考量

圖1中的三個模塊可以分別予以考慮，從模擬前端(AFE)開始。信號鏈的類型會改變AFE，但有一些共同方面適用于大多數電路。

圖1.使用多路復用SAR ADC的AFE時序考量

圖2顯示了構成AFE的AD4696 SAR ADC、外部放大器和低通濾波器。AD4696是一款具有Easy Drive?特性的16位1 MSPS多路復用SAR ADC。雖然需要外部放大器和電路以與外部傳感器接口，但Easy Drive特性（例如模擬輸入高阻模式和基準輸入高阻模式）降低了模擬輸入和基準電壓驅動要求。在較高功率應用中，SAR ADC的抗混疊濾波器設計需要非常強，但對于較低帶寬信號的采樣（這是典型的低功耗應用），濾波器設計的要求不那么高。Σ-Δ架構的優點是，可以依靠數字濾波器來確定頻率響應，并使用外部抗混疊濾波器以調制器頻率濾波。在沒有過采樣且以固有質量濾波的情況下，需要外部模擬低通濾波器來防止任何高于采樣速率的較高頻率信號混疊到通帶中。低通濾波器還起到如下作用：降低模擬前端電路的寬帶噪聲，減少模擬輸入端發生的非線性電壓反沖，以及保護模擬輸入免受過壓事件的影響。同一原則也適用于時序考量。請參閱文章“低功耗精密信號鏈應用最重要的時序因素有哪些？——上篇”中的抗混疊濾波器部分。

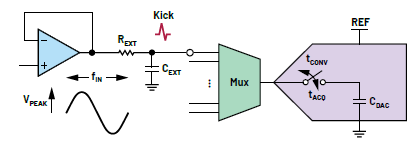

圖2.帶有外部反沖RC濾波器和驅動放大器的AD4696 SAR ADC

SAR ADC的采樣部分整合了采樣保持機制，該機制由一個開關和一個電容組成，可捕獲輸入信號，直至收集到轉換結果為止。

放大器級的設計過程分為兩個步驟。第一步是選擇信號調理放大器和外部抗混疊級，類似于本系列文章第一部分所討論的。下一步是選擇外部驅動放大器（其帶寬由增益決定；記住需要權衡功耗與帶寬），它將緩沖信號調理抗混疊濾波器輸出并驅動ADC輸入。下一步是設計反沖濾波器，將總電容CEXT + CDAC作為濾波器的總電容。

多路復用SAR ADC在切換模擬輸入通道時會發生反沖問題。每次開關閉合時，內部電容電壓(CDAC)可能與先前存儲在采樣電容(CEXT)上的電壓不同。當這些開關因該電壓差而閉合時，就會出現電壓毛刺。能量將在開關之間共享，電容端子之間測量的電壓將減半。CEXT和CDAC值會影響濾波器設計，在設計電路時需要加以考慮。AD4696數據手冊詳細說明了反沖和ADC驅動器的選擇，另外還提供了ADC驅動器工具和頗有幫助的培訓視頻。

AD4696有一種模擬輸入高阻模式，它會顯著降低電壓反沖的幅度，如圖3所示。模擬輸入高阻模式還能減少前端放大器和AD4696模擬輸入之間的串聯電阻導致的性能下降；與傳統的多路復用SAR ADC相比，外部RC濾波器中的電阻可以更大。使用較大REXT和較小CEXT可緩解放大器穩定性問題，而不會顯著影響失真性能。但是，如果使能內部過壓保護箝位以避免穩定性問題，建議CEXT至少應為500 pF。圖3顯示可以更快地對所需信號進行采樣，從而加快系統時序。

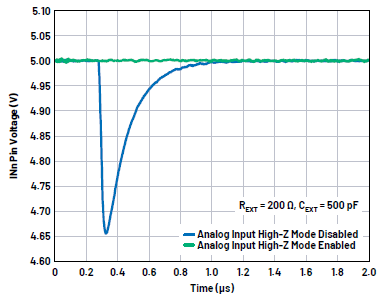

圖3.高阻模式對反沖的影響

ADC時序考量

ADC的選擇取決于企業的系統注重什么特性。有許多文章探討了就性能而言哪一個更合適，并比較了SAR和Σ-Δ技術。在低功耗領域，測量相似信號的SAR和Σ-Δ之間存在很大的重疊部分。有一點很清楚，SAR時序更容易理解。

圖4.AFE SAR時序考量

SAR ADC在某個時間點對輸入進行采樣，包括采集階段和轉換階段。在采集階段，采樣保持網絡或內部容性網絡充電（圖2）。在轉換階段，電容陣列切換到比較器網絡，DAC上的權重被修改，直至達到與模擬輸入相對應的數字碼。

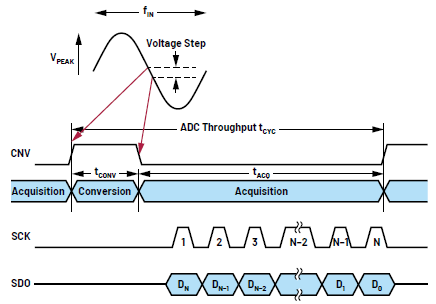

圖5.典型SAR ADC時序

數據手冊說明了最大轉換時間，AD4696為415ns。采集信號的最短轉換時間為1715ns，這是AD4696以500kSPS運行時的采集時間。轉換之間的時間是吞吐速率。

在時序方面，與SAR ADC相關的主要權衡是功耗與ADC采樣速率的關系。SAR ADC的優勢在于，采樣速率和電源電流之間具有直接的線性關系，這意味著它可以根據目標信號的帶寬進行調整。ADC內核在轉換之間會關斷，因此當以較低采樣速率（例如10kSPS）運行時，AD4696的典型功耗為0.17mW，而以1MSPS運行時功耗為8mW。因此，這種器件適合于較低采樣速率的電池供電應用。

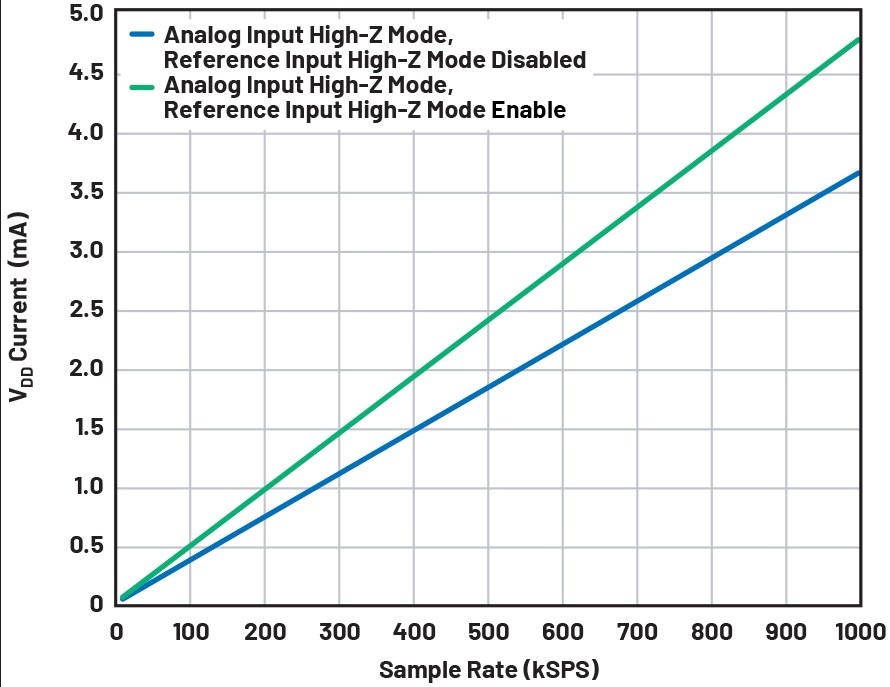

圖6.VDD電流與采樣速率的關系

圖6顯示了VDD電流。如果降低AD4696的采樣速率，使其以低于100kSPS的速率工作，而不是以500kSPS工作，那么IDD電流將從幾乎2.5mA下降到0.5mA。如果將采樣速率進一步降低到10kSPS，那么典型IDD電流將降至42μA。電流的增加速率是線性的。所有數字和模擬電源電流都以類似的線性方式縮放，因此SAR ADC是用來測量DC轉AC信號的有力選擇。

數字接口時序考量

AD4696有幾個特性是SAR ADC傳統上不具備的，這些特性可以幫助低功耗信號鏈設計人員節省更多功耗，但對時序有所影響。

圖7.SAR數字接口時序考量

與Σ-Δ架構相比，SAR ADC的吞吐速率更容易計算，因為不需要考慮濾波器延遲：

CHs = 使能的通道數。

周期時間是CNV上升沿躍遷之間的時間，由采集階段和轉換階段組合而成，但可能存在重疊。ADC可以在轉換階段仍在進行時開始采集信號。SAR ADC上樣本之間的時間可以描述為周期時間tCYC或采樣速率時間tSR。

tCONVERT = 轉換時間

tACQ = 采集時間

tCYC = tSR = 采樣頻率的倒數，即采樣間隔時間

發生轉換的采樣時刻由CNV信號上升沿控制。在大多數模式下，這是由外部信號提供的。AD4696還有片內自動循環模式，可在內部生成轉換啟動信號。該信號可啟動轉換。AD4696提供多種時序控制器模式，允許用戶以預定義的方式選擇轉換順序和配置，或在不中斷轉換的情況下即時控制序列中的下一個通道。

數字主機必須在下一次轉換開始前回讀數據。因此，對于較高速度信號，SCK頻率必須足夠快，以便在下一個CNV上升沿（或在自動循環模式下的內部轉換啟動信號）之前從AD4696 SPI回讀數據。更快的采樣速率需要更快的SCK頻率，因為轉換之間的時間更短。

所需的最低SCK頻率與采樣速率、SPI幀長度（以位為單位）和所用的串行數據輸出模式有關。給定樣本的轉換結果在下一轉換階段開始之前可用。因此，SCK頻率必須足夠快，以便在下一個CNV上升沿（或在自動循環模式下的內部轉換啟動信號）之前從AD4696 SPI讀取數據。

多SDO數字輸出

AD4696系列還包括雙SDO和四SDO模式。在這些模式下，ADC結果在SDO和其他GPIO引腳上并行移出。對于給定采樣速率，這些模式顯著降低了所需的SCK頻率，每個SCK周期SPI上輸出的位數是原來的2倍或4倍。對微控制器的要求得以降低，當以1MSPS轉換時，所需的時鐘從32MHz SPI時鐘降低到16MHz SPI時鐘。

每個轉換模式幀所需的SCK周期數(NSCK)是每幀位數(NBITS)和串行數據輸出數(NSDO)的函數：

其中，NSDO為1表示單SDO模式，為2表示雙SDO模式，為4表示四SDO模式。

轉換模式SPI幀的開始不得在tCONVERT時間過去之前發生，并且必須足夠早地完成以符合最小tSCKCNV規范。在轉換模式下完成一個SPI幀的時間(tFRAME)計算如下：

tFRAME = tCYC – tCONVERT_max – tSCKCNV

其中，tCYC為采樣周期，tCONVERT_max為最大值，tCONVERT為額定值，tSCKCNV為SCK到CNV上升沿延遲額定值。

fSCK是tFRAME和NSCK的函數。

AD4696數據手冊有一個表格，其中給出了最小SCLK頻率與多個采樣速率的關系示例。

自動循環模式

對于電壓或電流電平監控應用，傳統上SAR ADC需要主機控制器持續發出轉換信號以使轉換進行。系統需要檢查數據是否達到閾值，并根據這些電平做出決策。這種方式的能效比不高，因為主機需要不斷地轉換。AD4696可配置為根據用戶編程的通道序列自主轉換。

自動循環模式是用于監控模擬輸入的出色模式。轉換周期有多種選擇，范圍從10μs（100kSPS采樣速率）到800μs（1.25kSPS采樣速率）。此模式可與閾值和滯回檢測警報結合使用，這些警報可基于每個通道進行配置，以減少數字主機系統的開銷。在這種情況下，主機控制器可以進入低功耗狀態，只有在觸發一個電平導致其接收到來自AD4696的中斷時才會上電。

過采樣

如本系列文章的第一部分所述，過采樣和抽取是Σ-Δ架構所固有的特性。AD4696 SAR ADC包含一個過采樣和抽取引擎，支持進一步降低噪聲。它能有效地對連續ADC樣本進行平均以產生一個過采樣結果，有效分辨率更高，噪聲更低。AD4696的過采樣率(OSR)每增加4倍，有效位數就會增加1位。

這對于測量低功耗信號鏈應用中慢速變化的信號特別有用，例如需要較高精度的溫度測量應用。

其中，tSAMPLE = 采樣周期，tCYC = 周期時間（1/采樣速率），OSR = 過采樣率（4到64之間的可編程值）。

類似于Σ-Δ ADC，需要權衡性能與速度。

表1.SAR小結

主題	時序考慮因素	低功耗信號鏈影響
抗混疊濾波器	可能存在影響首次轉換結果的延遲	與更高速度的信號鏈相比，需要的濾波較弱
高阻模式	切換頻道時反沖時間縮短	功耗與采樣速率成正比；外部電路較少
電流與采樣速率	降低功耗會降低采樣速率	降低采樣速率會降低功耗
自動循環模式	軟件可配置的內部轉換啟動	主機控制器可以進入低功耗狀態
雙SDO和四SDO	在較高采樣速率時，使用單SDO無法回讀所有數據	額外電路與數據速度的權衡
過采樣	樣本之間的間隔隨著過采樣率的提高而增加	提高OSR可改善噪聲和分辨率性能

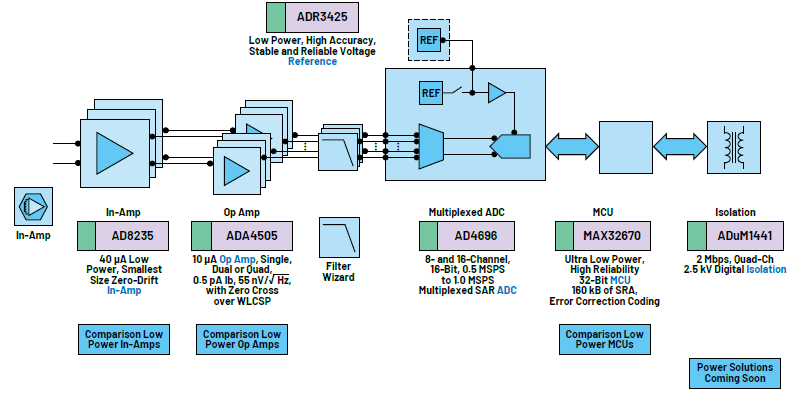

低功耗精密平臺

隨著全球能源成本不斷提高，以及了解到能源使用對自然界的影響，系統設計人員正在努力以更低的功耗預算實現高精度。研究并找到可用的最低功耗器件可能很困難。ADI公司正在簡化設計流程，選出低功耗精密器件并提供一站式商店，通過立即可用的信號鏈和電路為系統設計人員提供最新的精密低功耗產品。
