北京2022年11月16日 /美通社/ -- NFV即Network Functions Virtualization（網絡功能虛擬化），是歐洲電信標準協會發起成立的行業標準工作組，旨在將網絡層的軟件和硬件進行解耦。通過在硬件設備上運行如路由器、交換機、防火墻、負載均衡等獨立封裝的模塊化軟件，從而在單一硬件設備上實現多樣化的網絡功能。

NFV標準架構分為"三層一域"，即硬件層、虛擬層、網元層以及NFV管理和編排系統MANO。硬件層為各類計算、存儲、網絡等物理設備的集合；虛擬層將物理計算、存儲、網絡資源虛擬化成虛擬的計算、存儲、網絡資源，為虛擬化網元（VNF）的部署、執行和管理提供虛擬資源池；網元層包括虛擬化網元（VNF）和網元管理（EMS）。MANO網絡云管理編排系統主要包括NFV編排器（NFVO）、VNF管理器（VNFM）和虛擬資源管理器（VIM）三部分。

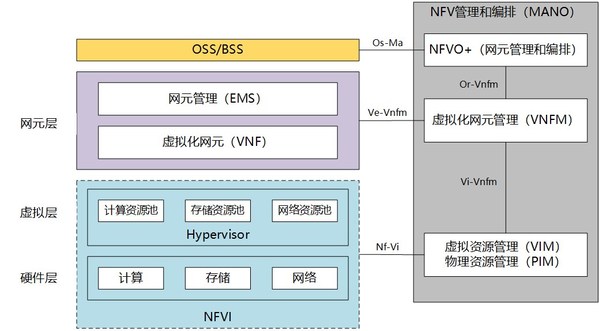

三層一域架構

NFV網絡云對存儲系統在功能、性能、可用性等方面有著極為嚴格的要求：

首先，功能方面，集群需支持200以上的節點，提供分布式塊存儲功能； 虛擬層（VIM）通過RBD私有塊存儲協議、物理機日志通過iSCSI塊存儲協議對接云平臺；硬件層（PIM）通過redfish管理標準與存儲節點硬件管理模塊對接，被云管平臺統一納管；存儲系統通過SNMP（Simple Network Management Protocol，即簡單網絡管理協議）協議向云管平臺上報告警信息；VIM和PIM實現雙向認證，存儲節點硬件管理模塊實現單向認證。

其次，性能方面，在規定的壓力模型條件下，存儲系統OLTP IOPS不低于2萬，OLAP IOPS不低于3萬；全系統隨機讀寫，IOPS不低于18萬；全系統隨機讀寫，在規定IOPS壓力下，平均響應時間不高于10ms。

再次，可用性方面，存儲需要7x24小時穩定運行，在線升級和數據重構時系統的平均時延仍能滿足業務需求；存儲系統隨時監控自身運行狀態，發現問題及時上報至云管平臺；

浪潮分布式存儲：為NFV網絡資源池建設提供支撐

基于NFV的云化是網絡的重要特征，能大幅提升網絡的靈活性并加速新業務的推出，推動大物聯時代的到來。某運營商于2019年開始NFV云化網絡正式大規模建設，建設過程遵循"從控制到轉發、從核心到邊緣、從增量到存量、逐步演進"的總體原則，計劃若干年內實現全網100%云化目標。屆時，其網絡云將實現"中心云+邊緣云"布局，幾大關鍵數據中心節點構成中心云，承載全國、全省業務類、用戶數據類及信令類電信網元，集中化部署；若干邊緣節點構成邊緣云，承載轉發性能要求高、時延敏感，與業務體驗相關性大的通信網元及邊緣應用，結合時延等因素按需靠近用戶部署。

浪潮存儲憑借多年在分布式存儲領域的積累，積極參與該運營商的NFV網絡云建設，面向NFV業務場景對硬件和軟件進行全面、協同優化，從而實現了分布式存儲在功能、性能、穩定性等方面的出色表現。截止目前，浪潮存儲已累計為8個大區數十個資源池提供安全可靠的存儲底座，承載5GC、IMS（IP多媒體系統）、EPC（4G核心網）等核心業務網元，成為其NFV建設的主要參與者。浪潮分布式存儲作為硬件層的核心設備，與組網設備、計算服務器共同支撐上層應用，部署于多個大區的資源池內。每個資源池部署兩套存儲集群，每套存儲集群對接兩套云平臺，實現業務側冗余；云平臺中創建虛擬機，部署各種網元應用。

資源池部署方案

分布式冗余技術，保障數據存儲安全

分布式塊存儲同時支持副本和糾刪冗余，確保數據安全。糾刪冗余下集群實際可用容量較副本冗余提高2倍，且整體性能無衰減；支持數據復制功能，通過遠程復制實現數據的遠端備份和恢復、持續的業務數據支撐、數據的容災恢復，保證數據存取的持續性、可恢復性、高可用性和安全性；支持設置定期數據完整性驗證機制，以底層最小的數據組織為單位遍歷所有數據，通過比較每一個數據組織及其副本保證沒有數據丟失或不匹配。

雙向認證機制，實現數據通信和調用安全

對API接口、內部固件數據訪問/物理訪問接口、維護接口設置訪問控制策略，未預留任何不明確的數據調用接口；對敏感數據的訪問擁有認證、授權或加密機制；對于認證憑據的安全存儲，在不需要還原明文的場景下，使用不可逆算法加密。

智能高速重構，實現多盤間數據復制

浪潮分布式塊存儲支持智能的快速數據重構，存儲池中所有盤均參與該過程，實現多盤到多盤的數據復制，無需特定的熱備盤。

卷回收站技術，保障數據不丟失

支持卷/快照誤刪除恢復，卷刪除后一定時間內可以執行恢復操作，時間可配。恢復后的卷/快照的數據和鏈接不丟失。

近年來，浪潮存儲圍繞企業應用需求變化，全面升級集中式存儲和分布式存儲兩大存儲平臺，以全面的產品組合為依托，整合過去在各行業積累的實踐經驗，推出全數據生命周期管理、結構化數據存儲與容災、非結構化數據融合存儲和云化基礎設施四大標準方案，滿足用戶應用需求，持續釋放數據價值，助力用戶數字化轉型升級。
