GlobalFoundries的7nm“宏圖”：一場游戲一場夢
據GlobalFoundries（下稱“GF”）官網報道，其將擱置7nm FinFET計劃并重組其研發團隊。該新聞稿還提到，GF將轉移開發資源，注意力專注于14/12nm FinFET技術，為客戶提供一些創新IP和功能產品，包括RF、嵌入式存儲器、低功耗等。遙想2016年9月份，GF首次宣布了7LP平臺，并表示在2018年初會有該技術的處理器的試產；不僅如此，去年12月份在美國舊金山舉行的2017年度IEEE國際電子元件會議(International Electron Device Meeting，IEDM)上，GF還介紹了公司如何首度利用極紫外光（EUV）微影技術決戰7nm制程節點。這下可好，當時的“意氣風發”變成了現在的“裁員5%”。與此同時，GF還將其ASIC業務轉變?yōu)樾碌淖庸尽?
如此一來，世界上能玩得起7nm的只剩下三星、臺積電和英特爾。
其中臺積電率先推出7nm FinFET技術，并計劃今年年底，將有超過50家客戶產品推出。另一個工藝激進派三星，在今年4月份宣布了已經完成7nm新工藝的研發，并成功試產了7nm EUV晶元，比原進度提早了半年。在英特爾這方，包括SemiconductorEngineering等在內的媒體都表示，英特爾的10nm工藝大致相當于其他代工廠的7nm工藝。前不久，英特爾中國研究院院長宋繼強在接受TechSugar等媒體采訪時也透露了節點時間：“明年我們能夠量產10nm芯片，并在明年年底便有10nm主流芯片的計算機系統上市出售。”
不僅如此，英特爾還表示從10nm到7nm過渡將會變得容易。
錢+CEO決策？

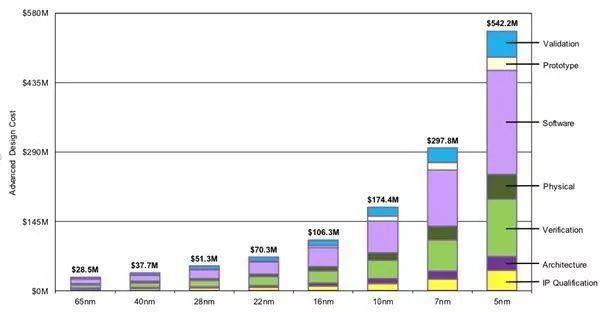

先進工藝是一個極其費錢的玩意兒，據SemiEngineering報道，IBS的測算顯示，10nm芯片的開發成本已經超過了1.7億美元，7nm接近3億美元，5nm超過5億美元。如果要基于3nm開發出NVIDIA GPU那樣復雜的芯片，設計成本就將高達15億美元 。而且還有貴出天價的EUV光刻機。

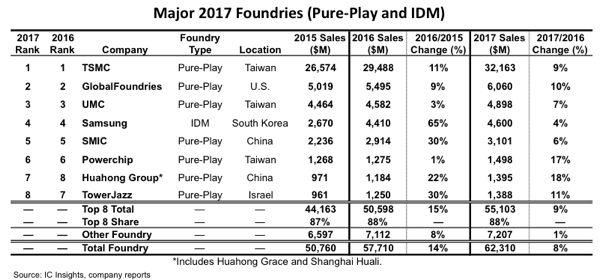

而市場研究機構IC Insights的統計數字，GF目前是全球第二大純晶圓代工業者(如下圖)，2017年營收估計為60億美元。支出費用對比營收來講，絕對壓力山大，畢竟GF并沒有臺積電、三星、英特爾那種純粹的財大氣粗。
其實錢是一個問題，讓利益相關體賺錢又是一個問題。比如，英特爾前CEO柯再奇因與員工緋聞事件而辭職。在他在職期間，不乏分析師、媒體、股東叩問“10nm工藝拖延”一事，投資者不能得到滿足，那CEO先把小鍋背上。
再看臺積電，當年張忠謀認為臺積電事業已成，于2005年退居二線，讓蔡力行接人CEO。雖然張忠謀仍留任董事長，但是他個人持股只有不到1%。臺積電在2009年第一季度瀕臨巨虧，蔡力行的“假PDM，真裁員”決策更是員工情緒跌落至谷底，同時被外界認為臺積電不誠信，從而丟失了大量訂單。這時張忠謀再出山，把臺積電拉了回來。如今，張忠謀又一次退休，還把一個臺積電交給了一個班子“雙CEO”策略。
顯然CEO的決策始終是不能忽視的一點關鍵點。而GF這邊，過去十年換了4位CEO。并且其在28nm、14nm兩個節點上都遇到了重大技術難題，不得不向“后來者”三星購買生產技術。也因為一些進度落后問題，GF曾宣布跳過10nm，直接進軍7nm。
也就是說，工藝節點落后的“板子”一般通常由CEO的“屁股”來接著。股東、客戶的“共同富?！辈攀瞧髽I(yè)發展王道。
新的生財之道
GF的新聞稿中另一個關鍵詞就是“戰略轉移”，GF的首席技術官Gary Patton在接受Anandtech采訪的時候強調：“該決定不是因為公司技術上出現問題，而是公司對7LP平臺以及財務等一些商業機會的問題。”
TechSugar小編翻譯一下：“7nm技術問題不存在的，但我們要賺錢，大大滴賺錢！”
Gary Patton還表示“公司已經看到各種新興設備的設計人員越來越多地采用其14LPP / 12LP技術?！逼渲?2LP針對偏廣泛的應用場景，包括APU/CPU、汽車等，該技術將比14LPP多出10%的性能提升，以及15%的面積減少。
未來，GF計劃將把14nm節點玩出花來。其實這一點都不意外，三星就提供了三個版本的14nm工藝：為高性能SoC服務的14LPP、為緊湊型SoC服務的14LPC和超低功耗芯片的14LPU。目前來看，GF也已經確認了未來FinFET技術的三個關鍵市場：RF、嵌入式內存和低功耗。
如果GF能把RF功能集成到FinFET芯片中去，那將是一次“創舉”。從理論上講，這種芯片比現有的射頻解決方案有著顯著的優勢，后者使用的是相對“粗糙”的工藝技術。當然嵌入式MRAM也是FinFET技術制造SoC的一個重要部分，畢竟目前還沒有人使用這種晶體管到嵌入式內存中。
除了上面說的一些創新，GF還會繼續投資FD-SOI平臺，例如22FDX和12FDX。GF沒有宣布FD-SOI制造工藝的任何新版本，但可以確認的是FDX對GF來說非常重要，因為GF和三星是唯二能夠提供此技術的工廠。
當然，為了幫助客戶開發各種SoC，GF還建立了ASIC解決方案部門，除了通常的工藝開發套件、各種設計庫、接口等其他必要東西，ASIC還提供芯片設計、測試和封裝團隊的支持。
然而不管GF怎么調整，顯然AMD的7nm產品已經和它說拜拜了，轉向了臺積電代工。
最后我想說，GF的擱置7nm動作其實并不意味，一個技術的發展過程總會有這樣的經歷。也許你會說“操蛋的摩爾定律讓人追的要死要活的”，但走向金字塔端的只能是寡頭。不然曾經百花齊放的手機芯片廠商，也不會只剩下現在這么幾家。如果商業模式不能讓一個公司活下去，你跟我說“情懷”，跟我說“技術指導市場”？那餓死路邊，誰憐？
