AT89C2051單片機內部有2KB的閃速存儲器陣列，一片新的AT89C2051，其存儲陣列處于擦除狀態(FFH)，此時可對其編程，存儲陣列一次編程1字節，若編程任何非空字節時，需對整個存儲陣列進行片擦除。

編程時，AT89C2051利用內部存儲器地址計數器提供尋址存儲器的地址信號，RST上升沿將該地址計數器復位至000H，引腳XTAL1所施加的正向連續脈沖使地址計數器不斷加1。RST上出現12V(編程電源VPP)高壓時，預示著1字節的編程操作開始，這時P3口提供編程所需的控制與狀態信號，P1口為數據通道，如圖10.3所示。對這些端口或引腳按圖10.4所示的時序施加正確的控制組合就可通過P1口將數據編程到內部閃速存儲器中。

圖10.3編程閃速存儲器

圖10.4閃速存儲器編程和校驗時序

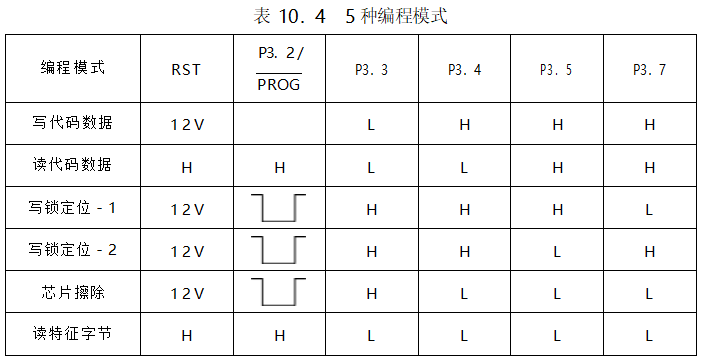

AT89C2051根據引腳RST與P3.2~P3.7的狀態組合可以產生5種編程模式，如表10.4所示。

1.編程(寫代碼數據)

AT89C2051編程按下述步驟進行：

(1)上電過程：VCC加電，置RST為“L”(低電平)，XTAL1為“L”，其它所有引腳懸空，等待10ms以上;

(2)置RST為“H”(高電平)，P3.2為“H”;

(3)在引腳P3.3、P3.4、P3.5、P3.7上施加相應的邏輯電平，選定基本編程模式;

(4)地址信號由內部地址計數器提供(初始值為000H)，欲寫入該地址中的數據加至引腳P1.0~P1.7上;

(5)將RST電平升至12V啟動編程;

(6)給P3.2施加一負脈沖，則編程內部存儲器陣列或鎖定位的1個字節，字節寫周期采用自定時，通常為1.2ms;

(7)若要校驗已編程數據，將RST從12V降至邏輯電平“H”，并置引腳P3.3~P3.7為校驗?zāi)Ｊ诫娖剑敵鰯?shù)據即可在P1口讀取;

(8)編程下一個地址字節，對XTAL1施加一正脈沖，內部地址計數器加1，然后在P1口上加載欲寫入的新數據;

(9)重復步驟(5)~(8)，改變數據，遞增地址計數器直到2KB存儲陣列全部編程或目標文件結束;

(10)下電過程：置XTAL1為“L”，RST為“L”，其它I/O引腳懸空，VCC下電。當前次編程未結束時，不允許開始下一次編程。

如何確定一次編程操作是否結束，AT89C2051提供了以下兩種方法。

1)數據查詢特性

AT89C2051具有通過數據查詢來檢測寫周期結束的特性。在寫期間，讀操作將導致P1.7輸出寫入數據的補碼，一旦寫完成，所有輸出將出現真實數據，這時可開始下一數據編程。利用這一特性，可以在啟動某一次編程后不斷地查詢寫入數據，直到查詢的數據為真實數據時，就可判定寫周期已結束。

2)準備好/忙信號

在編程期間，引腳P3.3(RDY/BSY)提供了編程狀態。當引腳P3.2(PROG)電平升高后，引腳P3.1電平下降，表示BUSY，編程結束后P3.1電平抬高，表示READY(見圖10.4所示時序)。利用查詢該狀態信息便可確定編程的結束。

2.校驗(讀代碼數據)

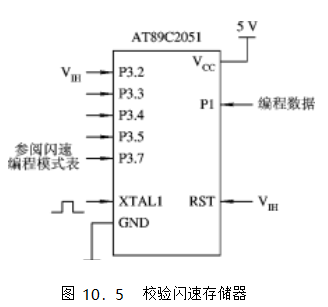

進行編程校驗時，AT89C2051芯片各引腳作用如圖10.5所示，如果鎖定位LB1和LB2未被編程，則可通過下述步驟進行校驗：

(1)使RST從“L”變?yōu)椤癏”，地址計數器復位000H;

(2)提供適當?shù)目刂菩盘?見圖10.4所示時序)，從P1口讀取數據與編程寫入數據作比較;

(3)給XTAL1施加正脈沖，地址計數器加1;

(4)從P1口讀1個代碼數據與編程寫入數據作比較;

(5)重復步驟(3)、(4)，直至整個存儲陣列校驗完畢。

3.寫鎖定位

寫鎖定位完成對閃速存儲器加密。

按前述編程模式表操作：先選擇寫鎖定位模式，然后將RST升至12V，P3.2施加編程脈沖，即可將鎖定位寫入(改變模式選擇P3.3、P3.4、P3.5、P3.7的輸入組合來實現鎖定位LB1、LB2的寫入)。不能直接校驗鎖定位，要通過觀察其特性是否被允許來完成。

4.芯片擦除

當編程模式選擇為芯片擦除模式并使P3.2引腳上施加10ms的PROG脈沖后，整個閃速存儲器(2KB)和2個鎖定位即可被擦除。擦除后，存儲器陣列全為FFH。

5.讀特征字節

特征字節表示AT89C系列芯片的基本特性，由3或4字節組成，存儲于程序存儲區的低端。AT89C2051芯片的特征字節位于地址000H、001H、002H中，當選擇讀特征字節模式(P3.3=P3.4=P3.5=P3.7=“L”)并采用類似校驗步驟讀取數據時，即可獲得AT89C2051芯片的特征字：

(000H)=1EH表示該產品由Atmel生產;

(001H)=21H表示是89C2051/89C1051;

(002H)=FFH表示12V編程。
