MCS-51單片機的體系結構

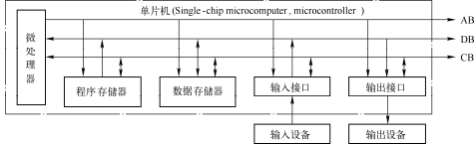

MCS-51單片機內部集成了微處理器、存儲器、輸入接口和輸出接口，其體系結構如圖2-1所示。在MCS-51單片機中，ROM存放程序代碼，RAM存放數據，因此ROM和RAM分別被稱為程序存儲器和數據存儲器。因?yàn)?，程序存?chǔ)器和數據存儲器是獨立分開的，所以MCS-51單片機屬于哈佛體系結構。

哈佛結構是一種將程序指令存儲和數據存儲分開的存儲器結構。哈佛結構是一種并行體系結構，它的主要特點是將程序和數據存儲在不同的存儲空間中，即程序存儲器和數據存儲器是兩個獨立的存儲器，每個存儲器獨立編址、獨立訪問。

與兩個存儲器相對應的是系統的4條總線：程序和數據的數據總線與地址總線。這種分離的程序總線和數據總線可允許在一個機器周期內同時獲得指令字(來自程序存儲器)和操作數(來自數據存儲器)，從而提高了執行速度，提高了數據的吞吐率。又由于程序和數據存儲在兩個分開的物理空間中，因此取址和執行能完全重疊。中央處理器首先到程序指令存儲器中讀取程序指令內容，解碼后得到數據地址，再到相應的數據存儲器中讀取數據，并進行下一步的操作(通常是執行)。程序指令存儲和數據存儲分開，可以使指令和數據有不同的數據寬度。

哈佛結構的計算機由CPU、程序存儲器和數據存儲器組成，程序存儲器和數據存儲器采用不同的總線，從而提供了較大的存儲器帶寬，使數據的移動和交換更加方便，尤其提供了較高的數字信號處理性能。哈佛結構的微處理器通常具有較高的執行效率。其程序指令和數據指令分開組織和存儲的，執行時可以預先讀取下一條指令。

哈佛結構與馮·諾依曼結構處理器相比，處理器有兩個明顯的特點：使用兩個獨立的存儲器模塊，分別存儲指令和數據，每個存儲模塊都不允許指令和數據并存;使用獨立的兩條總線，分別作為CPU與每個存儲器之間的專用通信路徑，而這兩條總線之間毫無關聯。

改進的哈佛結構，其結構特點為：

使用兩個獨立的存儲器模塊，分別存儲指令和數據，每個存儲模塊都不允許指令和數據并存，以便實現并行處理;具有一條獨立的地址總線和一條獨立的數據總線，利用公用地址總線訪問兩個存儲模塊(程序存儲模塊和數據存儲模塊)，公用數據總線則被用來完成程序存儲模塊或數據存儲模塊與CPU之間的數據傳輸;兩條總線由程序存儲器和數據存儲器分時共用。

圖2-1 MCS-51單片機的體系結構

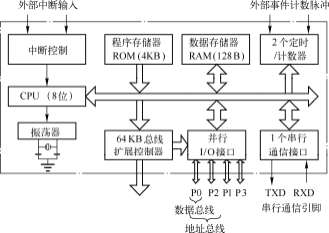

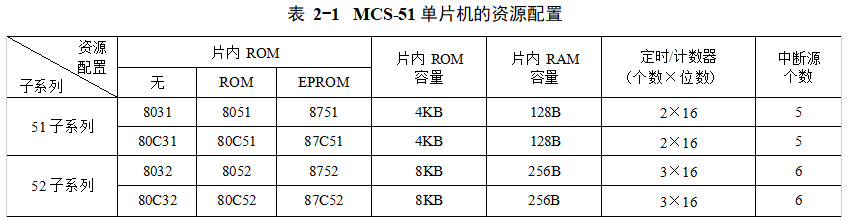

MCS-51單片機又分為51和52兩個子系列，其主要內部資源的配置情況見表2-1，其中51子系列的結構框圖如圖2-2所示。在表2-1中，字母B表示字節BYTE，芯片名稱中的C表示該單片機是CHMOS器件。分析表2-1可知：①52子系列的內部資源比51子系列多，如前者內部定時器和中斷源均比后者多一個，而且片內存儲器容量大一倍;②8031、80C31、8032和80C32沒有片內ROM存儲器，使用這些單片機時，必須擴展片外的程序存儲器。

圖2-2 MCS-51單片機51子系列的結構框圖

MCS-51單片機的內部資源

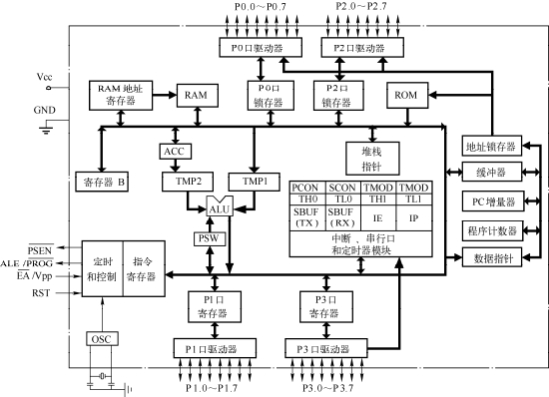

MCS-51單片機的內部結構如圖2-3所示，其內部主要有以下資源：

圖2-3 MCS-51單片機的內部結構

1)8位CPU。

2)布爾處理器，具有位邏輯處理能力。

3)4KB/8KB片內程序存儲器(ROM)。

4)128B/256B片內數據存儲器(RAM)。5)擴展64KB程序存儲器空間的控制電路。6)擴展64KB數據存儲器空間的控制電路。

7)2/3個16位定時/計數器。

8)32位雙向且可獨立尋址的I/O線，即4個8位并行I/O接口。9)一個可編程全雙工異步串行接口。

10)5/6個中斷源，有兩個中斷優先級。

11)片內時鐘振蕩器。
