引言

為進一步規范和加強全省燃煤發電企業的環保監督管理,促進燃煤發電企業環保設施正常運行,我公司建設了環保智慧監管平臺發電企業側子站,對于環保關鍵信號進行數據采集,其中部分除塵器重要參數采用Modbus通信協議傳輸信息。

1系統概述

1.1電袋復合式除塵器

我公司2號機組灰網采用電袋復合式除塵器,前級電除塵區采用陽極側部振打、陰極頂部傳動側頂部振打二分區結構的電場,以提高電除塵區的除塵效率。電除塵器后部電場空間布置低壓脈沖噴吹袋式除塵區,有關信號送入除塵器程控系統。

除塵器4個電場一、二次電壓及電流參數分別由專用MCS-51系列單片機負責數據采集,以并聯方式通過Modbus網關通信硬件設備接入灰網PLC程控系統TCP/IP網絡,設置不同ID編號進行區分,直接由上位機InTouch應用程序讀取數據。

1.2可編程控制器

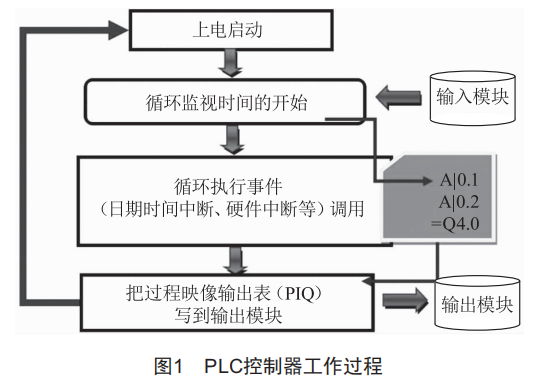

PLC是將微電子技術應用于工業設備的產品,用軟件代替繼電器控制系統。PLC采用不斷循環的順序掃描工作方式,從輸入模塊讀取狀態信號放入過程映像區,然后開始調用循環。如果有事件產生中斷,則調用相應的模塊進行處理,最后把過程映像輸出表寫到輸出模塊。具體工作過程如圖1所示。

灰網控制系統采用施耐德昆騰系列PLC,主要由CPS電源模件、CPU控制器模件、NOE網絡通信模件、CRP遠程I/O通信模件、CHS熱備模件等構成。通過通信模件與輸入/輸出模件進行數據采集,并實現遠方設備啟停、相互聯鎖的操作和重要參數報警功能。

2Modbus通信技術

Modbus協議是應用于電子控制器的一種通用語言,是應用層報文傳輸協議。當在Modbus網絡上進行通信時,該協議能使每一臺控制器知道其本身的設備地址,并識別對它尋址的數據,決定所具有作用的類型,取出包含在信息中的數據等,控制器也可組織回答信息,并使用Modbus協議將此信息傳送出去。

主控制器可對各從設備尋址,發出廣播信息,從設備返回信息作為對查詢的響應。從設備對于主控制器的廣播查詢,從設備返回的內容不包括設備地址,而包括請求功能代碼、發送數據、錯誤校驗碼等。

3虛擬控制器

虛擬控制器(VDPU)是OC 6000e系統中的一個子程序,運行在HMI站上,模擬實際控制器的功能。VDPU可以通過通信接口將非本系統的控制設備或現場智能儀表在邏輯上映射為DCS系統的一個DPU節點。

運行虛擬控制器程序前,必須先運行OC 6000e系統主程序MPC,通過修改VDPUx.vco文件名中的"x"編號可運行特定節點號碼的VDPU。虛擬控制器可以配置成雙重冗余方式,但必須運行在同一OC 6000e系統網絡中的兩臺不同HMI站上。

4建立可編程控制器與DCS系統通信方式

4.1外部系統I/O通信驅動程序

OC 6000e系統中可以裝載多個不同的I/O驅動程序,用于驅動不同的I/O設備,主要包括標準Modbus驅動,以主站方式驅動標準的Modbus設備,支持串口連接和TCP/IP連接:OPC客戶驅動,連接各種OPC服務器:Profibus主站驅動,連接各種Profibus子站設備。本文選用標準Modbus驅動,互聯網編號分配管理機構給Modbus協議賦予TCP502端口。數據結構主要包括輸入離散量、線圈、輸入寄存器、保存寄存器5個基本單元,通過不同的功能代碼訪問5個獨立數據塊,具體功能碼信息如表1所示。

4.2通信網絡架構

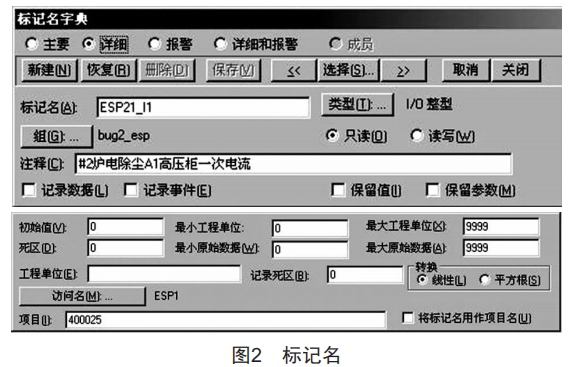

(4)在通信網絡體系結構中,每個設備必須有地址標志,每個設備專用一個地址。通過IlTounc監控軟件與PLC進行通信連接,在MBENETTopinDefilitiol主題名設置畫面中,配置連接PLC設備的IP地址,同時設置網關的映射值ID號,設備類型選用Oualtum系統PLC可編程控制器。打開IlTouncwildowMarker軟件,根據圖2記錄電除塵高壓柜一、二次電壓及電流標記名、項目名(500025)。

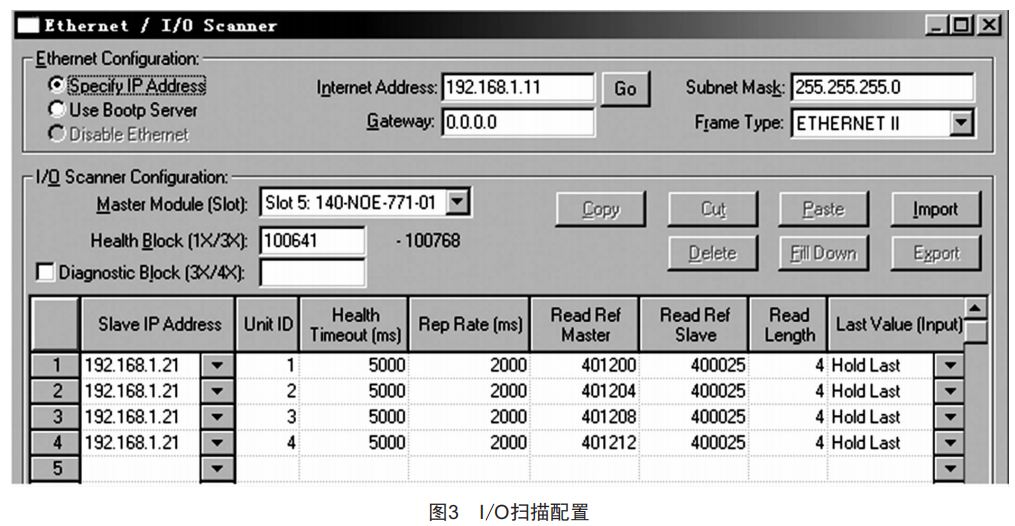

(2)Modbus通信使用主從結構,在該結構中,只有一個主控制器,可以在網絡中對其他從設備啟動查詢會話,即主控制器開始查詢,而從設備返回對查詢做出的響應,或處理查詢所要求的動作。PLC控制器I/O掃描服務會定期對以太網上的設備進行讀/寫操作,通過使用配置文件的讀/寫請求掃描設備的輸入/輸出。利用Oualtum以太網模塊NOE77404內部I/O掃描器,讀取或?qū)懭胼斎?輸出設備。根據圖3配置I/O掃描列表,用于標記授權與其重復通信的目標。當控制器運行時,NOE以太網模塊根據I/O掃描列表,將數據傳輸?shù)娇刂破鞯募拇嫫骱途€圈,或從控制器的寄存器和線圈獲取數據。

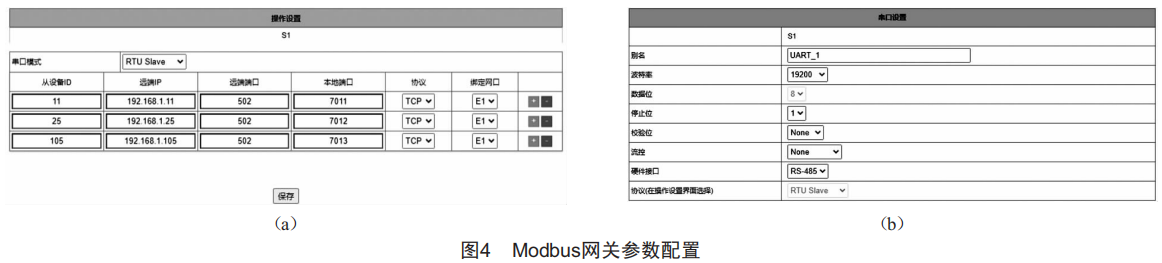

(3)Modbus網關設備具有數據采集、數據傳輸、數據疊加功能,可匹配所有標準Modbus協議的設備,可支持PLC控制器遠程監控、遠程調試、遠程上下載、遠程控制及PLC控制器數據采集等功能。建立與控制器網絡物理通信連接,并根據圖4合理配置硬件Modbus網關參數,將數據采集變量通過串口485一232連接方式傳輸至DCS控制系統。

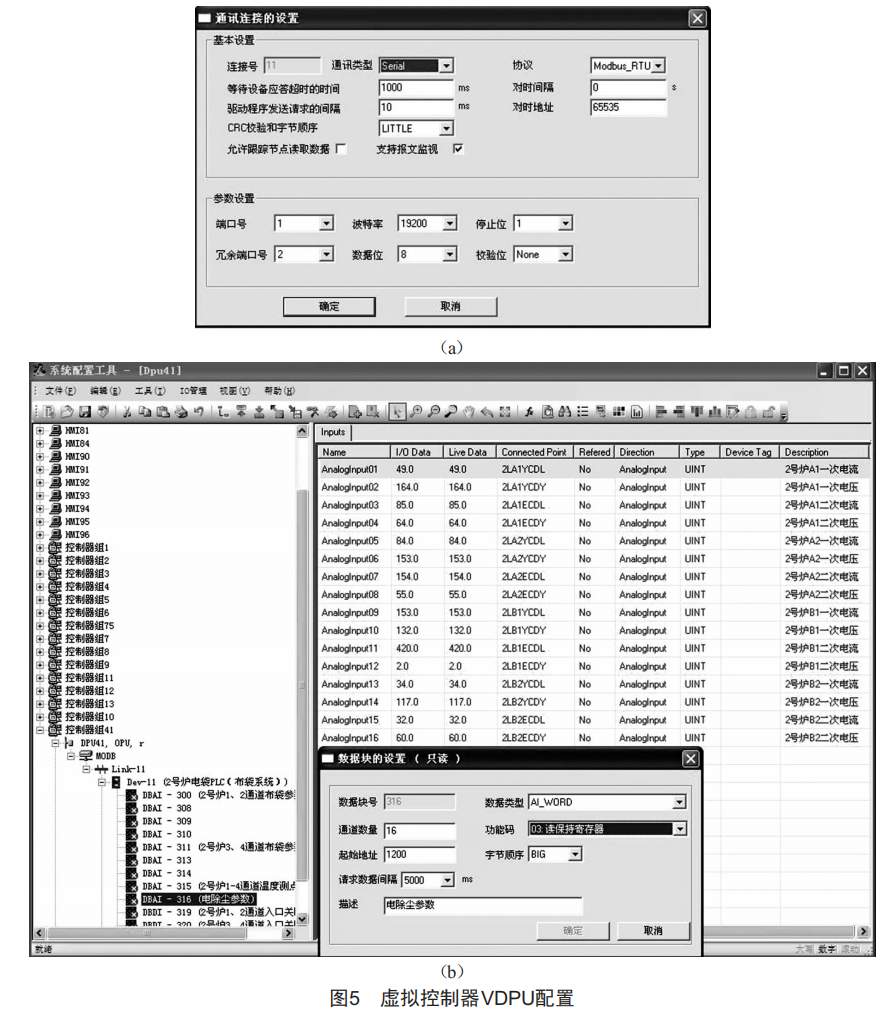

(4)虛擬控制器設備管理,在OC 6000e系統中以虛擬設備驅動的方式進行加載和配置。添加虛擬設備組,選用M0DB通信模塊,根據通信連接命令設置基本參數。運行上位機虛擬控制器VDPU程序,同時開啟報文監視工具,查看數據報文通信是否正常,有無出錯信息。具體參數配置如圖5所示。

4.3數據通信傳輸

將電除塵4個電場現場模擬量數據,采用專用MCS-51系列單片機進行數據采集,并通過ModbusTCP設備接入PLC控制器的TCP/IPEthernet網絡。利用昆騰NOE網絡模塊的I/O掃描功能,將4個數據塊進行編號區分,設置對應通信點表。在PLC控制器以太網絡中增加Modbus通信網關轉發需要數據,采用上位機CoM串口接收數據,同時開啟虛擬控制器VDPU讀取數據。

5結語

通過對不同通信硬件的不斷摸索,不斷積累經驗,靈活運用簡單、緊湊、格式規范、通信透明的傳輸協議,選用經濟、一體化的不同類型通信設備,以合理的組合方式,可以提升工業自動化控制系統網絡的多樣性。
