C語言中有三大結構，分別是順序結構、選擇結構和循環結構(分支結構)：

順序結構就是程序從頭到尾的順序依次執行每一條代碼，不重復執行任何代碼，也不跳過任何代碼。

選擇結構也稱分支結構，就是讓程序“拐彎”，有選擇性的執行代碼,即可以跳過沒用的代碼，只執行有用的代碼。

循環結構就是讓程序“殺個回馬槍”，不斷地重復執行同一段代碼。

結構化程序設計思想

1976年，圖靈獎獲得者Niklaus Wirth出版了名為Algorithms+Data Structure=Programs的軟件設計專著，書中提及了算法和數據結構的概念，并提出作為結構化程序設計的基礎的著名論斷：程序=算法+數據結構。

從書中我們可以了解到結構化程序設計的基本思想為：

自上而下、逐步細化、模塊化設計、結構化程序編碼

由此結構化程序具有以下特點：

程序由不同功能的模塊構成，各模塊又可以按照不同類型分成一個或者多個子模塊。

每個子模塊之間有一個或者多個程序單元構成，個子模塊之間可以互相調用程序單元。

一個程序單元由順序、分支、循環三種基本結構構成。

分支結構程序的指令執行順序與指令在ROM中的存放順序不同，其中某些具有判斷功能的指令會根據判斷結果改變接下來的指令執行順序，從而使程序產生一個或多個分支流向。可用于分支結構程序設計的判斷指令主要包括JZ、CJNE和JB等有條件轉移指令。根據程序分支的數量，可以將分支程序分為三類：單分支、一般多分支和散轉多分支。

1.單分支程序

單分支程序僅進行一個條件判斷，程序流程相對簡單。

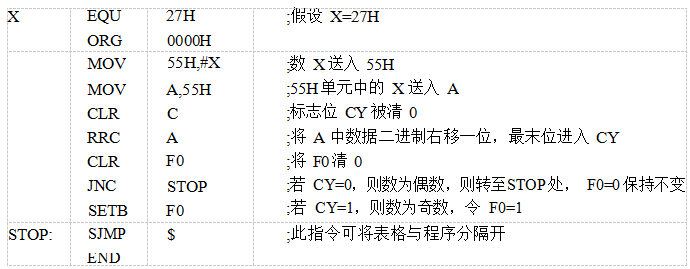

【例3-58】判斷單字節數的奇偶性。要求：單字節數X存放于片內RAM地址為55H的存儲單元中，判斷其奇偶性，若其為奇數則將PSW寄存器中的F0置1，否則將F0清0。

參考程序如下，運行結果是：(F0)=01。該程序的流程圖如圖3-6所示。

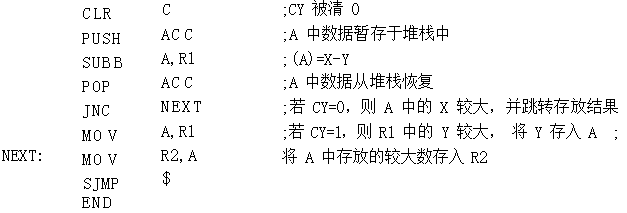

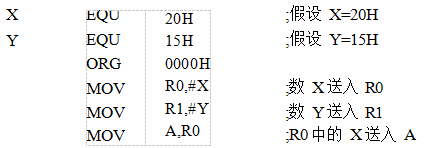

【例3-59】判斷兩個單字節型無符號數的大小。要求：單字節型無符號數X和Y分別存放于寄存器R0和R1中，比較兩個數的大小，將其中較大的數存入R2中。

參考程序如下，運行結果是：(R2)=20H。該程序的流程圖如圖3-7所示。

2.一般多分支程序

一般多分支程序需要進行兩次或兩次以上的分支判斷，而且一個判斷可能需要兩條(或以上)條件轉移指令配合完成。

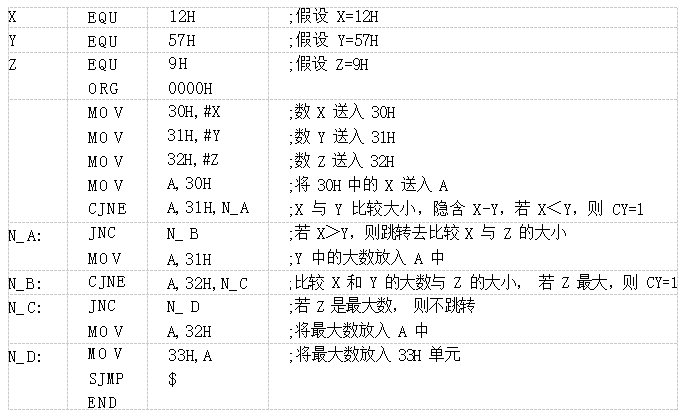

【例3-60】求三個無符號字節型數據X、Y和Z中的最大值。要求：X、Y和Z分別存放于片內RAM的30H、31H和32H單元，最大值存于33H單元。

以下參考程序的運行結果是：(33H)=57H，其流程圖如圖3-8所示。分析程序和流程圖可知，大于等于的判斷由CJNE和JNC兩條指令配合實現，并且大于等于判斷進行了兩次，因此本程序?qū)儆诙喾种У某绦蚪Y(jié)構。

3.散轉多分支程序

與一般多分支程序相比，散轉多分支程序具有更多分支，可以根據用戶輸入或之間的處理結果轉向相應分支，并執行對應的處理程序。散轉多分支程序所用的轉移指令是散轉指令“JMP@A+DPTR”。散轉多分支程序的設計方法有三種：轉移指令表法、分支地址表法和地址偏移量表法。其中，轉移指令表法已經結合指令JMP進行了講解(見例3-47)，因此本小節僅介紹后兩種方法。

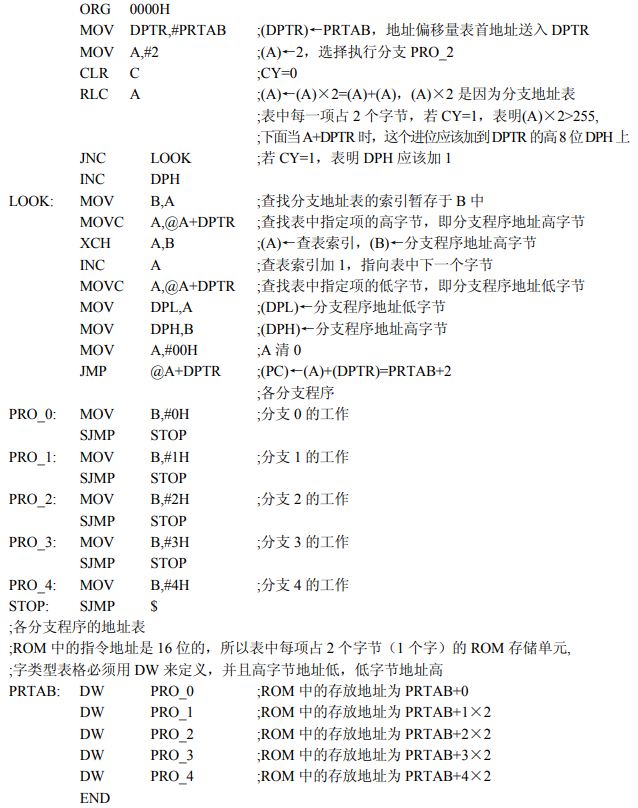

(1)分支地址表法

分支地址表法將各分支程序的首條指令的地址存入一個表中，當執行某個分支時，通過索引在該表中查找分支地址，并送入程序指針寄存器(PC)，從而實現程序的分支轉移。

【例3-62】利用分支地址表法，實現與例3-47程序相同的功能。

解：參考程序如下：
