【前言】

打印機是我們工作和生活中常見的一類OA產品，根據不同的工作方式，主流的打印機可以分為：激光打印機、噴墨打印機和針式打印機。相比噴墨打印機和針式打印機，激光打印機具有分辨率高、打印速度快、堅固耐用等特點，因此被廣泛地應用于銀行、學校、政府機構、醫療機構、保險、大型企業等場景中。近年來，隨著中國國內的激光打印機產品研發速度加快，不斷孕育出新的市場需求，中國激光打印機的市場需求越來越大。

圖1 | 激光打印機示意圖

激光二極管被稱為打印機的光之“筆”

激光打印機脫胎于上世紀八十年代末的激光照排技術，流行于上世紀九十年代中期。激光打印機和復印機的工作原理基本相同，均采用了靜電照相技術，即將待打印的內容轉換為感光鼓上的以像素點為單位的位圖圖像，再通過靜電成像將文件轉印到紙上，具體工作流程可以總結為以下三個步驟：

1. 激光二極管（LD）發射光，通過多邊形反射鏡旋轉，實現在感光鼓上的掃描。

2. 激光二極管光照射的部位被消除靜電，因此調色劑不附著。

3. 通過加熱器將調色劑定影在紙上，完成印刷。

從組成結構的角度來看，激光打印機的核心部件包括三部分：感光鼓、包含多邊形反射鏡的激光掃描光學系統以及激光器。其中，在激光打印機、復印機的光學系統中，激光二極管被稱為光之“筆”。

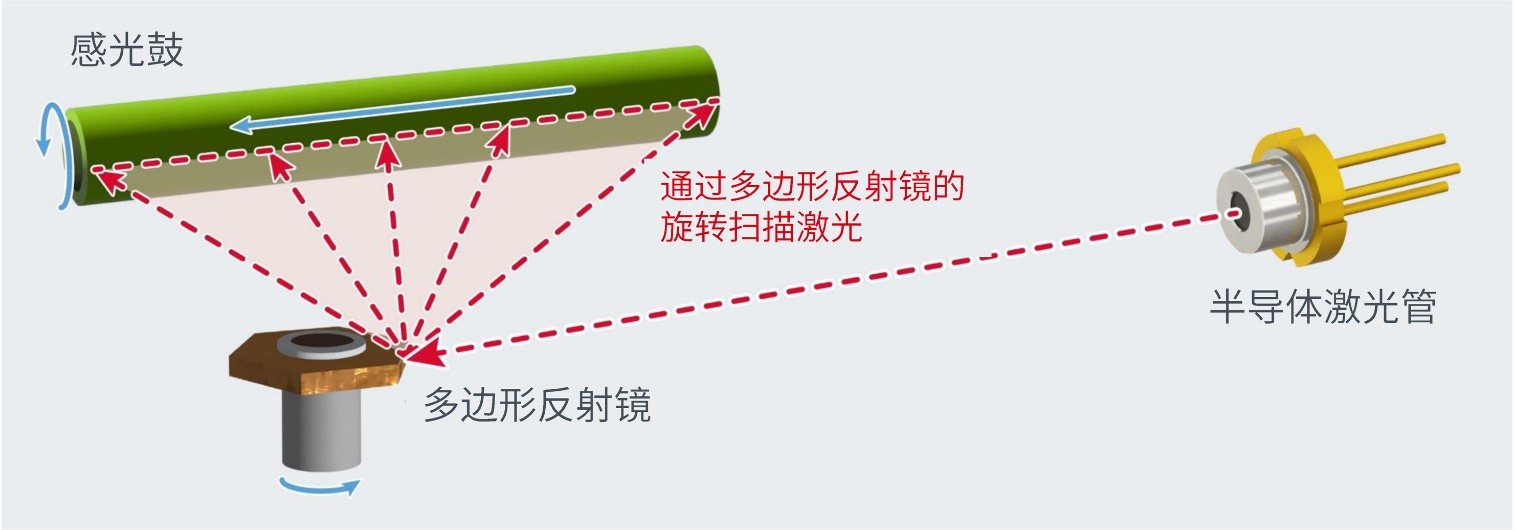

圖2│激光掃描光學系統

羅姆在打印機用激光二極管市場的產品陣容與優勢

羅姆在激光二極管市場擁有30年以上的實績，自1984年開發出用于CD機的780nm激光二極管以來，不斷開展激光業務，繼而面向激光打印機和傳感器擴充了產品陣容。如今，在激光打印機、復印機用激光二極管市場中，羅姆已成為重要的供應商之一。

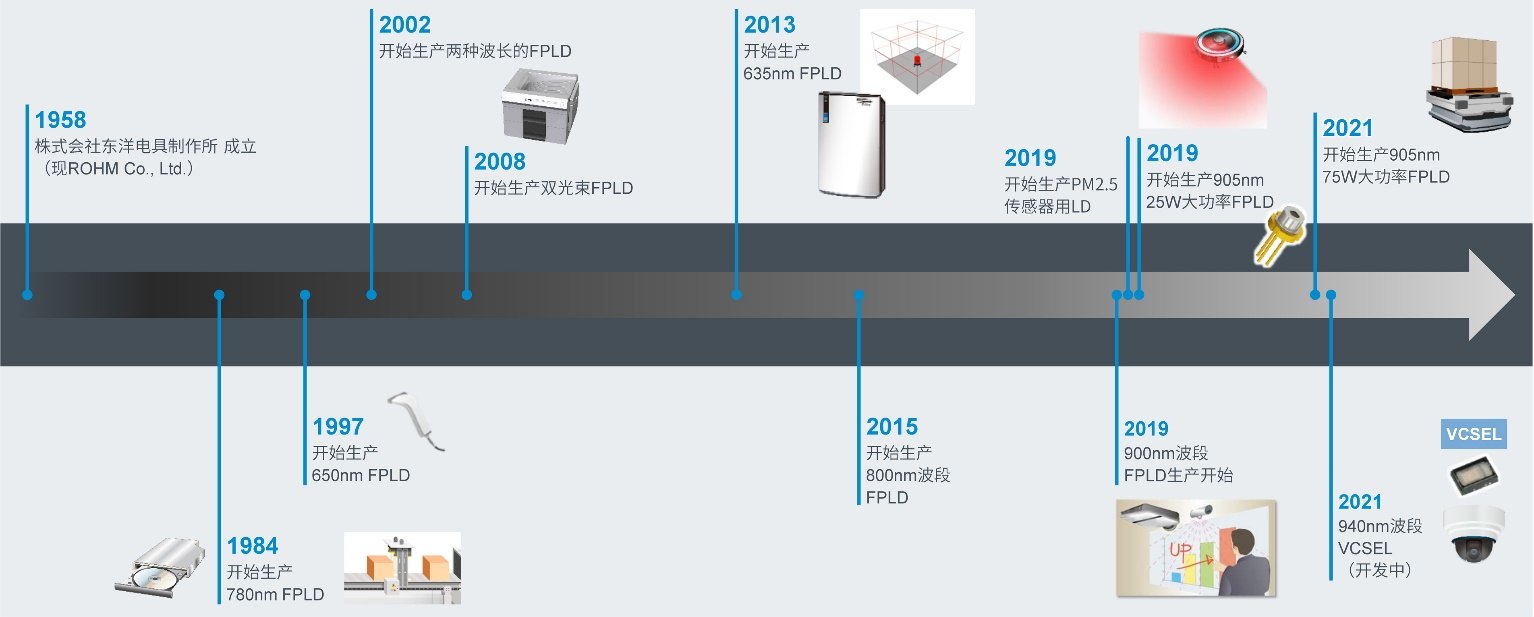

圖3丨羅姆在激光二極管市場擁有30年以上的業績實績

憑借長期積累的器件設計經驗和技術，羅姆的激光二極管產品具有優異的脈沖響應等特性，非常易用，可提升激光打印機的打印清晰度、色彩自然度。目前，產品陣容涵蓋650nm-670nm、780nm-800nm波段，功率在7mW-25mW區間的低速用單光束以及高速用雙光束產品。

※：產品為定制規格型號，詳詢羅姆銷售人員。

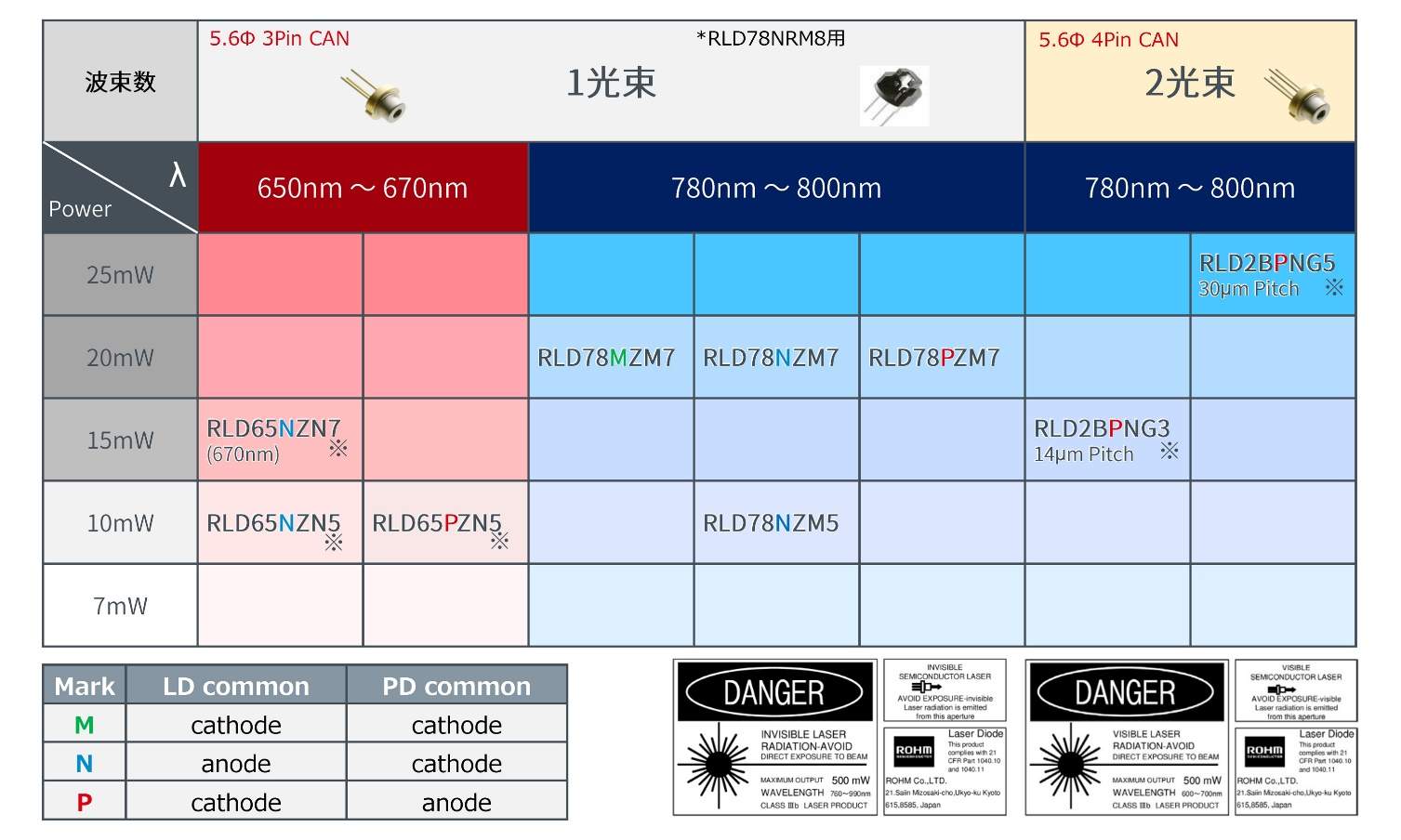

圖4 | 羅姆激光打印機用激光二極管產品線陣容

在上述產品陣容中，RLD78NZM5是單光束激光二極管的暢銷型號，具備激光打印機高品質打印所要求的全部特性，10年來其作為低速激光打印機使用光源，擁有較高的供應量。此外，實現高品質打印需要非常穩定的脈沖響應特性，RLD78NZM5憑借羅姆獨自開發的波導設計技術及高散熱性封裝，具有1ns以下的脈沖上升和下降時間(Tr,Tf)，其脈沖波形也保持近似矩形的形狀。除了脈沖響應特性外，羅姆擁有專用于激光打印機的器件設計技術，不僅用于單光束產品，也應用于雙光束產品，助力實現高品質打印。

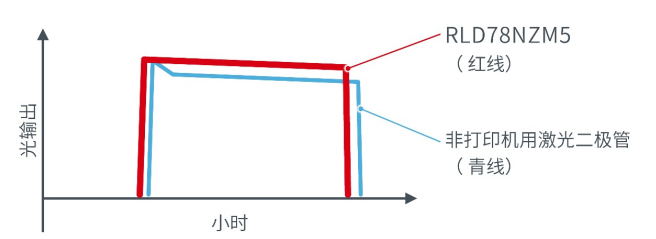

圖5丨激光二極管光脈沖波形

此外，RLD2BPNG3是用于高速打印的雙光束激光二極管代表型號。雙光束激光二極管除了單光束要求的特性之外，還必須盡量減少各光束之間的特性偏差。由于兩行同時顯像，特性差別過大則會使打出的字或者顏色濃淡不均勻。比如，RLD2BPNG3的驅動電壓偏差被控制在0.1V以下。羅姆憑借30多年來不斷改進的晶體生長技術和化合物半導體工藝技術，實現了非常穩定的器件特性。

【小結】

基于以上產品特點，羅姆的激光打印機用激光二極管的市場先進地位得到持續性鞏固。未來，羅姆將繼續為中國的高品質激光打印機研究開發貢獻力量。
