01

RF復雜測試對測試設備提出更高需求

無線通信系統的不斷更新產生了對先進RF測試設備的需求，以滿足這項新技術的復雜測試要求。這些測試設備需要能夠處理更高的頻率、更寬的帶寬和更復雜的調制方案。

● 波束成形：使用先進的波束成形技術來提高信號強度和質量。多通道測試應側重于測試系統的波束成形能力，包括波束控制、波束跟蹤和波束成形算法性能。

● 大規模MIMO：大規模MIMO技術涉及使用大量天線來提高信號質量和容量。多通道測試應側重于測試大規模MIMO系統的性能，包括天線放置、信道建模和信號隔離。

● 載波聚合：使用載波聚合來提高帶寬和數據速率。多通道測試應側重于測試系統的載波聚合能力，包括多個頻段的信號生成和分析。

● 干擾：在各個頻段中運行，不同頻段容易受到其他無線設備的干擾。多通道測試應側重于測試系統在存在干擾的情況下減輕干擾和保持信號質量的能力。

02

現代射頻測試同時分析多通道信號

現代通信系統射頻測試需要使用可以同時分析多個信號的多通道測試設備，使工程師能夠在單個測試設置中測試多個通道和載波。最新的多通道射頻測量測試設備旨在滿足這些要求，并為RF測試提供一系列優勢：

● 提高了測試效率。

● 多通道射頻測試設備的另一個好處是提高了測試覆蓋率。現代通信網絡使用先進的波束成形和大規模MIMO技術來提高信號質量和容量，這可能會創建復雜的測試場景。多通道測試設備使工程師能夠更全面地測試這些場景，提高測試覆蓋率，并確保系統在實際環境中按預期運行。

● 多通道射頻測試設備還為測試提供了更大的靈活性。由于能夠同時分析多個信號，工程師可以測試各種場景和配置，包括不同的頻段、信道帶寬和調制方案。這種靈活性對于測試各種用例和部署場景至關重要，可確保系統能夠滿足不同應用的不同要求。

● 提高精度：多通道設備分析信號，具有精確的定時和同步，可以提高測量精度。

● 簡化設置：多通道設備可以通過減少所需的測試儀器數量來簡化測試設置。

這些功能對于測試高級功能（如波束成形、大規模MIMO和載波聚合）以及確保系統在實際環境中按預期運行至關重要?？傮w而言，多通道RF測試設備可以成為現代無線通信系統測試的重要工具，提高效率，準確性和靈活性。

03

泰克多通道寬帶調制分析方案

泰克產品組合解決方案很高興地宣布推出SignalVu-PC版本5.0.0169，現在支持5和6系列MSO儀器的多通道分析。連接5或6系列MSO時，用于常規信號查看（基礎軟件）中同時支持多個通道。

新功能：

● 支持同時8通道射頻輸入；

● 獨立通道控制（中心頻率、掃頻范圍、分辨率帶寬、時間門控）；

● 支持頻率觸發也支持時間觸發（使用SignalVu-PC選項CON）；

● 支持IQ或差分IQ（使用SignalVu-PC選項CON），直接測量基帶信號以了解調制器或解調器的射頻效應。

泰克MSO5B及6B系列示波器：

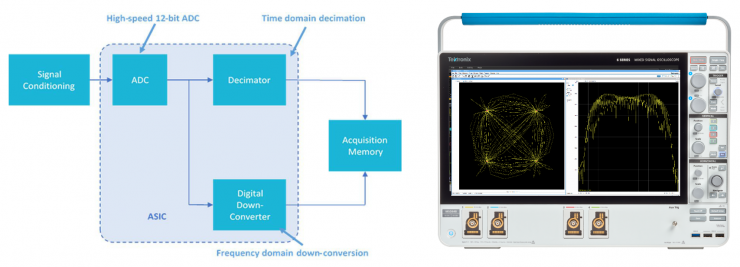

● 具備最高達8個射頻通道、最高帶寬2GHz的數字下變頻（DDC）功能，并提供了12比特的硬件ADC分辨率和優異的前端，來確保優異的硬件采集平臺。

● 基于這個硬件測試平臺，泰克提供了靈活多變的各通道中心頻率、SPAN、分辨率帶寬、觀測時間窗口的獨立設置能力，并且提供RF vs Time的幅度、頻率、相位與時間相關的跨域測試能力的SpectrumView功能。

綜上所述，最新的泰克多通道射頻測量測試工具是現代通信及感知系統RF測試的寶貴工具。它提供了更高的測試效率、改進的測試覆蓋率、更高的靈活性以及高級特性和功能。這些優勢對于確保設備滿足現代無線行業的苛刻要求至關重要。

欲了解6系MSO混合信號示波器更多信息，敬請登錄：https://www.tek.com.cn/products/oscilloscopes/6-series-mso。
