引言

隨著我國經濟的迅猛發展,城市人口日益增多,隨之產生的城市垃圾問題也日趨嚴重,但相對于國外來說,我國的客井清淤技術還不夠完善,城市排水系統中的問題也是復雜多變,比如干燥炎熱天氣會產生大量的毒氣,在陰雨天氣又會由于積水無法流通造成城市管道堵塞,從而影響人們的正常生活。

目前,我國在管道清淤方面還處于起步探索階段,大多數地區仍為人工清淤,主要依靠大鐵勺、鐵叉、夾具等。工人在井下作業時工作效率低,有些客井狹窄、危險性大,并且由于常年累積,里面充滿有毒氣體,易發生危險。相較而言,機械清淤更具優勢,但我國的機械清淤仍存在很多問題,比如需要人機配合清淤,采用機械為主、人工為輔的清淤方式,在面對客井中出現的一些不易清理的雜物或遇到黏稠度較大的淤泥時,還會造成抓斗卡住等一系列存在安全風險的問題。鑒于此,本課題設計了一種用于客井清挖的機械手液壓系統,并利用AMESim仿真軟件對該液壓系統進行了仿真驗證。

1擬定蜜井清挖機械手液壓系統原理圖

1.1蜜井清挖機械手結構

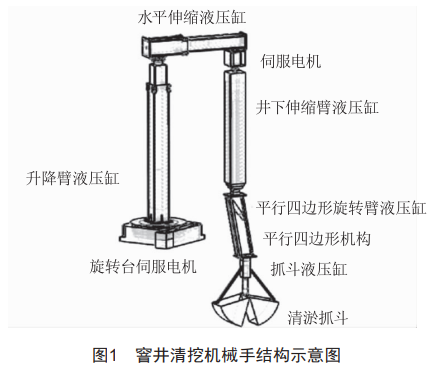

客井清挖機械手結構如圖1所示。

1.2蜜井清挖機械手液壓系統擬定

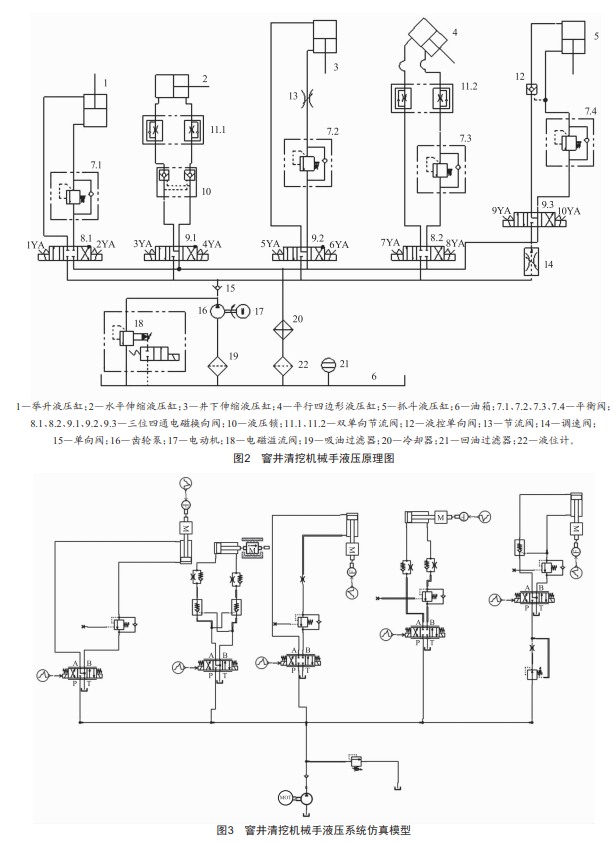

客井清挖機械手液壓系統原理圖如圖2所示。

2蜜井清挖機械手液壓系統仿真

2.1液壓系統建模

在AMESim仿真軟件中搭建液壓回路如圖3所示。

2.2仿真模型的參數設置

各回路的主要參數如表1所示。

2.3動態特性仿真分析

2.3.1舉升缸仿真分析

舉升缸的速度和位移曲線如圖4和圖5所示。

2.3.2水平伸縮缸仿真分析

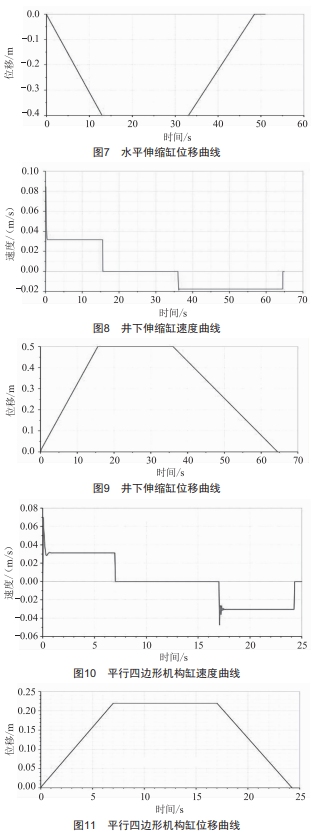

水平伸縮缸工進和退回的速度和位移曲線如圖6和圖7所示。

2.3.3井下伸縮缸仿真分析

井下伸縮缸工進和退回的速度和位移曲線如圖8和圖9所示。

2.3.4平行四邊形機構缸仿真分析

平行四邊形機構缸工進和退回的速度和位移曲線如圖10和圖11所示。

2.3.5抓斗液壓缸仿真分析

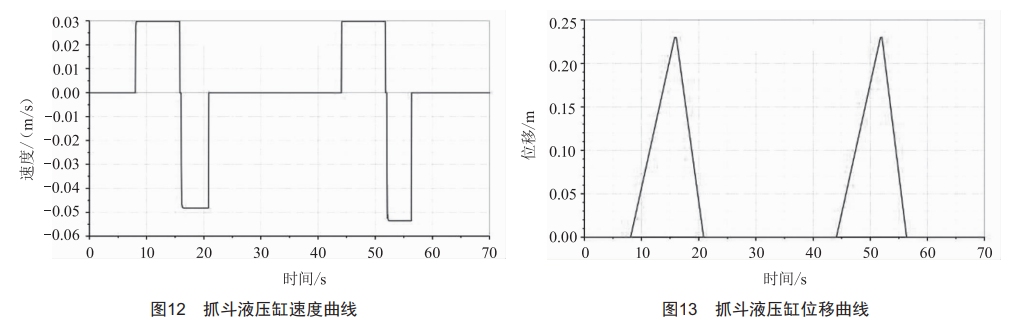

抓斗液壓缸工進和退回的速度和位移曲線如圖12和圖13所示。

2.3.6液壓系統整體位移曲線

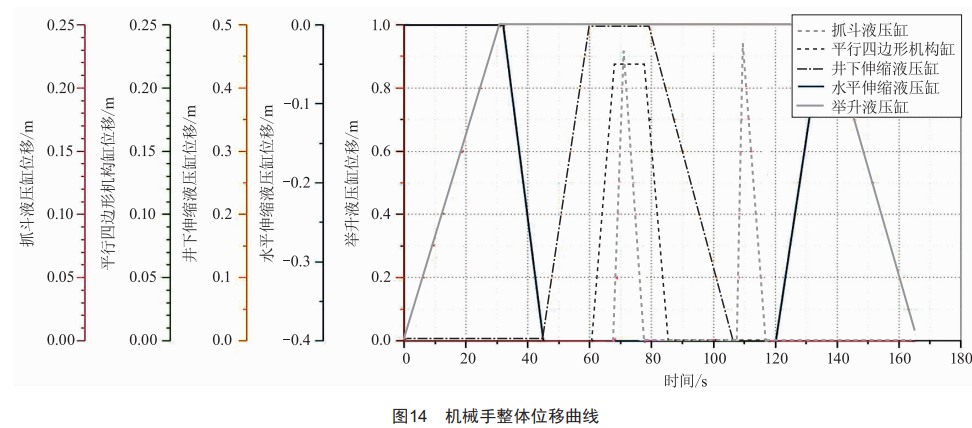

液壓系統執行元件整體位移曲線如圖14所示。機械手動作順序如下:首先舉升缸運動,達到指定高度后處于中位保壓狀態:然后水平缸運動,達到指定位置后處于中位保壓狀態:接下來井下伸縮缸進入井內,平行四邊形機構定位,抓斗抓取,井下伸縮缸退回抓斗松開,卸掉垃圾:最后水平缸和舉升缸退回完成一次抓取。

仿真結果表明,該液壓系統設計方案可行。

3結語

本課題提出了箸井清挖機械手液壓系統方案,并利用AMEsim仿真軟件對該液壓系統進行了仿真分析,驗證了方案的可行性。此箸井清挖機械手極大地降低了工人的勞動強度,提高了清淤效率,不需要工人親自下井進行清理,能夠防范井下可能發生的安全事故,提高工作安全性,在我國城市環保和建設方面都具有重要意義。
