在服務器、PC等電子設備主板的生產中，往往會出現產線的故障，需要失效分析工程師（FA）以及維修工程師（RMA）去快速定位生產過程當中的故障件，特別是一些高速信號的故障。在整個過程中，往往需要面臨很多的壓力和責任，比如：

? 客戶投訴需要及時反饋

? 不良風險點的識別和內部分析

? 不斷完善設計檢查表，推動RD優化設計

? 指導生產制程改善

? 團隊的能力需要持續提升

高速信號的特殊性

但是要應對這些壓力，往往也對工程師提出了很高的要求。目前來看FA/RMA工程師由于工作性質問題，要去應對上面的挑戰往往也很棘手，特別是高速信號相關的故障，而且由于高速信號的特殊性，這類信號也容易出問題，其中PCIe信號是其中的典型。

主要原因：

? 高速信號帶寬高、速率快、信號冗余度也因此變小；

? PCIe信號是高速信號互聯的關鍵；

? PCIe互聯的接口總類多；

? 缺少測試手段，往往只有低端示波器以及萬用表，無法用于高速信號問題排查；

? 缺乏系統的信號完整性知識，往往依賴于產品研發。

因此FA/RMA工程師需要在嚴苛的客戶投訴、產線運轉時間中，能夠有足夠的手段以及盡可能低的學習成本，快速驗證諸如PCIe高速總線的故障，從而能夠更快更好的給RD提出有效的反饋，甚至能夠推動RD優化設計，確保團隊能夠得到持續的正向發展和評價。

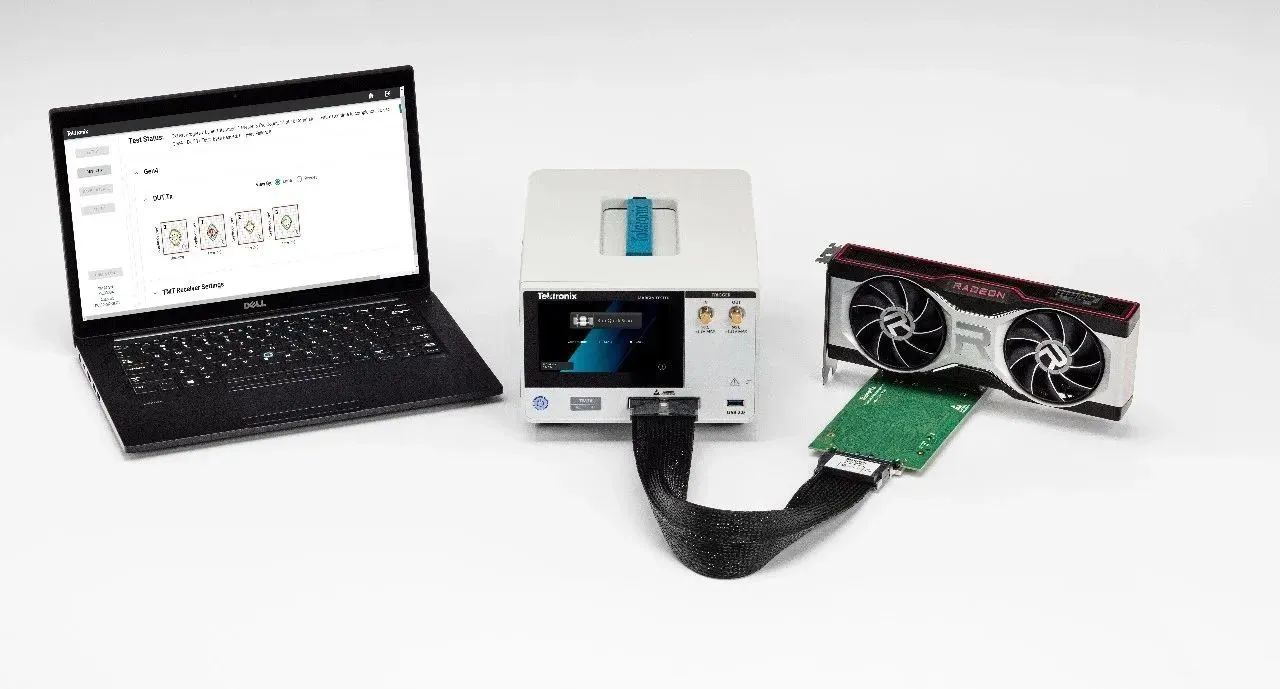

圖1. 泰克新一代TMT4 PCIe性能綜合測試儀

新一代TMT4 PCIe性能綜合測試儀

針對上面提到的FA/RMA工程師所遇到的挑戰，泰克推出了新一代的TMT4 PCIe性能綜合測試儀。

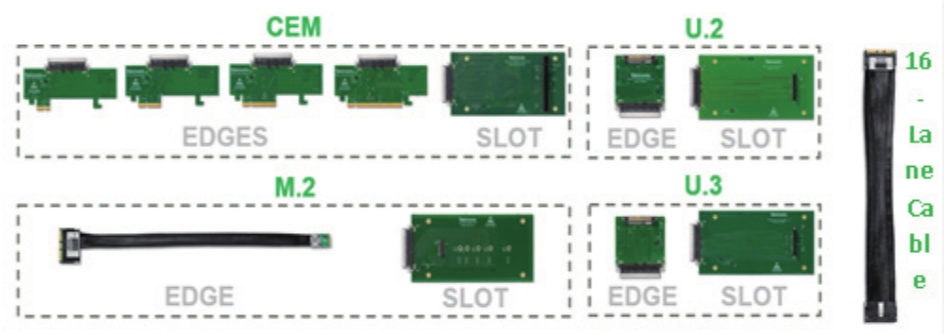

圖2. 豐富的硬件接口形式，應對各種產品形態

這臺儀器集成了豐富、便捷的功能，直達PCIe信號鏈路、物理層細節信息，直觀的圖示有利于工程師學習和掌握：

? 支持PCIe Gen3/4信號的一鍵式掃描功能，同時掃描所有鏈路的發射和接收性能；

? 支持多種多樣的硬件接口，如CEM、M.2、U.2、U.3等等，適配各種信號連接；

? 速度飛快，掃描所有16條PCIe Gen4總線鏈路只需要1-2分鐘；

? 一學就會，無需學習成本，通過網頁訪問，只需要一兩個按鍵操作就能完成測試；

? 提供專業報告，方便與RD一起進行問題分析與定位。

圖3. 專業級的PCIe物理層Tx/Rx分析

通過TMT4 PCIe性能綜合測試儀，整個FA/RMA工程師團隊可以在短短1-2分鐘內提交全面的PCIe鏈路的發射機和接收機的測試結果，從而能夠給出專家級的分析報告；因此也能夠幫助工程師更快的對客戶投訴做出反饋，以及幫助工程師快速確定問題所在，確保產線正常運轉，最大程度提升工程師價值以及降低產線成本。

了解更多TMT4 PCIe性能綜合測試儀，https://www.tek.com.cn/products/pciemargintester。目前這款新品所在的PCIe測試實驗室已開放預約，歡迎大家來實測體驗。
