雖然過去十年，風電和光伏產業實現了從小到大、由弱到強的跨越式發展。但在現有的技術條件下，風光發電的實際利用率遠遠跟不上其發展趨勢。隨著“雙碳”目標與構建新型電力系統的提出，如何以技術的力量提升可再生能源利用比例，推動降碳減排實現綠色發展，已成為所有相關企業面前的一道必答題。

為了順應“雙碳”目標和市場需求，近日全球領先的高壓集成電路供應商Power Integrations（以下簡稱“PI”）推出了兩款門極驅動器——SCALE-iFlex? LT NTC和1SP0635V2A0D，旨在為業界提供一種風電變流器、光伏和儲能應用的理想解決方案。

為了讓大家更深入地了解這兩款產品，近日PI高級應用工程師王皓經理在媒體溝通會上對其進行了詳細的介紹。

SCALE-iFlex? LT NTC

并聯靈活，為業界潛心打造理想門極驅動器

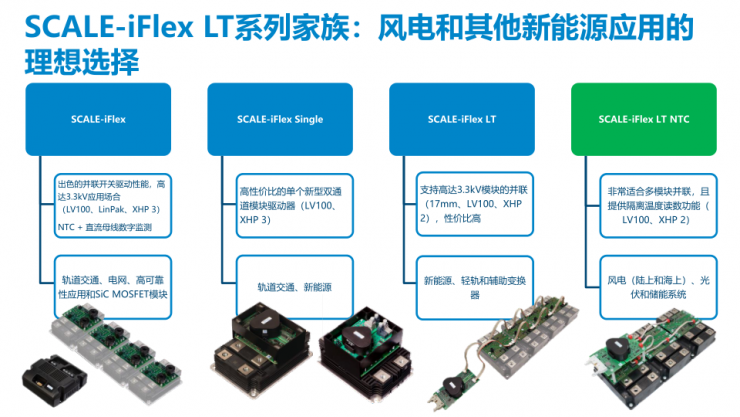

據了解，此前PI已先后推出過SCALE-iFlex LT多模塊驅動器，以及SCALE-iFlex Single單模塊驅動器。如今最新發布的SCALE-iFlex? LT NTC門極驅動器，則是對PI現有并聯方案產品家族SCALE-iFlex的再次擴充。

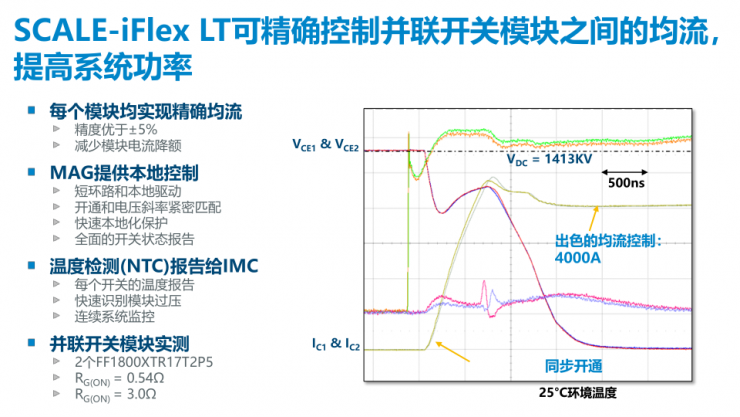

“全新門極驅動器采用了PI獨有的并聯結構驅動技術，可以精確地實現開關模塊之間的均流控制，從而達到提高系統功率的目的。”王皓介紹說，根據測試和仿真，每個模塊的均流范圍都在5%以內，因此客戶在做系統設計的時候，就可以更充分地把模塊利用起來，而無需考慮非均流導致的電流使用效率降低的問題。

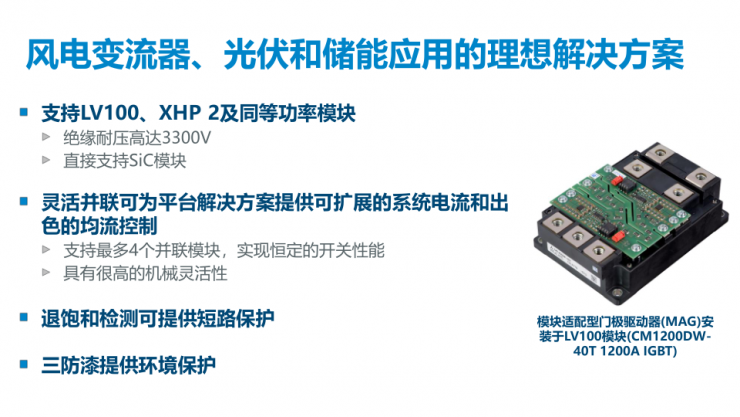

在談及設計優勢時，王皓指出，SCALE-iFlex家族產品之所以能夠以非常專業的方式處理模塊并聯，其背后的核心技術是模塊適配門極驅動器（MAG）提供了本地門級控制回路。由于該產品的每個MAG都集成了模塊溫度（NTC）檢測電路功能，而每個2SMLT0220D MAG單元的局部控制能夠確保精確控制和開關，因此可以實現出色的均流。

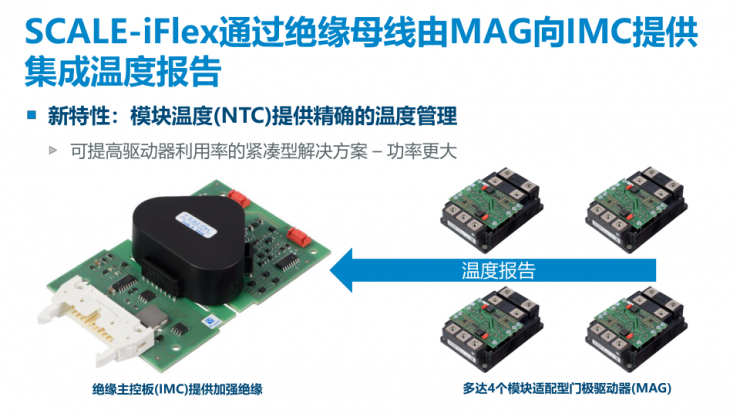

與此同時，SCALE-iFlex? LT NTC還有另一個獨特的集成功能，那就是通過信號總線由MAG向絕緣主控板（IMC）提供4個模塊門極驅動器的集成溫度報告，在實現緊湊模塊化設計的同時，還可使NTC提供精確的溫度管理。

為了進一步節省空間，單個2SILT1200T絕緣主控板（IMC）單元最多可并聯四個由MAG驅動的功率模塊，由于其外形緊湊，主控板單元也可以安裝在功率模塊上。要知道，這樣的設計對于采用多個功率模塊并聯的系統而言尤其重要。

除了并聯這一大特點之外，SCALE-iFlex? LT NTC還具有非常靈活的特性。據王皓介紹，在PI現有的解決方案中，客戶可以自己掌控模塊之間的間距，因?yàn)樵摦a(chǎn)品采用的是線纜的方式進行連接，可以適配不同客戶對于產品的設計需求。無論是風冷散熱需要留出一定的距離，還是水冷方案所需的緊湊型設計，這款門極驅動器都能滿足客戶的個性化需求。

事實上，SCALE-iFlex? LT NTC的優點還不止這些。該產品還采用了高級有源鉗位（AAC）來提供精確的過壓保護，通過內置NTC的方式有效提高了系統的可觀測性和整體性能；而門極驅動器也完全符合IEC 61000-4-x（EMI）、IEC-60068-2-x（環境）和IEC-60068-2-x（機械）標準，并且可通過低壓、高壓和熱循環等全面測試，從而將設計人員的開發時間縮短12-18個月；驅動器內部集成了完善的保護特性，還可選擇增加三防漆工藝。

基于以上技術特征，SCALE-iFlex? LT NTC門極驅動器非常適配于流行的100mmx140mm IGBT半橋模塊，例如Mitsubishi LV100和Infineon XHP 2，以及耐壓在2300V以內的碳化硅（SiC）衍生模塊。

1SP0635V2A0D

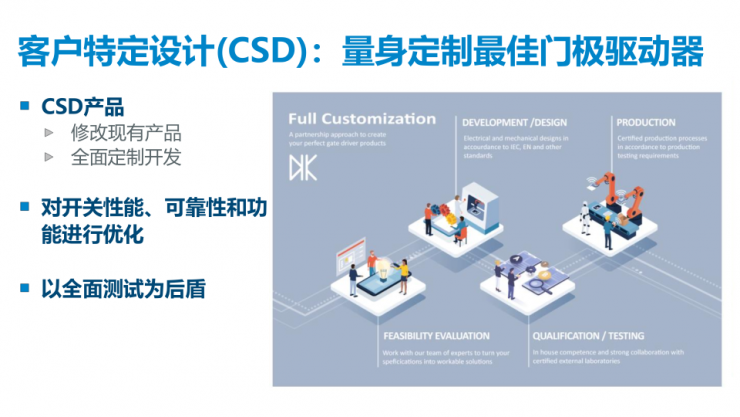

即插即用，為客戶量身定制最佳門極驅動器

作為此次PI推出的另外一款重磅新品，數字型1SP0635V2A0D門極驅動器同樣具有行業領先的技術優勢。

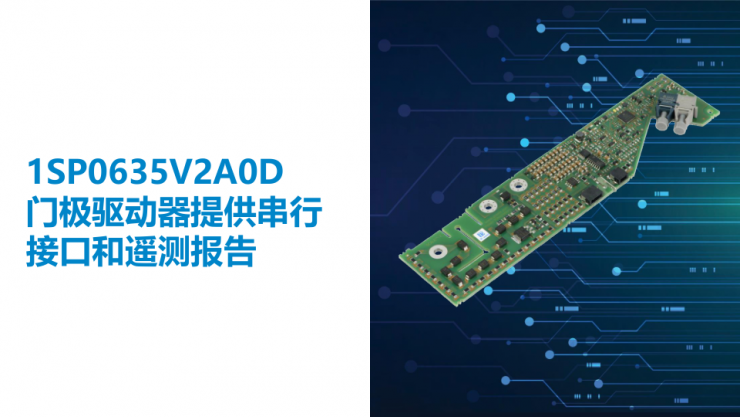

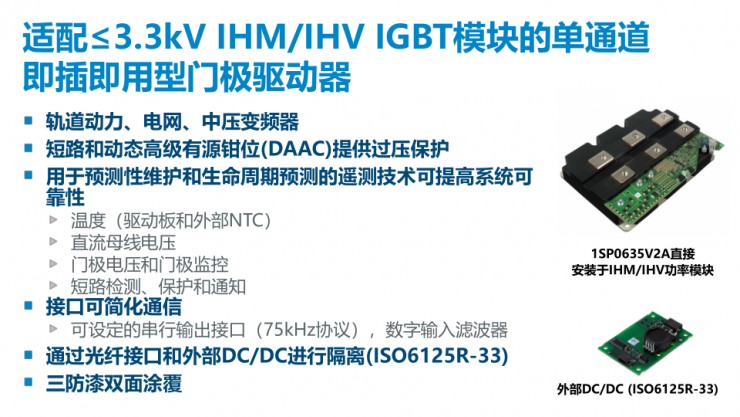

據王皓介紹，1SP0635V2A0D是一款單通道即插即用型門極驅動器，適配于尺寸為190mmx140mm的3.3kV以內的IHM和IHV IGBT模塊，目前該產品主要應用于包括軌道牽引逆變器、電網和中壓變頻器等領域。“PI推出這款產品的最大意義在于，希望給客戶提供更多的驅動層面的信息，以獲取整個系統的數據收集，從而可以更好地對設備全生命周期建模進行維護?！?/span>

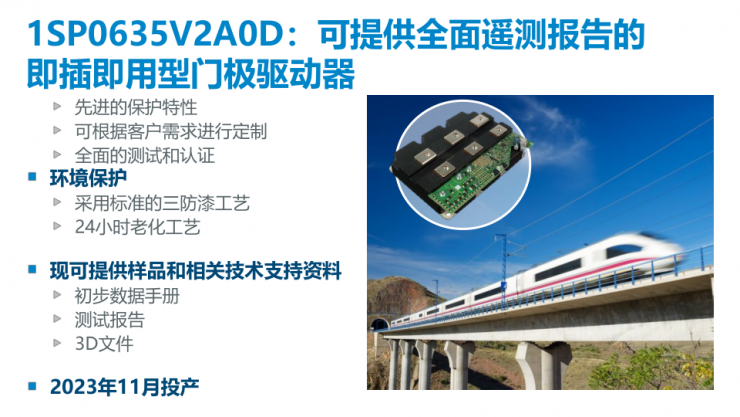

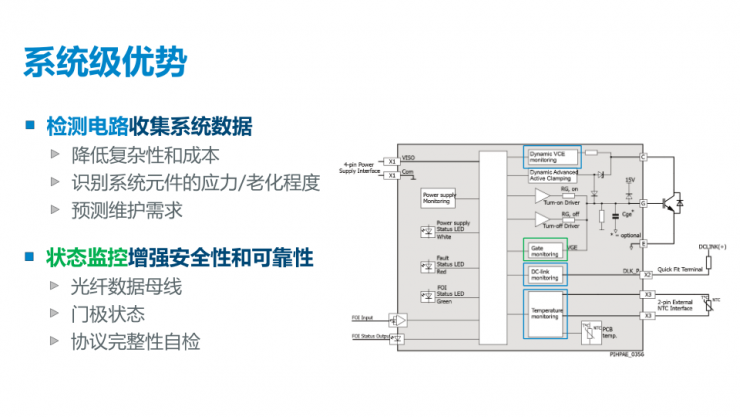

據了解，1SP0635V2A0D將PI成熟可靠的SCALE-2?開關性能和保護特性與可配置的隔離串行輸出接口相結合，不僅增強了驅動器的設定靈活性，還能夠提供全面的遙測報告，以實現準確的壽命估算。其內部集成了包括溫度、器件和母線狀態信息在內的多個檢測電路，可以簡化系統設計，并增強可觀測性、控制性和可靠性。

“也就是說，這款驅動板不光有基本的驅動功能，它還可以實時地向控制系統傳輸IGBT驅動檢測到的各種關鍵信息，包括不限于母線電壓、門極狀態、NTC溫度等能看到的母線電壓的實時值。”王皓如是說，這樣的設計不僅可以簡化溫升管理，而且無需外部溫度傳感器。

為了從同類產品中脫穎而出，1SP0635V2A0D除了具備驅動器的基本功能之外，還新增了高級有源鉗位（DAAC）功能，可以提供無限制的過壓保護，并且還集成了直流母線電壓測量功能，能夠減少外部電路，降低系統復雜性和成本。而閉環門極電壓、門極狀態和短路監測功能，則可確保模塊在設定的限值內操作，從而提高效率并避免嚴重故障。

至于其它特性，據官方介紹，1SP0635V2A0D還包括對光纖接口的狀態監測，以確保正確接收開關指令。同樣，門極監測可確保開關指令已正確執行，并且功率模塊處于適當?shù)牟僮鳡顟B(tài)。短路監測可提供精確的控制，指示門極驅動器在發生短路時做出恰當?shù)捻憫?yīng)。

另外值得一提的是，1SP0635V2A0D是PI發布的首款數字化驅動器，這也標志著PI已經成功地邁出了數字化轉型的第一步。

總之，在從能源向可再生能源轉變的過程中，半導體可以發揮出更多價值，在提高可靠性、促進能源生產率、提高效率、降低成本等方面均發揮著積極作用?？梢灶A(yù)見，此次PI推出的SCALE-iFlex? LT NTC和1SP0635V2A0D兩款門極驅動器，勢必將會給整個產業帶來新的動能。
