中國上海，2023年6月2日 – 安富利旗下全球電子元器件產品與解決方案分銷商e絡盟現貨發售來自意法半導體和伍爾特電子的1kW 模擬無橋功率因數校正（PFC）設備，采用BARBI拓?fù)浣Y(jié)構設計。

BARBI是一種創新型無橋功率因數校正（PFC）拓?fù)浣Y(jié)構，可提高電源轉換效率和功率密度。它僅使用兩個MOSFET作為同步整流器即可實現更高效率，無需借助由4個二極管組成的傳統橋式整流器。盡管采用無橋設計，BARBI仍然可以通過模擬控制器進行控制，而無需使用復雜的晶體管驅動電路，這是因?yàn)槠溟_(kāi)關僅由LS柵極驅動器驅動。

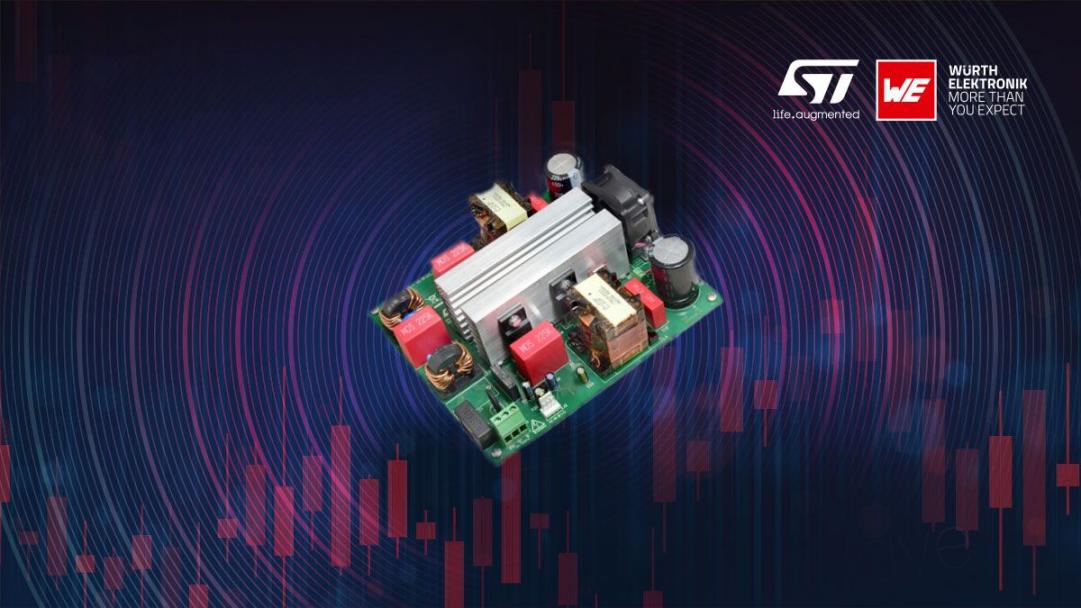

EVL4986A-1KWBL演示板采用雙升壓拓?fù)浣Y(jié)構（BARBI）設計。它是一款無橋PFC預穩壓器，具有1kW輸出功率（400Vdc）、90Vac至265Vac的寬輸入電壓范圍。該演示板基于新型L4986A峰值電流模式CCM功率因數控制器，可作為高達1kW的前端轉換器，符合IEC61000-3-2和JEITA-MITI標準。

EVL4986A-1KWBL演示板的主要功能特性包括：

?輸入電壓范圍：90至265 Vac，頻率為45-65 Hz

?輸出電壓/負載：400 V / 2.5 A

?高效率：230 Vac（滿載）時高于98%，115 Vac（滿載）時高于95.5%，10% ~ 100%滿載時，效率達94%以上

?空載能耗低：230 Vac時低于250 mW

?電源諧波符合EN61000-3-2 A類和JEITA-MITI A類標準

?EMI符合EN55022 B類標準

?安全性符合EN62368標準

?尺寸：145 x 160 mm，高度 = 35 mm

?PCB：雙面，由70μm FR-4制成，采用PTH/SMT混合設計

EVL4986A-1KWBL演示板板載意法半導體的多款特色產品，包括L4986 CCM PFC控制器、STW69N65M5功率MOSFET、STPSC12065 SiC二極管以及PM8834雙LS柵極驅動器。這些組件適用于需要高效率、出色功率密度和卓越性能的各種應用。

同時，該演示板還板載伍爾特電子的750319521 PFC升壓電感器、WCAP-FTBE和WCAP-FTX2薄膜電容器，以及WE-CMBNC共模電力線扼流圈。這些組件旨在滿足功率因數校正拓?fù)浣Y(jié)構的高效要求，可提供卓越的EMC性能、自我修復屬性和共模噪聲寬帶抑制。

EVL4986A-1KWBL演示板可用于工業和醫療開關電源、高功率LED照明設備、消費電子設備和服務器電源。L4986控制器則可為各種運行環境提供高效率和低THD性能，且組件更少，是各種電力電子應用的理想之選。

客戶現可通過Farnell（歐洲、中東和非洲）、Newark（北美地區）和e絡盟（亞太地區）購買EVL4986-1KWBL演示板，可快速供貨。
