PCIe 4.0才普及不久，隨著英特爾和AMD相互追逐，PCIe 5.0時代已經到來。作為美光旗下垂直整合的消費品牌英睿達，也跟緊時代步伐，率先開始PCIe 5.0 SSD的研發工作。T700就是推出的英睿達第一款PCIe 5.0 SSD，或許英睿達是致敬電影《終結者》才取名為T700，此時的T700將是王者出擊，并非終結者。小編拿到的是廠家的工程樣品，大家閱讀小編評測文章的時候，量產的T700或許已經正式上市了。

硬件剖析

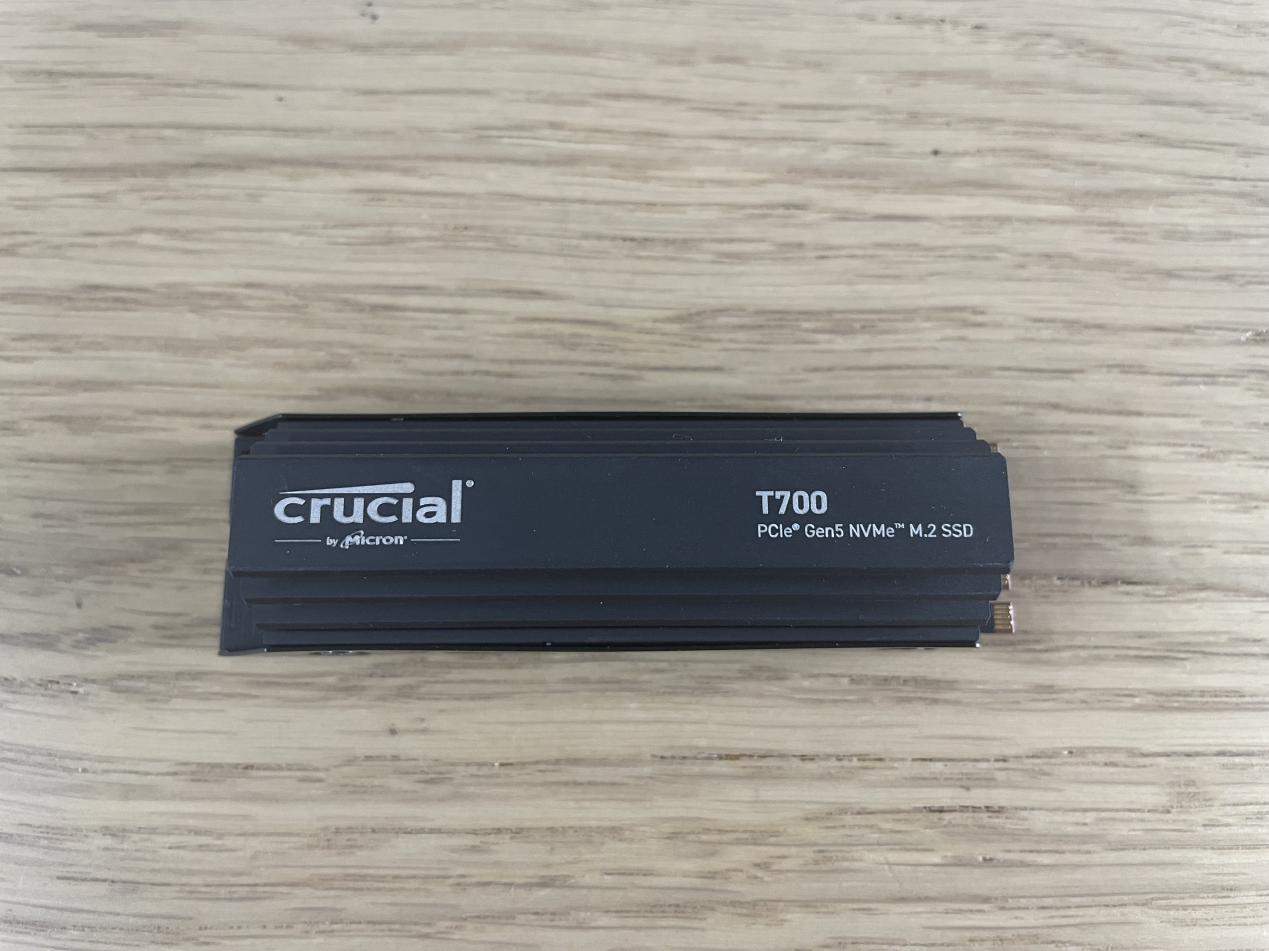

拆開防靜電包裝后可以看到全副武裝的T700，這應該是小編自接觸英睿達這個品牌以來，第一次看到帶上了散熱片，這個好評點贊。散熱片還是多層塔狀，增大了散熱面積，將SSD PCBA完全包裹起來，有利于散熱。

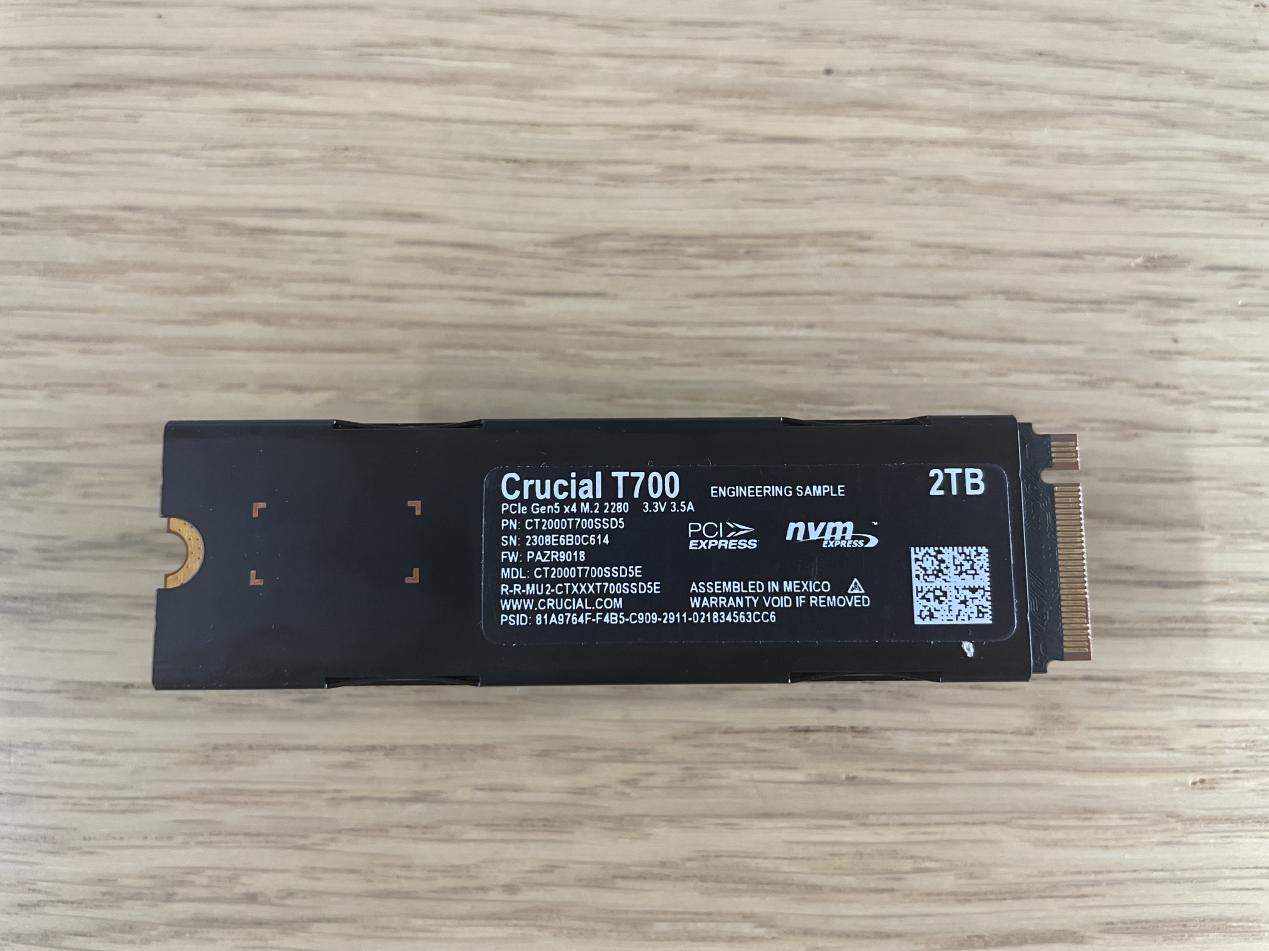

背面標簽紙貼著T700一些參數信息，還特別標注了這是工程樣品。

拆開散熱片后，可以看到關鍵芯片都加了硅脂，用于接觸芯片和散熱片。

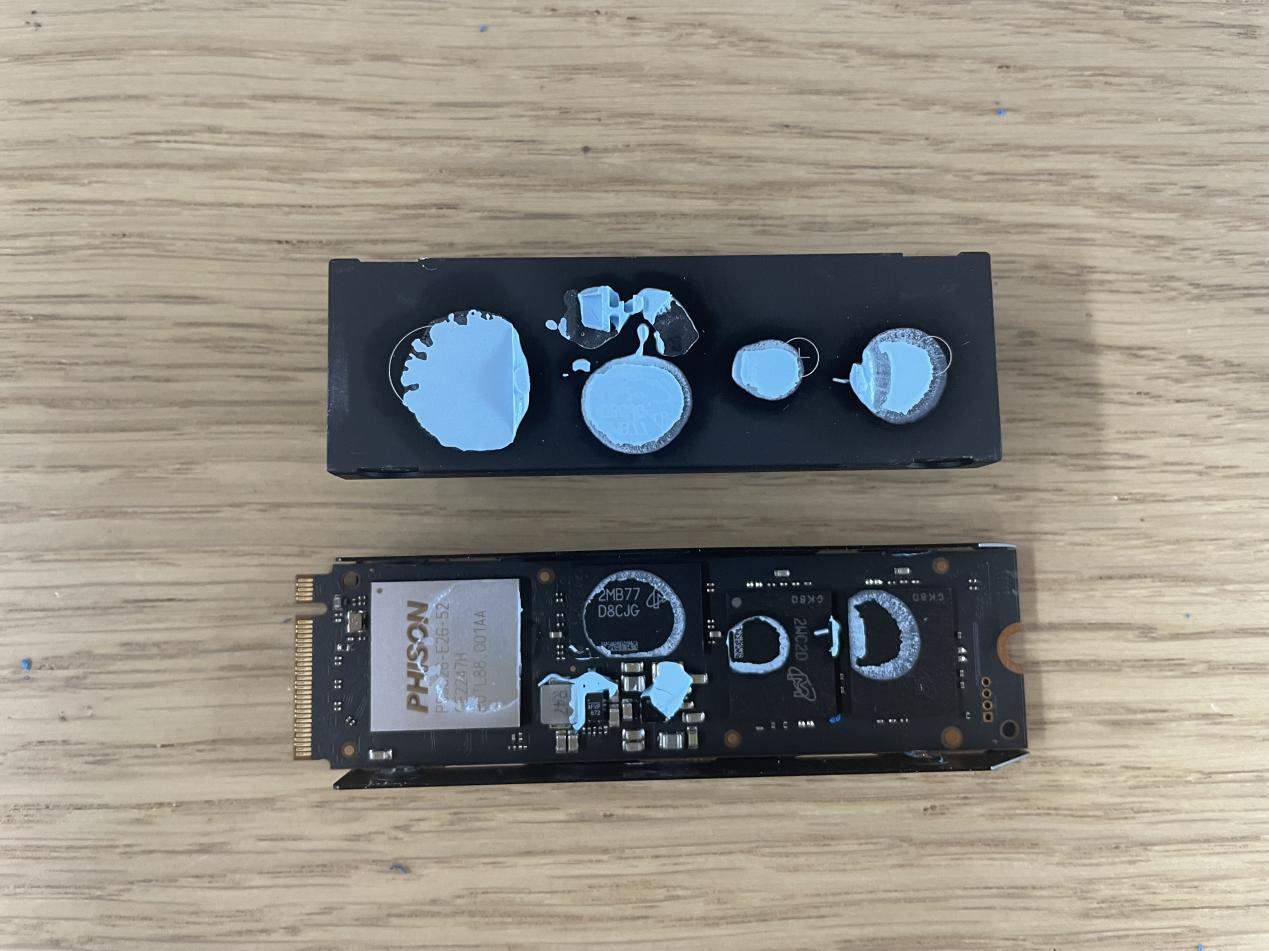

把下半部分的散熱片拆開后，看到也是加了硅脂有利于底部芯片散熱，還有硅膠片應該用來固定PCBA的。

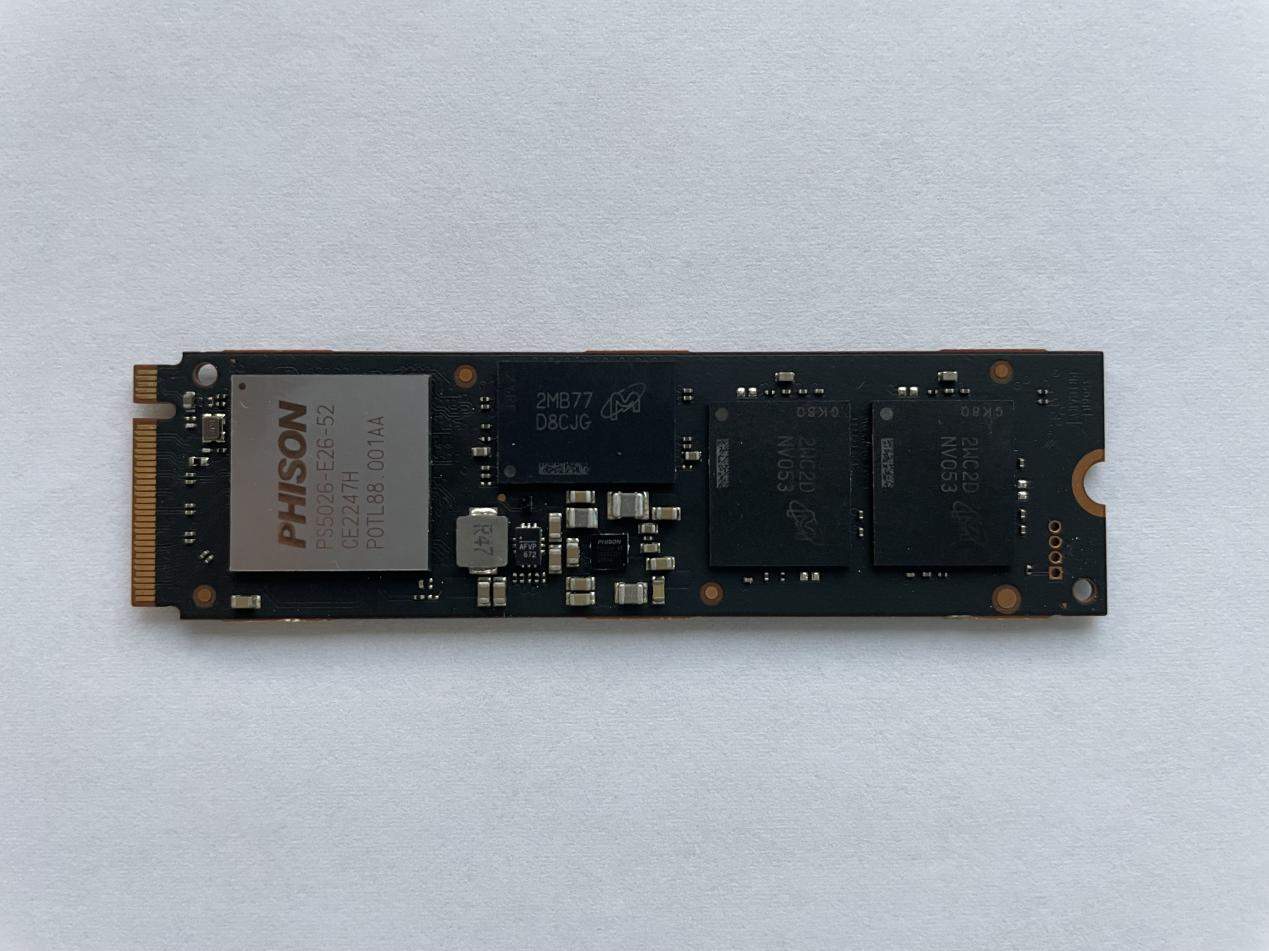

把正面的硅脂清理干凈后可以看清整個全貌，主控為Phison PS5026-E26，Phison 最新的 PCI-Express 5.0 控制器。DRAM為2MB77 D8CJG，美光MT53E1G32D2FW-046 容量為4G。顆粒為美光NV053，3D TLC 232L NAND，正反面共4顆，單顆500G容量。

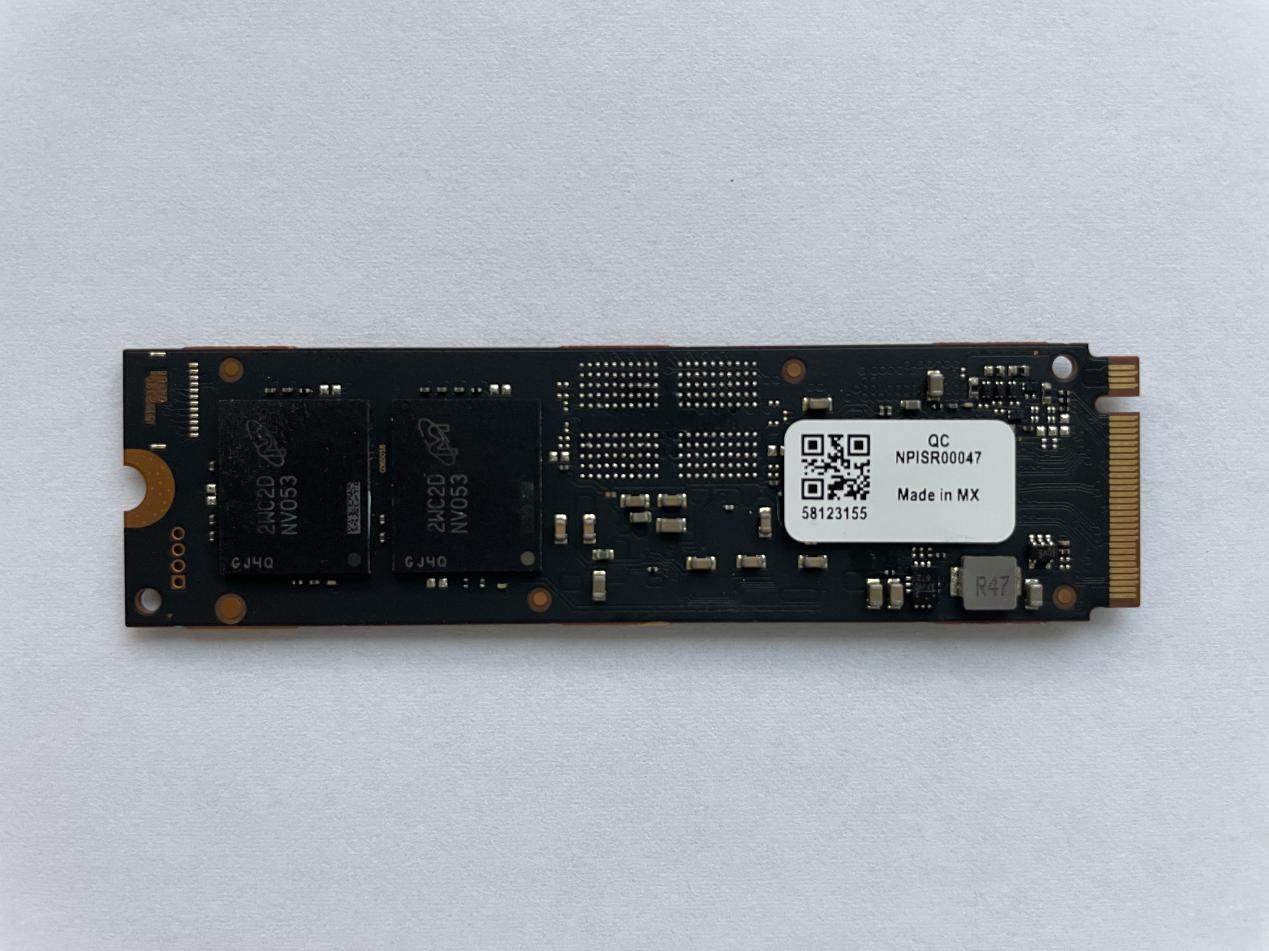

背面就兩顆顆粒芯片和一些電容電子之類的，還貼了一張QC的質檢貼紙。

性能測試

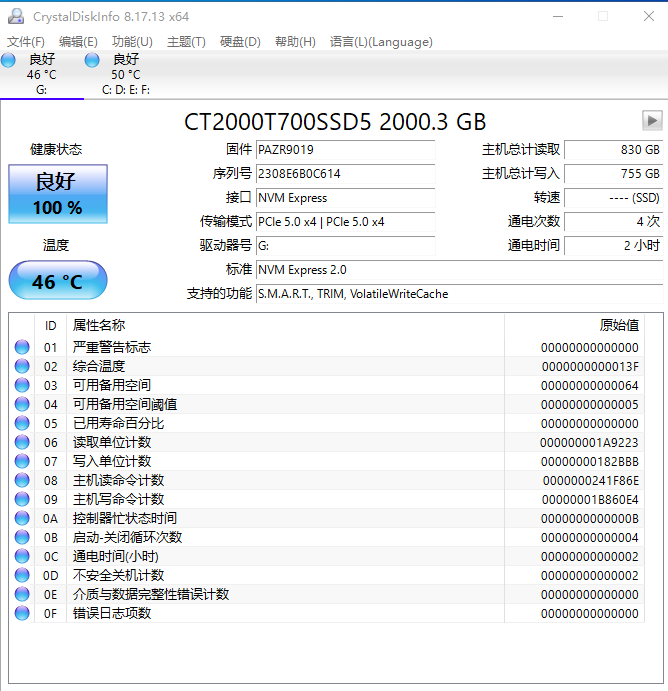

使用CrystalDiskInfo可以讀取硬盤的詳細信息，小編的CPU是支持PCIe5.0的，并主板是帶PCIe5.0 M.2接口的，可以看到傳輸模式為PCIe5.0 X4，說明T700已經跑在PCIe5.0模式下了。還能讀出固件版本號，硬盤的讀寫總量，通電次數及通電時間等詳細參數。

（T700 PCIe5.0接口） （T700 PCIe3.0接口）

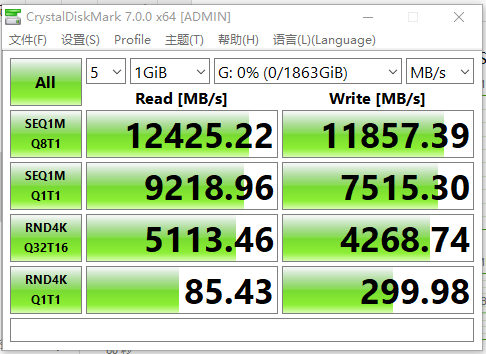

官方標稱讀取速度高達12400MB/s，寫入速度速度高達11800MB/s，使用CRystalDiskMark實測能達到官方宣稱的，并稍微超過此標準，達到驚人的12425.22MB/s讀取速度及11857.39MB/s寫入速度。這速度有多變態了，小編手上沒有其他競品可以對比，就拿T700放在PCIe3.0接口下進行測試，可以看到對比T700在PCIe5.0上發揮的性能已經是PCIe3.0的4倍了。

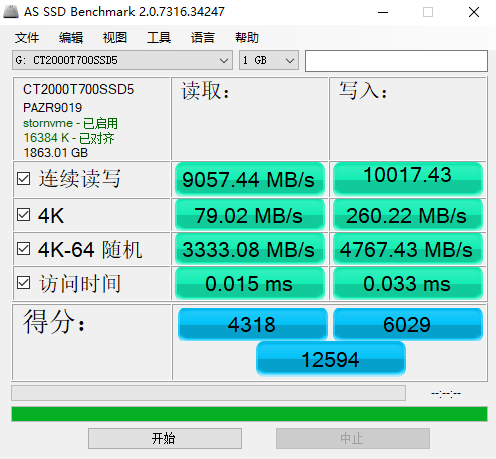

使用AS SSD Benckmark進行測試，速度稍微比12G/s低，只能到9057M/s，或許跟工程樣品也有關系，但也是碾壓市面上PCIe4.0 SSD了。

換成iops格式，各項參數也是很亮眼的。

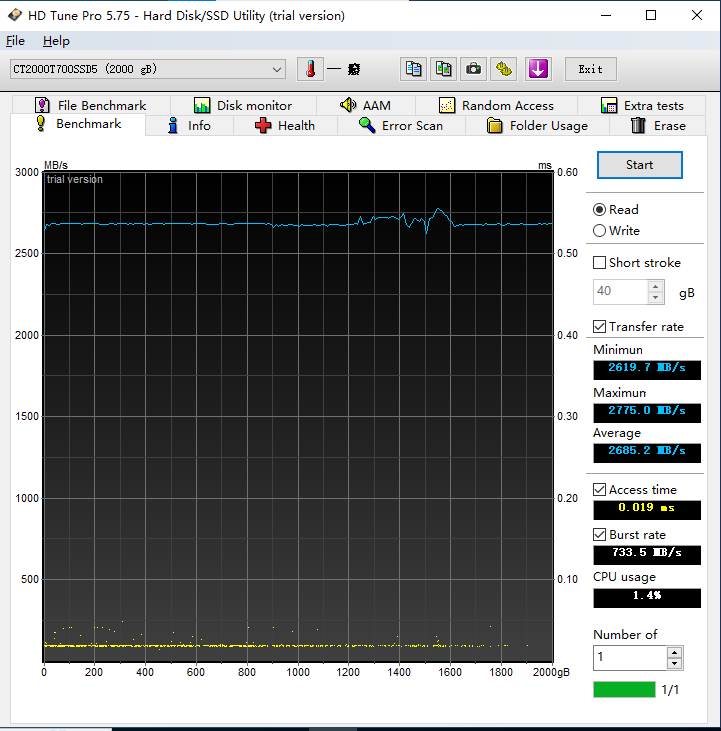

使用HD Tune對T700進行穩定性測試，測試長時間2000GB讀取，可以看到整個讀取過程都沒有出現降速的情況，有點疑惑的是讀取速度只有不到3000MB/s，可能HD Tune尚未適配12GB/s的高速讀取測試。

進行2000G數據量寫入，可以看到測試到700GB左右會出現速度降下來了，應該是硬盤溫度上升發燙為了保護硬盤采取降速處理，也跟讀取一樣，測試速度沒有把PCIe5.0的性能發揮出來。

總結

需要注意一點的是，目前也就Z790及X670等主板支持PCIe5.0 M.2接口，需要看清自己主板配置是否支持PCIe 5.0接口。英睿達T700也是能向下兼容PCIe4.0及PCIe3.0的，只是不能發揮它的極限性能而已。T700官方會提供6款配置供大家選擇，分別是不帶散熱器的1TB、2TB、4TB，還有就是配上散熱片的1TB、2TB、4TB。對于電腦愛好者、游戲玩家及一些專業人員，英睿達T700 PCIe 5.0 NVMe SSD是個性價比很高的選擇。
