?全新共模濾波器系列實現了業內最小*尺寸，采用了TDK專有的導線圈精細圖案(0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高)

?具備高速差分傳輸噪聲控制特性和高共模衰減特性

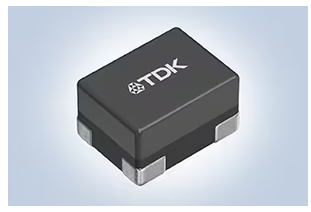

TDK 株式會社(TSE：6762)推出用于高速接口差分傳輸應用的全新TCM0403T系列降噪共模濾波器(0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高)。該系列產品于2023年6月起開始量產。

近年來，隨著數碼電子設備的復雜程度和多功能性不斷提高，傳輸信號的速度也隨之加快。相關設備發出的高頻噪聲會對其它設備產生影響，進而降低通信質量。

該系列的TCM0403T-200-2P-T210 和 TCM0403T-080-2P-T210 產品的差分插入損耗截止頻率可達到8 GHz或更高，可支持最高12 Gbps的傳輸速度。作為抑噪對策的重要指標之一，該系列產品的共模衰減特性與傳統濾波器相比得到了顯著提升。TCM0403T-200-2P-T210產品在2.4 GHz的頻率下可達到42 dB或以上的高共模衰減，而TCM0403T-080-2P-T210產品在5.0 GHz的頻率下可達到34 dB或以上的高共模衰減。

導線圈圖案采用TDK專有的精細圖案排列設計，應用了薄膜法以及TDK磁頭研發過程所中積累的技術。該款業內最小的共模濾波器將為電子設備的小型化、纖薄化和輕量化提供支持。

為了控制未來差分傳輸線路中預期將大幅增加的輻射和外生噪聲，TDK將繼續開發小型薄膜共模濾波器，提供優質服務，推動無線通信系統的高質量發展。

*截至2023年6月，來源：TDK

主要應用

?適用于智能手機、平板電腦、穿戴式設備等的高速接口

?USB3.0/3.1/3.2，HDMI2.0/2.1，顯示端口/eDP，MIPI D-PHY

主要特點與優勢

?采用薄膜法實現了業內最小尺寸(0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高)，減少安裝空間

?具備高速差分傳輸噪聲控制特性和高共模衰減特性

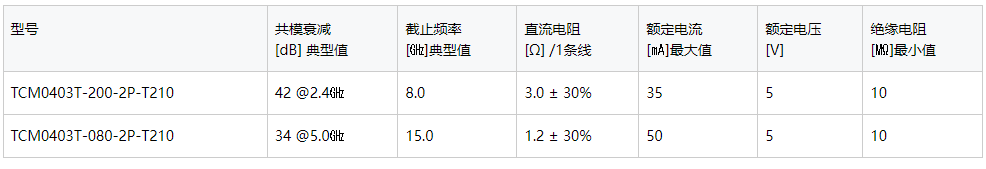

關鍵數據
