引言

振動是評價機械設備運行狀態的重要參數,振動信號分析是機械設備狀態監測和故障預警的核心技術。

近年來,國內外科研人員在故障產生機理、振動分析方法、故障診斷策略等方面進行了深入研究,取得了豐富的研究成果。應該說,目前的振動分析與故障診斷技術已經取得了長足的進步,相關成果在機械設備故障診斷中得到了應用,有效提高了設備運行的安全性、可靠性和經濟性。

隨著經濟社會的進步,國家對應急管理日益重視,在機電領域?qū)υO(shè)備的風險管控、安全預警也提出了更高的要求。目前的振動監測與分析方法,研究重點主要集中在在線監測、實時狀態評估和本地故障預警方面,應急管理屬性不明顯,難以適應智慧應急的發展需求。在新形勢下,開展基于應急模式的振動信號監測與分析方法研究,對提高設備監測預警能力、推進應急管理信息化、實現智慧應急發展目標等具有重要意義和價值。

針對傳統振動檢測技術在信息采集、數據分析等方面存在的問題,本文提出了一種基于應急模式的振動檢測與分析方法,該方法為應急模式下振動信號的采集分析提供了新思路,對于推進應急信息化具有較好的應用和推廣價值。

1應急振動檢測模式的內涵

1.1傳統振動檢測模式面臨的挑戰

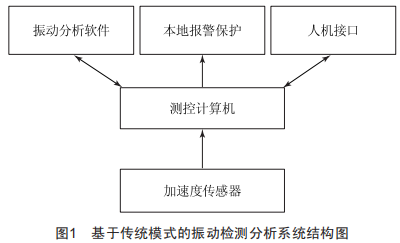

圖1為基于傳統模式的振動檢測分析系統典型結構框圖,系統主要由磁吸式加速度傳感器、測控計算機、振動分析軟件、人機接口、本地報警保護單元等組成。振動傳感器采用磁吸方式與被測對象接觸安裝,通過采集加速度二次信號,間接感知被測對象的振動信息:測控計算機內置振動分析軟件,實現振動信號采集、數據處理、狀態評估等功能:人機接口主要包括鍵盤、鼠標、顯示器等,負責實時顯示振動參數、時域波形和頻域圖譜:報警及保護單元負責本地聲光報警及保護輸出,確保設備安全運行。

傳統振動檢測模式面臨的挑戰:

(1)在振動信息感知方面:傳統的加速度傳感器體積較大,且采用磁吸式接觸安裝,限制了測量的適應性,難以解決復雜機械內部振動信息的采集問題:由于受原理限制,加速度傳感器只適合動態振動分析,無法感知靜態絕對量信息,不能全面掌握被測對象的振動特性。

(2)在故障分析方面:目前振動信號在線監測與系統實時狀態評估技術已趨于完善,但在故障定位、性能維護、壽命預測等方面研究還不夠成熟,智能化分析算法和診斷策略依然有待進一步深入研究。

(3)在預警聯動方面:目前的研究,預警模型簡單,監測數據不聯網,僅僅用于本地預警,無法在全網范圍內運用人工智能、大數據、云計算等技術深入挖掘數據價值,不能適應應急聯動的需求。

1.2應急振動檢測模式的概念及特征

應急檢測模式是在大力推進應急管理信息化,落實智慧應急發展目標的背景下提出的,目前尚無統一定義,其概念仍在不斷豐富和完善之中。

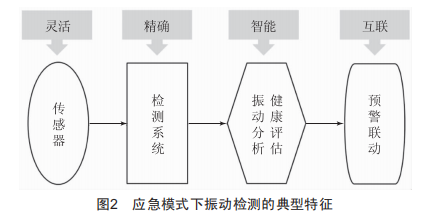

應急檢測模式是一種全新的智能檢測模式,利用現代傳感技術提高測量的精度和適應性,采用智能數據分析算法提供強大的邊緣計算能力,以通信信息平臺為支撐,運用大數據、人工智能、云計算等前沿技術深入挖掘監測數據價值,將數據轉換為有效信息,實現一體化融合預警聯動。應急模式下的振動檢測應該具有如下典型特征(圖2):

(1)靈活:振動信號的采集不受安裝方式、空間、供電等諸多測量條件限制,具有較高的適應性,能夠?qū)崿F(xiàn)緊急情況下的免約束、快速信息采集。

(2)精確:采用現代傳感技術和數據處理算法優化測量精度,提高原始測量數據的精度水平。

(3)智能:深入挖掘監測數據價值,采用智能振動分析算法評估設備的健康狀態,及早發現事故隱患,定位故障部件。

(4)互聯:依托通信技術的飛速發展,利用數字化、信息化技術,建立一體化融合預警聯動機制。

2基于應急模式的振動檢測系統

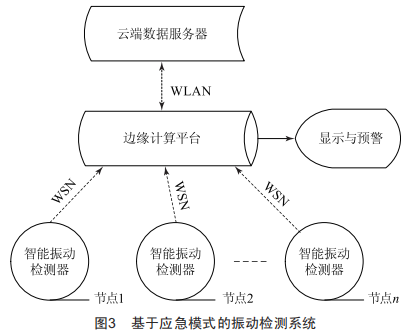

依據應急檢測基本理論,設計了如圖3所示的基于應急模式的振動檢測與分析系統。

系統由智能振動檢測器、邊緣計算平臺、顯示預警單元及云端數據服務器等四部分組成。其中,智能振動檢測器基于光學傳感技術設計,分布式安裝于規劃測點,采用數字信號處理、無線傳感器網絡、移動電源等技術實現振動信號的免約束采集、預處理及無線互聯,具有非接觸、高精度、多功能、靈活方便等優點。智能振動檢測器采集規劃測點的位移、溫度和振動數據,分別為形位類故障、溫升類故障和振動類故障的診斷和預警提供高精度、可靠原始的測量數據:邊緣計算平臺內部集成了高性能處理器和振動時域頻域算法,通過無線傳感器網絡接收各智能檢測節點上傳的監測數據,采用智能振動分析軟件,實現邊緣側振動波形顯示、頻譜分析、本地預警保護等功能:振動數據、機器狀況、故障參數等信息通過無線局域網絡上傳云端數據服務器,運用大數據、人工智能、云計算等技術深入挖掘數據價值,實現設備預測維護與聯動預警。

邊緣計算平臺采用凌華科技推出的智能數據采集分析模塊設計,如圖4所示,該模塊具有如下技術特征,尤其適合應急模式下振動信號的采集與處理。

圖4邊緣計算平臺

(1)結構緊湊,操作簡便,工業級寬范圍供電電源,確保在緊急情況下穩定、可靠運行:

(2)內部集成了高性能處理器,提供基于邊緣的數據采集和分析功能:

(3)總線接口豐富,支持wi-Fi/4GLLE無線通信,滿足數據靈活傳輸?shù)男枨?

(4)內置數字量輸入/輸出通道,方便系統集成與應用擴展,實現報警、保護等功能。

3實驗與分析

在如圖5所示的通風機實驗平臺上,在邊緣側,對本文提出的振動檢測與分析方法進行了實驗研究。

圖5振動檢測與分析實驗圖

振動檢測器軸向安裝,通風機在不同運行狀態下的監測結果如圖6所示,實驗分析如下:

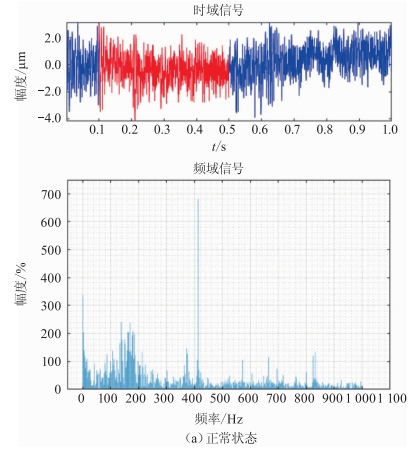

(1)正常狀態下,如圖6(a)所示,振動信號的頻譜包括基頻分量和多個倍頻分量,頻譜結構穩定,各頻率成分均在合理范圍內,通風機的振動值為3.4um,小于報警閾值,提示系統運行正常。

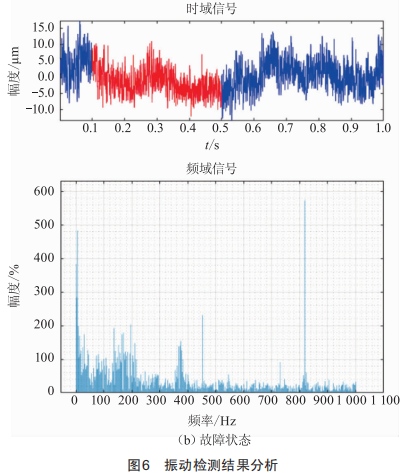

(2)故障狀態下,如圖6(b)所示,振動信號的頻譜結構發生明顯變化,高次倍頻成分顯著增強,通風機振動值迅速增大到13.3um,大于報警閾值,提示系統存在機械故障。

實驗結果表明,本文提出的面向應急的振動檢測方法,實現了邊緣側通風機振動信號的靈活、可靠檢測,通過對振動信號的頻譜分析和強度判定,準確識別故障,為應急模式下振動檢測與故障分析提供了可行的技術解決方案。

4結論

為了推進應急管理信息化,研究應急模式下的機電設備故障診斷與安全預警規律具有重要意義和價值。本文研究了基于應急模式的振動信號檢測與分析方法,具體如下:

(1)深入分析了傳統檢測模式存在的問題,定義了應急檢測模式的概念,并闡明其關鍵技術特征。

(2)設計了一種面向應急的振動檢測系統,分析了應急模式下的故障預警策略,采用無線網絡、邊緣計算、云計算等技術,解決數據傳輸與預警聯動問題。

(3)利用非接觸式光學傳感技術采集原始振動信號,實現了應急模式下振動信息的免約束采集。

(4)本方法為應急模式下振動信號的采集分析提供了新思路,對于推進應急信息化具有較好的應用和推廣價值。
